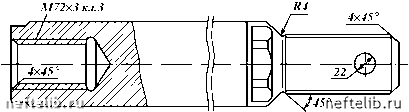

Рис. 16.8. Шток ползуна насоса

бовой конец которой ввинчен в корпус ползуна. При вращении эксцентрикового вала насоса через шатуны, ползуны и штоки поршни получают возвратно-поступательное движение. Для увеличения износостойкости штоков их рабочая поверхность закаливается. Уплотнение (рис. 16.9) состоит из корпуса 4, направляющей втулки 6, упорного резинового кольца 3, четырех уплотнительных резиновых колец 5, упорного кольца 1 и второй направляющей втулки 2. Направляющие втулки и упорное кольцо изготовляют из


Рис. 16.9. Уплотнение штока насоса



капролита. Упорное кольцо поджимается при помощи прижимной втулки 7 через фланец 9. Подтяжка уплотнения производится при неработающем насосе с помощью гаек 10 и шпилек 8. увеличения долговечности уплотнения штоки смазываются и охлаждаются жидким маслом. Масло подается на штоки насосом.

Привод насоса осуществляется от трансмиссионного вала. Соединение гидравлической коробки с корпусом герметизируется самоуплотняющейся манжетой и резиновым кольцом. Для того чтобы предотвратить попадание бурового раствора в приводную часть насоса, создано специальное уплот-нительное устройство. Глинистый раствор может быть внесен в приводную часть надставкой штока, поэтому имеется уплотнение сальникового типа. Манжеты обжимают надставку штока и не дают возможности вносить буровой раствор в приводную часть.

Приводная часть насоса состоит из узлов коренного вала (рис. 16.10) трансмиссионного вала (рис. 16.11) и ползуна (рис. 16.12), установленных в

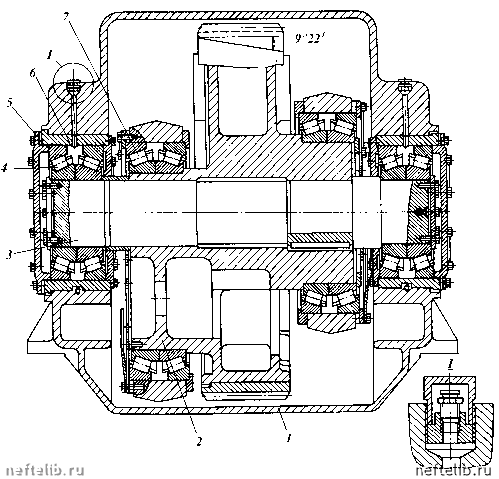

Рис. 16.10. Узел коренного вала 546

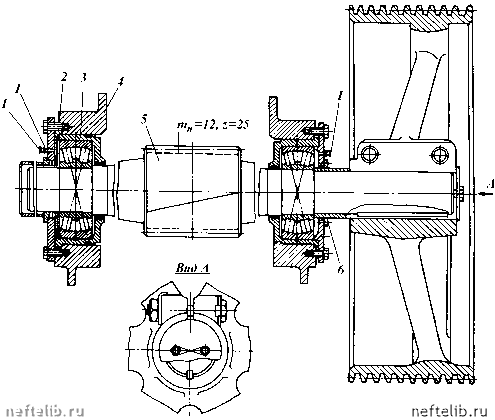

Рис. 16.11. Трансмиссионный вал

литой чугунной станине. Коренной вал (см. рис. 6.10) выполнен в виде сварно-литой конструкции и состоит из двух эксцентриков 2, зубчатого венца 1 и вала 3. Зубчатый венец 1 напрессован на эксцентрики 2. Вал установлен на четырех конических подшипниках 4. Подшипники помещены в стаканах 6. Регулировка подшипников производится при помощи прокладок 5. Подшипники смазываются пружинными тавотницами. Эксцентрики коренного вала смещены относительно друг друга на угол 90° и имеют эксцентриситет 200 мм. На эксцентрике 2 посажены по два конических роликоподшипника 7. Эксцентриситет обеспечивает ход поршня 400 мм. Подшипники вала смазываются тем же маслом масляной ванны, находящейся в картере корпуса, что и зубчатое зацепление, с помощью разбрызгивания от зубчатой пары. Трансмиссионный вал приводит во вращение коренной вал при помощи косозубой шестерни 5 (см. рис. 16.11). Шестерня выполнена заодно с валом, который установлен на двухрядных сферических роликовых подшипниках 4, помещенных в стаканах 3. С помощью резинового кольца 2 уплотняется крышка стакана подшипников. Специальное уплотнение 6 предотвращает вытекание смазки из подшипников. Консистентная смазка подается в подшипники пружинными тавотницами 1. Плавающий подшипник имеет тепловой зазор для расширения. Оба конца трансмиссионного вала сделаны одинаковыми, что позволяет монтировать насос с пра-
