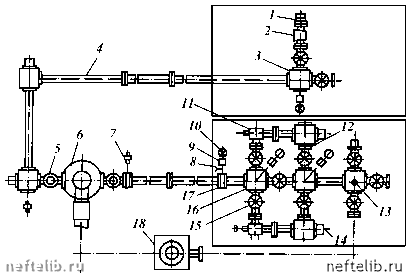

Рис. 21.23. Манифольд МПО6-80х70 Воронежского механического завода:

1 - ответный фланец; 2 - обратный клапан; 3 - тройник с манометром; 4 - линия глушения; 5 - задвижка с гидроприводом; б - блок превенторов; 7 - датчик давления; 8 - игольчатый вентиль; 9 - разделитель сред; 10 - показывающий манометр; 11 - дроссель с ручным приводом; 12, 17 - адаптерный и инструментальный фланцы; 13 - пробка; 14 - гаситель потока; 15 - задвижка с ручным приводом; 1б - крестовина; 18 - сепаратор бурового раствора

М - манифольд;

П - противовыбросовый;

Б - для бурения (буровой);

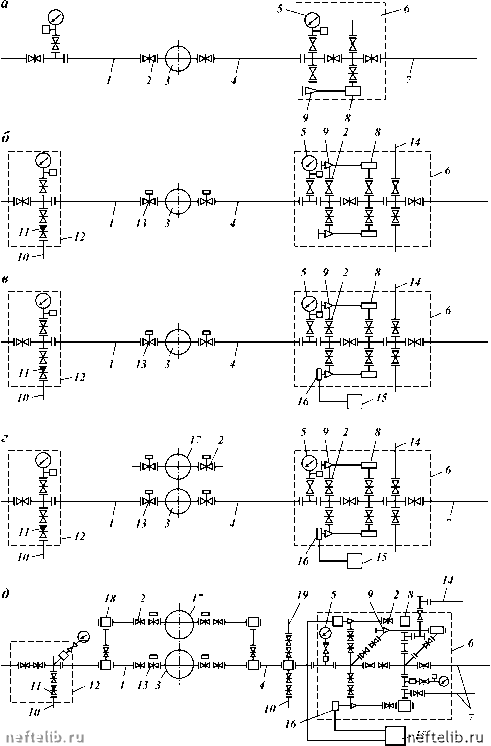

3-10 - номер схемы по ГОСТ 13862-90;

80 - условный диаметр прохода трубопроводов, запорной и регулирующей арматуры, мм;

35, 70 - рабочее давление напорных трубопроводов, запорной и регулирующей арматуры, фитингов для их обвязки в блоках, МПа;

К2, К3 - тип коррозионно-стойкого исполнения (в обычном исполнении знак не указывается).

Манифольды выпускают под шифрами МПБ5-80х35, МПБ6-80х35,

МПБ5-80х70, МПБ6-80х70, МПБ7-80х70 и МПО6-80х70.

Общий вид манифольда МПО6-80х70 Воронежского механического завода приведен на рис. 21.23. Отличительной особенностью этого мани-фольда является то, что корпуса крестовин, тройников, приварных фланцев, демпферов, угловиков, задвижек и обратных клапанов выполнены из кованых заготовок.

По требованию потребителя в состав манифольда может быть включен сепаратор бурового раствора с требуемой характеристикой или трапно-факельная установка.

Техническая характеристика манифольдов, серийно выпускаемых заводами России, приведена в табл. 21.16.

Блок дросселирования состоит из смонтированных на транспортной раме двух или трех регулируемых дросселей, один или два из которых - с



Таблица 21.16

Техническая характеристика манифольдов противовыбросового оборудования

Показатель

Типоразмер манифольда

МПБ5 -

МПБ6 -

МПБ7 -

МПБ7 -

МПО5 -

МПО6 -

80х35

80х35

80х35

80х70

80х70

80х70

Давление,

МПа:

рабочее

пробное

Скважинная

Нефть, газ, газоконденсат, пластовая вода, буровой

Газ, газоконденсат с со-

среда

раствор, буровой

шлам и их смеси

держанием H2S до 6 %,

механические примеси

Максимальная

До 90

температура

скважинной

среды,°С

Тип запорного

Прямоточные шиберные задвижки

устройства

ЗМ-80х35 ЗМ-80Гх35

ЗМ-80х70 ЗМ-80Гх70

3 1/16"-10М с гидроприводом 3 1/16"-10М ручная

Тип регули-

рующих уст-

ройств (дрос-

селей):

с ручным

ДР-80х35

ДР-80х70

3 1/16"-10М

управлением

с гидро-

ДР-80х35

ДРГ-80х70

3 1/16" -

управлением

(с пульта

ПДР1 или

ПДР2)

Масса (без се-

8628

9003

9650

14 250

свед.

паратора), кг

Изготовитель

ОАО «ВЗБТ»

Воронежский механиче-

ский

завод

Примечание. Для указанных типоразмеров условный диаметр прохода равен 80 мм.

гидравлическим управлением (кроме манифольдов по схемам 1-5, в которых оба дросселя имеют ручное управление), задвижек с ручным управлением, крестовин, тройников, гасителей потока, монтажных узлов, датчиков давления, показывающих манометров с разделителями сред (предохранителей манометра от засорения).

Блок глушения включает смонтированные на транспортной раме тройник, задвижки с ручным управлением, обратный клапан, показывающий манометр с разделителем сред и запорным устройством.

Предохранитель манометра предназначен для защиты от зашламления твердой фазой бурового раствора (рис. 21.24). Он оснащен игольчатым вентилем и разрядным клапаном.

Обратный клапан служит для предотвращения попадания в обвязку насосов или насосных агрегатов пластового флюида при их остановке в процессе глушения скважины. Общий вид обратного клапана ОАО «ВЗБТ» показан на рис. 21.25.

Блок сепаратора предназначен для разделения на фазы газожидкостной смеси бурового раствора с пластовым флюидом, направления потока газовой фазы на рассеивание в атмосферу или на факельный стояк для сжигания, возврата бурового раствора в циркуляционную систему буровой установки в процессе ликвидации газонефтепроявления при строительстве глубоких скважин на нефть и газ.
