Показатель

Буровая

БУ3200/200*

БУ3200/200ЭУК3МА

БУ5000/320ДГУ-1; БУ5000/320ДГУ-Т

Мощность электро-

53/55

двигателя, кВт

Номинальная частота

1120

1000

вращения вала элек-

тродвигателя, мин-1

Передаточное число

31,5

редуктора

Максимальное уси-

1800

2200

лие, развиваемое на

канате буровой ле-

бедки, кН

Скорость подачи ин-

0,02

0,035

0,024

струмента, м/с

Габаритные размеры,

длина

1762

2400

2295

ширина

1587

3150

1610

высота

1427

1980

Масса, кг

1462

4555

1951

* С дизель-гидравлическим и электрическим (переменного тока) приводами

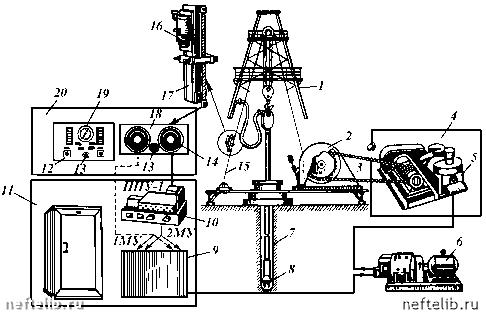

Рис. 24.3. Уирощенная схема регулятора иодачи долота РПДЭ-3:

1 - талевая система; 2 - цепная передача; 3 - лебедка; 4 - силовой узел; 5 - исполнительный двигатель; 6 - мотор-генератор; 7 - бурильная колонна; 8 - долото; 9 - магнитные усилители; 10 - полупроводниковый усилитель ППУ-1; 11 - станция управления; 12 - переключатель; 13 - рукоятка; 14 - зубчатая передача; 15 - неподвижный конец талевого каната; 16 - рессорный датчик веса типа ДРВ-2б; 17 - установка веса; 18 - установка скорости; 19 - прибор V2; 20 - пульт управления



установка

БУ5000/320ЭР-О;

БУ5000/320ЭУК-Я;

БУ5000/320ЭР

БУ6500/400ЭР

БУ8000/500ЭР

БУиНОС500ДЕ

БУиНОС320ДЕ

1000

1180

1000

3200

3400

0,027/0,135

0,024

0,02

1890

1890

2100

2355

2100

1782

1782

2175

2185

2175

1728

1728

1633

1275

1663

3240

3265

5470

5243

5470

вие вблизи станции источников воды и пара, правильность подвода кабелей (подвод кабелей к станции управления осуществляется через дно около левой и правой боковых стенок);

б) заземлить станцию, для чего присоединить заземляющую шину к станции с помощью специального болта, расположенного внизу на боковой наружной стенке корпуса станции.

2. Электрический блок бурильщика:

а) проверить прочность установки блока на подставке или пульте бурильщика;

б) проверить плавность вращение рукоятки управления сельсинного узла; проверить четкость ограничения угла поворота рукоятки в крайних положениях, соответствующих 0 и 170 делениям по шкале лимба «Вес инструмента»; при показании шкалах лимба «Вес инструмента», равном 85 делениям, показание шкалах лимба «Скорость подачи», отсчитанное по риске смотрового стекла, должно быть равно 0 делений;

в) заземлить электрический блок бурильщика, для чего присоединить заземляющую шину к блоку с помощью специального болта, расположенного на левой боковой стенке блока.

3. Датчик веса ДВР-26 проверяют в стационарных условиях по специальной методике. На буровой необходимо очистить датчик снаружи от грязи и пыли; измерить сопротивление между разделанными кабельными концами; проверить изоляцию разделанных концов кабеля относительно корпуса датчика на 500 В; сопротивление изоляции должно быть не ниже 0,5 МОм. Указанные действие необходимо выполнять и при использовании датчика ДВ9.

4. Мотор-генератор:

а) удалить обертку с коллектора и щеток генератора ГП, установить



все щетки и обоймы без перекрещивания и перекручивания токоведущих жгутиков; жгутики соседних щеток разобщить; щетки должны быть установлены в обоймы соответственно первоначальному положению (положение притирки), т.е. так, чтобы их зеркало точно совпадало с поверхностью коллектора; проверить правильность работы нажимных устройств щеткодержателей и прилегание к коллектору всех щеток; в случае неполного прилегания отдельных щеток следует пришлифовать их поверхность; все дефектные щетки должны быть заменены запасными тех же марок, конструкций и размеров;

б) заземлить генератор ГП и двигатель АДГ.

5. Двигатель ДП готовят к работе так же, как и мотор-генератор.

6. Двигатель вентилятора АДВ:

а) осмотреть двигатель снаружи; очистить его от пыли, грязи, влаги и ржавчины и продуть сухим и чистым воздухом под давлением не более 0,2 МПа;

б) проверить соединение обмоток двигателя в «звезду».

7. Тахогенератор ТГП:

а) проверить узел механического сцепления тахогенератора с редуктором или двигателем (в зависимости от конструкции силового узла), для чего необходимо отвинтить крепежные болты, снять тахогенератор и осмотреть полумуфты на его валу и редукторы (или двигатели), после чего установить их на место;

б) проверить состояние щеток и установку их в обоймах; дефектные щетки должны быть заменены запасными тех же марки, конструкции и размеров.

8. Колодочный тормоз ТКТГ и электрогидравлический толкатель: их подготовку к работе проводят в соответствии со специальными инструкциями; длину хода поршня толкателя устанавливают равной 30 мм; для тормоза ТКТГ-300М длина пружины 206 мм, а для тормозов ТКТГ-200М - 169 мм.

9. Редуктор:

а) очистить ванну редуктора от воды и грязи и залить в картер редуктора масло индустриальное в следующем количестве: для редуктора РМ-650 (в установке типа Уралмаш Д25БД и Уралмаш 125БЭ) - 50 л; для редуктора РМ-850 (в установках типа Уралмаш 125ДГ(Э), Уралмаш 160ДГ(Э), Уралмаш 200ДГ-Ш(Э) - 100 л; для редуктора АВ-1000 (в установках типа Уралмаш ЧЭ(ЗД), Уралмаш 6Э - 160 л;

б) удалить консервирующий смазочный материал с подшипников, муфт и звездочки выходного вала редуктора и ролика-укладчика и смазать их смазкой ЦИАТИМ-210 (ГОСТ 6267 - 74) или смазкой 1 - 13 жировой (через тавотницы); зубчатую муфту силового узла регулятора для буровых установок Уралмаш 125БД(БЭ) смазать маслом трансмиссионным, автотракторным марки «Л»; в муфту залить 4,5 л масла через отверстие в полумуфте;

в) выверить звездочки выходного вала редуктора и лебедки специальным приспособлением или тонкой струной;

г) проверить крепление редуктора и подшипников к раме силового узла, силового узла к раме (фундаменту) буровой установки, правильность установки и крепления ролика-укладчика; сила прижатия ролика и звездочки должна быть не менее 0,6 - 0,8 кН;

д) после проверки и крепления силового узла надеть на звездочки си-
