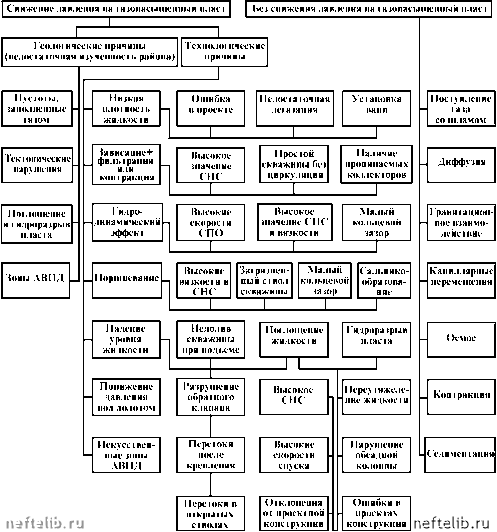

Рис. 7.10. Систематизация причин газонефтепроявлений при бурении скважин

= м 1заб

40Ру

где vм - механическая скорость проходки, м/с; D - диаметр скважины, м; C1 - содержание газа в породе, %; Рзаб, Ру - соответственно забойное и устьевое давления, МПа; Q - объемная скорость потока бурового раствора в затрубном пространстве, м3/с.

Гравитационное замещение. Гравитационное замещение бурового раствора пластовыми флюидами возможно только при наличии в породе вертикальных трещин с раскрытием более 2 мм. Кроме того, такое замещение происходит при равенстве забойного и пластового давлений.



ГАЗОПРОЯВЛЕНИЯ ПРИ КРЕПЛЕПИИ СКВАЖИН

Газопроявления, возникающие при креплении скважин, остаются серьезным видом осложнений.

Условия, способствующие проникновению флюидов в заколонное пространство, изучены недостаточно, недостаточно выяснены и причины этого явления, а отдельные толкования подчас противоречивы.

В межколонном пространстве газ может появиться вследствие нарушений герметичности колонны и устьевого узла (колонной головки, места ее соединения со сгонным патрубком и т.д.) или во время процесса формирования цементного камня в затрубном пространстве (загустевания, схватывания и твердения раствора - камня). Отмечаются следующие возможные пути продвижения газа и других флюидов в заколонном пространстве после цементирования: по каналам из-за негерметичности резьбовых соединений; по каналам из-за негерметичности соединения частей колонной головки; по нарушениям целостности обсадных колонн; по каналам при негерметичном цементном камне.

Природа заколонных проявлений после цементирования обсадных колонн экспериментально пока еще слабо изучена и известны только попытки ее объяснения на основе общих представлений и промыслового материала.

Анализ многочисленных случаев по газопроявлениям показывает, что в процессе ожидания затвердения цементного раствора и вскоре после него газ может поступать в заколонное пространство и далее к устью скважины независимо от ряда технологических факторов, которые считают способствующими этому процессу или его тормозящими.

Данные практики показывают, что газопроявления в процессе ОЗЦ или после него значительно чаще проявляются там, где обращается недостаточное внимание на технологию цементирования, где применяют только чистый цемент, где наряду с недостаточным вытеснением бурового раствора обеспечиваются большие высоты подъема цементного раствора и т.д.

Вместе с тем замечено, что газопроявления при прочих равных обстоятельствах значительно реже прослеживаются при использовании це-ментно-песчаных, цементно-бентонитовых и шлакопесчаных растворов, при расхаживании колонн в процессе цементирования и обеспечении проведения определенного комплекса цементировочных работ и т.д.

Резюмируя существующие мнения о путях движения газа в заколонном пространстве скважины, можно выделить следующие места возникновения потенциальных каналов.

1. Трещины и перемятости пород (в первую очередь, при возникновении грифонов).

2. Участки, заполненные невытесненным буровым раствором с последующим разрушением последнего.

3. Участки стенок скважины, где осталась сформированная глинистая корка с последующим ее разрушением.

4. Зазоры, возникающие на границах обсадная колонна - цементный камень и цементный камень - стенка скважины в результате выделившейся из цементного раствора воды (с последующим ее поглощением твердеющим цементным раствором).

5. Щель, заполненная водой на границе между глинистой коркой (бу-



ровым раствором) и цементным раствором (камнем), возникшая в результате их синерезиса.

6. Канале!, образованные поднимающимся по цементному раствору газом.

7. Капилляры, пронизывающие схватившийся, но еще не затвердевший цементный раствор и образованные в результате наличия в нем избыточной воды (по сравнению с необходимым ее количеством для химического процесса соединения цемента с водой). Проницаемость цементного камня.

8. Канале!, образовавшиеся в цементном растворе в результате водоот-деления на контакте с другими поверхностями или в его массе.

9. Трещины в цементном камне.

Изучение причин, способствующих возникновению газопроявлений в скважинах при цементировании обсадных колонн позволили наметить классификацию факторов, приводящих к газопроявлениям (рис. 7.11).

При составлении классификации учитывалось, что некоторые факторы, способствующие возникновению газопроявлений, в одинаковой мере относятся к двум классифицирующим группам, другие могут считаться весьма сомнительными, но они рассмотрены, потому что некоторые из них, как отмечают исследователи и производственники, возможно, играют некоторую роль в газопроявлениях.

В основу классификации взято разделение всех факторов, способствующих газопроявлениям, на пять групп: 1) геологические; 2) технические; 3) технологические; 4) физико-химические; 5) механические.

Данная градация охватывает весь процесс крепления скважин от начала прокачивания тампонажного раствора в скважину до окончания времени его затвердения с последующим пребыванием в заколонном пространстве.

Вместе с тем следует учитывать, что для возникновения и развития газопроявления должны выполняться два условия:

наличие перепада давления (в случае газа - необязательно) и возможность образования канала для движения газа (или другого флюида).

Для оценки этих факторов (см. рис. 7.11) необходимы анализ и оценка их приоритетности в каждом конкретном случае с учетом прогресса в решении указанной проблемы.

Следствием движения газа (реже нефти или воды) в заколонном пространстве скважин являются выходы его на поверхность в некотором отдалении от устья. Это грифоны. Грифоны - весьма серьезное осложнение, нередко переходящее в аварию. Из земли выходит флюид, выбрасываются куски породы, выделяется значительное количество газа, нефти, воды. Спустя определенное время некоторые грифоны прекращают свое существование, другие же, наоборот, активизируются и функционируют долго. Чаще грифоны возникают при бурении и после крепления скважин, реже при эксплуатации, при стабильных режимах работы.

Основная причина возникновения грифонов - прорыв флюида на дневную поверхность: накопление флюида, в первую очередь, газа в заколонном или межколонном пространстве (между промежуточной и эксплуатационной колоннами); наличие путей поступления флюида к месту накопления (или транзитного движения) - негерметично зацементированное заколонное пространство; пропуски резьбовых соединений; протертости кондуктора (и) или колонны; наличие в верхней части разреза малоуплотненных пород, пород, дезинтегрированных сетью трещин, сообщающихся с
