максимальное использование пластовой энергии газа для его транспортирования по внутрипромысловым и магистральным газопроводам.

Предусмотренные проектом режимы эксплуатации с максимальными дебитами и максимальное использование пластовой энергии требуют увеличения диаметра эксплуатационной колонны.

МЕТОД ВСКРЫТИЯ ПЛАСТА

Метод вскрытия определяется главным образом особенностями продуктивных пластов, к которым относят пластовое давление; наличие пропластковых и подошвенных вод; прочность пород, слагающих пласт; тип коллекторов (гранулярный, трещиноватый и др.).

При нормальных (гидростатических) и повышенных давлениях эксплуатационную колонну цементируют через башмак.

При пониженных пластовых давлениях, в отсутствие пропластковых и подошвенных вод и при достаточной прочности пород пласта в некоторых случаях после вскрытия объекта эксплуатационную колонну, имеющую фильтр против продуктивных горизонтов, цементируют через боковые отверстия, расположенные над кровлей этих горизонтов (так называемое манжетное цементирование), или «обратным» цементированием.

Однако в ряде случаев до вскрытия продуктивных горизонтов при наличии в разрезе пластов с аномально высоким пластовым давлением (АВПД) или обваливающихся пород скважины бурят с промывкой забоя буровыми растворами повышенной плотности. Вскрытие объекта с использованием указанных растворов часто сопровождается их поглощением трещиноватыми коллекторами.

Освоение таких скважин затрудняется, а иногда заканчивается безрезультатно. Для успешного вскрытия, а затем освоения таких объектов плотность буровых растворов должна быть минимальной. В рассматриваемых случаях вскрытие продуктивных пластов возможно только при усло-

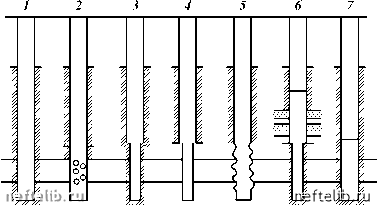

Рис. 11.1. Типы конструкций эксплуатационных колонн:

1, 2 - сплошная колонна, зацементированная соответственно через башмак и специальные отверстия под пластом; 3, 4 - зацементированная колонна с хвостовиком; 5 - колонна, спущенная до пласта (эксплуатационная с открытым забоем); 6, 7 - комбинированные колонны, спущенные секциями



вии предварительного перекрытия всего разреза до их кровли промежуточной обсадной колонной. Буровой раствор проектируется специально для вскрытия пласта. При этом эксплуатационная колонна может быть либо сплошной, либо представлена хвостовиком и промежуточной колонной. Если породы продуктивных горизонтов устойчивы, скважины можно эксплуатировать и без крепления обсадной колонной.

На рис. 11.1 показаны различные конструкции эксплуатационных колонн в зависимости от метода вскрытия и крепления продуктивных горизонтов.

СПОСОБ БУРЕНИЯ

В нашей стране бурение скважин осуществляется роторным способом и забойными двигателями. Для обеспечения эффективной работы долота при бурении глубоких скважин используют турбобуры диаметрами 168 и 190 мм. По диаметру турбобуров при заканчивании скважины определяют ее возможную конструкцию.

Диаметр турбобура, мм......... 190 168

Конструкция скважины, мм 377x273x146(168) 351x245x146(168)

Наименьший диаметр работоспособного электробура составляет 215 мм, поэтому возможно только следующее сочетание диаметров обсадных колонн в конструкции скважины: 377x299(273)x 146(168) мм.

Наиболее широк диапазон возможных сочетаний диаметров обсадных колонн в конструкциях при бурении скважин роторным способом.

Для повышения скорости бурения часто применяют (последовательно и одновременно) турбинный и роторный способы. Как правило, на конструкцию скважины турбинный способ отрицательного влияния не оказывает.

Для успешного спуска обсадных колонн ствол скважины в интервале крепления должен иметь среднюю интенсивность пространственного искривления. Плотность бурового раствора должна быть минимально допустимой. Особое значение при этом приобретают гидродинамические нагрузки на продуктивный пласт.

Проведенные исследования и промысловый опыт показывают, что на современном этапе развития технологии и техники бурения использованы почти все возможности упрощения конструкций скважин за счет снижения зазоров между скважиной и колонной по пути увеличения выхода незакрепленного ствола из предыдущей колонны. Величина выхода зависит в основном от продолжительности бурения, т.е. максимально возможного времени устойчивости ствола скважины в осложненных геологических условиях.

Степень изнашивания труб определяется выполненной в обсадной колонне работой при бурении из-под башмака колонны на длину выхода из нее. Объем указанной работы характеризуется в основном числом спуско-подъемных операций, выполненных в колонне, и временем вращения бурильного инструмента в ней.

При одном и том же значении пути трения износ обсадных труб различен при разных значениях прижимающих нагрузок, зависящих от угла и азимута искривления ствола скважины, длины и диаметра бурильного ин-



струмента, скорости движения колонны. Следовательно, применение высокопрочных труб в компоновке колонн не означает, что она будет иметь большую износостойкость, поэтому обсадные колонны, предназначенные для глубоких скважин, не рекомендуется составлять из высокопрочных труб с пониженной толщиной стенки.

При выборе конструкции скважины необходимо оценивать длину выхода и механический износ промежуточных колонн. Г.М. Эрлихом была предложена методика оценки износа обсадных колонн, получившая широкое распространение в практике проектирования конструкций скважин.

Для определения объема работ при возвратно-поступательном движении Li и вращении бурильного инструмента в колонне L2, а также износа i обсадных труб предложены следующие зависимости:

s + H - H 0

(11.1)

s = Hi

L 2=ndnt-;

Г H2 - H1

Г c + 1

4 c /

I 2 J

(11.2)

(11.3)

i = (L1 + L2)/41500, где c - число рейсов;

(11.4)

h - длина бурильного замка в свинченном виде; l - средняя длина одной трубы с замком; s - средняя длина бурильной колонны при спуске или подъеме за рейс; H0 - общая длина УБТ; H1 - начальная глубина бурения; d - диаметр замка бурильной трубы, мм; n - средняя частота вращения ротора при бурении в интервале от H1 до

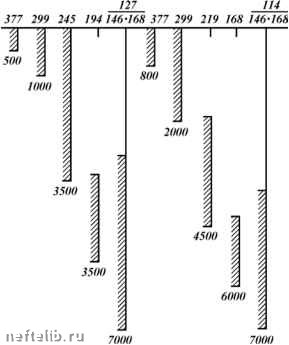

Рис. 11.2. Примеры конструкций скважин, принятых при расчете промежуточных обсадных колонн на механический износ
