звено через опорно-направляющее основание. Затем соединяют обе части опорно-направляющего основания, опускают колонну и подвешивают ее за устьевую головку в опорно-направляющем основании. Собирают цементировочный хвостовик 3 (рис. 25.21) из бурильных труб и на него навинчивают спусковой инструмент, к которому присоединяют телескопический компенсатор.

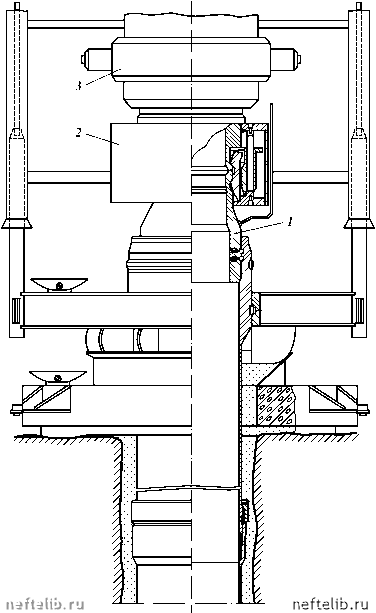

Рис. 25.22. Схема спуска и монтажа первого блока превенторов:

1 - временная устьевая головка; 2 - гидравлическая муфта; 3 - блок превенторов 540.21



Наращивая бурильные трубы, колонну спускают до монтажной площадки на ППБУ и соединяют спусковой инструмент с устьевой головкой. Между спусковым инструментом и телескопическим компенсатором устанавливают направляющую штангу 3 (см. рис. 25.20), в концевые втулки которой заводят направляющие канаты 7. Затем, наращивая бурильные трубы, опускают колонну до опорной плиты и после посадки колонны на плиту продолжают спуск до выбора половины хода телескопического компенсатора. С помощью телекамеры проверяют вертикальность опорно-направляющего основания. После спуска колонны на проектную глубину ее цементируют до устья, поднимают и разбирают бурильную колонну (см.

25.21).

В случае слабых мягких грунтов опорно-направляющее основание устанавливают на грунт без применения опорной плиты. Обычно же опорно-направляющее основание устанавливают с помощью его сферической опоры в воронку опорной плиты. Это обеспечивает горизонтальность основания при установке опорной плиты на неровное дно. Опорно-направляющее основание служит базой центрирования и установки блока противовыбро-сового оборудования при бурении и блока фонтанной арматуры - при эксплуатации с подводным устьем скважины.

Основание представляет собой сварную четырехугольную раму, по углам которой вварены четыре стойки для пропуска направляющего каната при спуске основания к подводному устью. На каждой стойке имеются продольные прорези для канатов, которые закрываются съемными планками.

После окончания работ по установке и закреплению опорно-направляющего основания приступают к монтажу, спуску и установке блока 3 противовыбросового оборудования (рис. 25.22) с проходным отверстием диаметром 540 мм на рабочее давление 21 МПа и морского стояка диаметром 610 мм.

Сначала мостовым краном устанавливают и закрепляют на главной палубе временную устьевую головку, а на блоке превенторов размещают и закрепляют коллектор управления. Затем подачей давления по гидросистеме отсоединяют нижнюю муфту блока превенторов от тумбы и краном переносят блок 3 ближе к шахте буровой, устанавливают его на устьевой головке, нижней муфтой 2 соединяют блок ПО с головкой и к головке подсоединяют шланги управления. После этого коллектор управления снимают с блока ПО, устанавливают его на место хранения на палубе, краном перемещают блок к шахте спуска, заправляют направляющие канаты в направляющие стойки блока и опускают блок ПО, подвесив и установив его на опорных балках шахты спуска. Затем снова устанавливают коллектор управления на блок ПО, краном поднимают секцию морского стояка, скрепляют ее с блоком ПО и соединяют дублирующий коллектор управления на блоке ПО.

После этого на подготовленном роторе устанавливают монтажный спайдер, краном подносят и опускают через ротор на спайдер звено морского стояка и специальным ключом прикрепляют его к ниппельной части узла соединения. Затем дают натяжение направляющим канатам, приподнимают сборку ПО, открывают створку шахты и опускают сборку ПО, подвесив ее на клиньях спайдера за фланец морского стояка. На этом фланце закрепляют гидроакустический датчик индикатора угла отклонений морского стояка от вертикали.

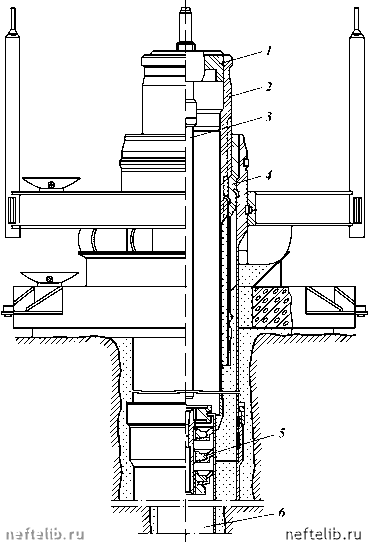

Рис. 25.23. Схема спуска и цементирования кондуктора:

1 - спусковой инструмент; 2 - устьевая головка кондуктора диаметром 508 мм; 3 - цементировочный хвостовик; 4 - головка диаметром 630 мм без колонны; 5 - цементировочная пробка; 6 - колонна кондуктора

После этого наращивают секции морского стояка и к последней секции присоединяют телескопическое звено в сжатом виде. Сборку стояка и ПО подвешивают на монтажном спайдере и отсоединяют спусковой инструмент. Затем краном подводят отклонитель потока бурового раствора, присоединяют спусковой инструмент, поднимают, устанавливают и закрепляют отклонитель на ниппельной части внутреннего телескопического звена. Устанавливают траверсу крюка компенсатора бурильной колонны в крайнее нижнее положение и создают в пневмогидросистеме такое давление, чтобы усилие натяжения превышало вес морского стояка.
