кально, подобно отвесу. Электрический свет, сфокусированный на края диска со светочувствительной пленкой, освещает вертикальную сборку и компас. В искривленной скважине проекция вертикально подвешенного маятника не совпадает с центром диска компаса на фотографии.

В результате длительной работы бурильный инструмент намагничивается от магнитного поля Земли, в связи с чем расположенный в нем компас дает искаженные результаты. Чтобы получить качественные магнитные данные, магнитный инструмент должен быть расположен вблизи долота в специальных бурильных трубах, металл которых трудно намагничивается, (например, коррозионно-стойкая сталь или алюминий). Измерительная сборка должна быть расположена достаточно далеко от ближайшего магнитного металла. Длину и число немагнитных участков следует выбирать в зависимости от магнитной ситуации, угла искривления и направления скважины. Если скважина обсажена в местах измерения намагничиваемой стальной колонной, то магнитные измерения в такой скважине невозможны.

Фотографический диск должен быть помещен в камеру, периодически впускающую импульс света. Таймер, встроенный в сборку устройства, в определенные моменты времени фиксирует маятник и компас, чтобы зафиксировать информацию об их взаимном положении.

Инструментальную сборку спускают в скважину и устанавливают в немагнитной части инструмента. Таймер включает свет, который направлен мимо маятника и фиксирует его на фотографическом диске. После необходимой экспозиции диска свет выключается, и инструмент возвращается в исходное положение. На поверхности диск проявляют и читают информацию.

На рис. 9.19 показана типичная фотография. Угол скважины прямо зависит от того, как далеко от центра находится изображение маятника. В рассматриваемом примере центр изображения маятника находится в окружности, соответствующей 15° в точке 86° на восток от севера по показаниям компаса. Скважина в данной точке углубляется под углом 15°. Это магнитные данные, потому что компас реагирует на магнитный полюс Земли. Север магнитного полюса удален на несколько сотен километров от се-


Рис. 9.19. Фотография магнитного диска с проекцией отвеса



верного географического полюса. Но план направленной скважины наносят на стандартные карты и схемы, базируясь на истинных сведениях, поэтому магнитные данные на диске должны быть откорректированы в географические.

Магнитное устройство для многократных измерений. Проект направленного бурения требует обстоятельного обследования скважины в определенные периоды времени, такие, например, как перед спуском обсадной колонны. Эти сервисные работы используют для построения всей траектории скважины по одиночным измерениям.

При этом применяют магнитное устройство для многократных точечных измерений.

Принцип работы многоразового устройства такой же, как и одноразового. Основное различие состоит в том, что он снабжен встроенной плен-копротяжной камерой с таймером, который автоматически экспонирует и перемещает пленку в определенных интервалах (рис. 9.20). Результаты исследований анализируют, и сервисная компания представляет их в виде графических материалов.

Гироскопический многоразовый аппарат. Обсадные колонны в скважинах, подобно обычному бурильному инструменту и трубам, намагничиваются и выводят из строя магнитный компас. Магнитные исследования становятся невозможными в обсаженных скважинах или в открытых стволах, вблизи которых находятся обсаженные скважины, например скважины, пробуренные с морских платформ. Гироскопический многоразовый прибор можно использовать для управляющих сервисных действий в обсаженных скважинах, вблизи обсаженных стволов или в спущенных в скважину бурильных трубах.

Гироскоп (рис. 9.21) представляет собой диск, установленный так, чтобы он мог быстро вращаться вокруг одной оси (АВ), но свободно менять положение около одной или обеих из двух других взаимно перпендикулярных осей (KG и ED). Инерция вращающегося диска имеет тенденцию удерживать свою ось в установленном направлении, несмотря на то, как поворачиваются другие оси.

Гирокомпас в гироскопическом многоразовом приборе представляет собой катушку компаса, шарнирно подсоединенную к гироскопу. Собст-

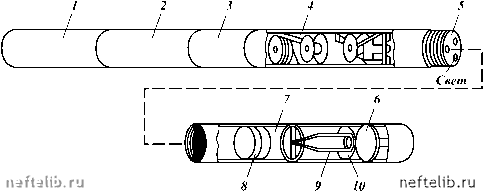

Рис. 9.20. Схема глубинного фотографического инструмента многократного действия:

1 - батарея; 2 - таймер; 3 - мотор; 4 - камера; 5 - линзы; 6 - шкала; 7 - жидкость; стеклянная крышка; 9 - отвес; 10 - фокусирующая линза




Рис. 9.21. Гироскоп в кардановом подвесе

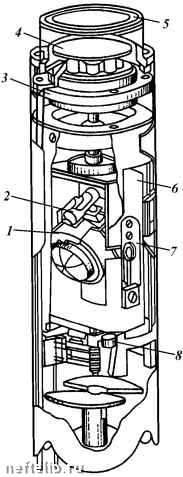

Рис. 9.22. Гироскоп в глубинном инструменте многократного действия:

1 - сборка мотора для гироскопа; 2 - нивелирующий переключатель; 3 - сборка вращающего мотора; 4 - гирокарта; 5 - шкала верньера; 6 - внешний шарнир; 7 - внутренняя опора шарнира; 8 - нижняя внешняя опора шарнира


венно гироскоп - это массивный ротор электрического мотора, вращающийся с частотой 40 000 мин-1. В отличие от магнитного компаса гирокомпас не подвержен влиянию магнитного поля Земли. Однако так как на гироскопы влияют вибрация и даже легкие удары, их надо опускать в бурильную колонну и извлекать из нее с помощью троса. Гироскоп должен также комплектоваться установкой времени, потому что гироскопы имеют тенденцию дрейфовать постепенно от начального отрегулированного положения. Поэтому желательно проводить измерения при спуске внутрь скважины, а не при подъеме из нее (так же, как и для магнитных приборов).

На рис. 9.22 показана компоновка рабочих частей в гироскопическом приборе. Перед тем как спустить этот прибор в скважину, направляющий визир устанавливают на известное направление (обычно это истинный север). Ротор приводят во вращение с постоянной скоростью электрическим мотором, получающим энергию от батарей или от поверхностного источника по кабелю.
