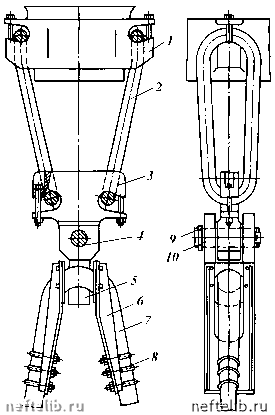

В талевом механизме буровых установок, оснащенных комплексом АСП, вместо крюка используется автоматический элеватор. Соединение вертлюга с автоматическим элеватором осуществляется посредством устройства (рис. 16.28), состоящего из петлевых штропов 2, переходной скобы 3 и траверсы 5. Траверса надевается на штроп 7 вертлюга и соединяется с переходной скобой осью 4, закрепленной гайкой 9 и шплинтом 10. Положение траверсы фиксируется рамками 6, закрепленными на штропе вертлюга хомутами 8.

Вертлюг подвешивается к талевому механизму с помощью штропов 2, соединяющих переходную скобу с автоматическим элеватором 1, установленным на талевом блоке. Для предохранения штропов от выпадения проушины автоматического элеватора и пере-

ходной скобы крепятся болтами. При установке вертлюга в шурф штропы вытаскивают и автоматический элеватор освобождается для выполнения спускоподъемных операций.

ВЫБОР ОСНОВНЫХ ПАРАМЕТРОВ

Параметры вертлюга должны отвечать требованиям бурения и промывки скважин и одновременно соответствовать аналогичным параметрам подъемного механизма и буровых насосов.

Допускаемая статическая нагрузка - постоянная осевая нагрузка, которую может выдержать вертлюг без разрушения при невращающемся стволе. Уровень осевых нагрузок, действующих на ствол вертлюга, зависит от глубины бурения и достигает наибольших значений при подъеме прихваченной бурильной колонны либо при расхаживании обсадной колонны с циркуляцией бурового раствора. При этом в целях безопасности наибольший уровень действующих нагрузок не должен превышать допускаемой нагрузки на крюке, принятой для буровой установки соответствующего класса. Поэтому допускаемая статическая нагрузка вертлюга должна быть не менее допускаемой нагрузки на крюке буровой установки.



Динамическая нагрузка установлена исходя из условия обеспечения расчетного ресурса основной опоры вертлюга при вращении с частотой 100 об/мин в течение 3000 ч. Основная опора вертлюга вращается с подвешенной к нему бурильной колонной, масса которой возрастает по мере углубления скважины и зависит от применяемых труб. Согласно этому динамическая нагрузка на вертлюг рассчитывается по наиболее тяжелой бурильной колонне, используемой при бурении скважин заданной глубины. Исходя из общепринятой методики расчета подшипников динамическую нагрузку на вертлюг Сбк, соответствующую весу бурильной колонны при частоте вращения 100 об/мин и ресурсе 3000 ч, определяются по формуле

Сбк = С/1,9,

где С

динамическая нагрузка на подшипник вертлюга, кН.

Таблица 16.7

Техническая характеристика вертлюгов

Показатель

УВ-250МА

УВ-320МА

УВ-450МА

Допускаемая (максимальная) нагруз-

2500

3200

4500

ка, кН

Динамическая нагрузка (при

1450

2000

2600

100 об/мин), кН

Максимальное давление прокачи-

25/32

32/35

ваемой жидкости (раствора) в ство-

ле, МПа

Габариты сменной верхней трубы, мм:

внутренний диаметр

наружный диаметр

высота

Твердость рабочей поверхности

>55

>55

>55

трубы HRC

Размеры штропа, мм:

верхнее сечение HxA

140x150

150x170

170x190

высота

1738

1950

2185

внутренний радиус r

Просвет для подвешивания на крю-

ке В, мм

Диаметр пальца штропа d, мм

Резьба переводника для соединения

З-152Л

З-152Л

З-152Л

с ведущей трубой (левая)

Присоединительная резьба ствола

З-152Л

З-171Л

З-171Л

(левая)

Соединение ствола с буровым рука-

Фланцевое

Фланцевое

или резьбовое

через переводник

с резьбой

LP4 API 81б.5В

Основной опорный подшипник

6-19744ХМУ

6-19752ХУ

6-19760ХУ

Центрирующий подшипник

32140, 32144

32144

2032148М

Габариты, мм:

высота с переводником

2850

3000

3360

ширина по пальцам штропа

1090

1212

1375

Масса, кг

2200

2980

4100



Максимальное давление прокачиваемой жидкости определяются исходя из режима промывки скважины. Его значение должно быть не менее наибольшего давления насосов, используемых в буровой установке соответствующего класса.

Диаметр проходного отверстия ствола оказывает двоякое воздействие на работу вертлюга. С его увеличением снижается скорость течения промывочной жидкости, поэтому уменьшаются гидравлические потери и износ внутренней поверхности ствола. Одновременно с диаметром проходного отверстия возрастает наружный диаметр ствола, в результате чего увеличивается скорость скольжения и износ ствола и его уплотнения. Поэтому чрезмерное увеличение проходного отверстия ствола нежелательно. На основе опыта конструирования и эксплуатации вертлюгов диаметр проходного отверстия ствола принимается равным 75 мм. Внутренний диаметр напорной трубы равен диаметру проходного отверстия ствола вертлюга.

Основные параметры вертлюгов ОАО «Уралмашзавод» приведены в табл. 16.7.

ПОВЕРХНОСТНАЯ ЦИРКУЛЯЦИОННАЯ ГЛАВА СИСТЕМА

Циркуляционные системы буровых установок состоят из взаимосвязанных устройств и сооружений, предназначенных для выполнения следующих основных функций: приготовления буровых растворов, очистки бурового раствора от выбуренной породы и других вредных примесей, оперативного регулирования физико-механических свойств бурового раствора. В состав циркуляционной системы входят также всасывающие линии насосов, емкости для хранения раствора и необходимых для его приготовления материалов, желоба, отстойники, контрольно-измерительные приборы и др. Циркуляционные системы монтируются из отдельных блоков, входящих в комплект поставки буровых установок. Блочный принцип изготовления обеспечивает компактность циркуляционной системы и упрощает ее монтаж и техническое обслуживание.

Важнейшие требования, предъявляемые к циркуляционным системам буровых установок, - качественное приготовление, контроль и поддержание необходимых для данных геолого-технических условий состава и физико-механических свойств бурового раствора. При выполнении этих требований достигаются высокие скорости бурения и в значительной мере предотвращаются многие аварии и осложнения в скважине.

Производительность установок для приготовления бурового раствора определяется из условий, обеспечивающих своевременное пополнение запасов бурового раствора:

Q = V + п,

где Q - производительность установок для приготовления бурового раствора, м3/ч; V - объем выбуренной породы за 1 ч, м3; Vu - потери бурового раствора за 1 ч в результате поглощений в скважине и утечек при очистке бурового раствора от выбуренной породы, м3.
