Демонтаж бетона: rezkabetona.su

Главная  Переработка нефти и газа

Скачать эту книгу

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 [ 60 ] 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332

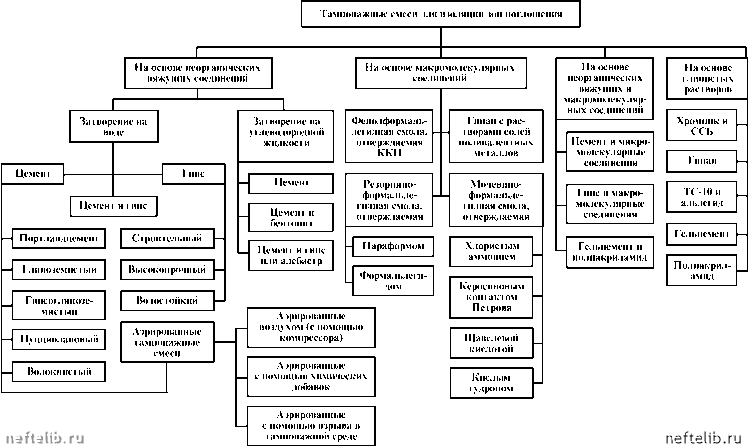

Рис. 7.3. Классификация тампонажных смесей для изоляции зон поглощения



Таблица 7.2

Сроки схватывания и время загустевания цементных растворов

Состав смеси, доли

Добавки, %

Количество воды, %, от массы смеси до рас-текаемости

19-20 см

Условия опыта

Начало схватывания, ч-мин

Время загусте-вания, ч-мин

Отношение схватывания к за-

густеванию

Цемент

Гипан

Хромпик

Температура, °С

Давление, МПа

2-00

1-21

1,48

2-10

1,02

0,30

7-00

2-40

2,60

0,35

2-10

0-41

3,18

ния, но и колебания давления, возникающие при закачке растворов в скважину.

Одновременное колебание температуры и давления (по программе изменения условий при закачке и движении тампонажного раствора) значительно влияет на время загустевания раствора, которое отличается от времени загустевания, определяемого при забойных температурах и давлении.

Подавляющее число операций по изоляции поглощающих пластов осуществляется растворами, пастами и быстросхватывающимися смесями приготовленными из тампонажных цементов.

Тампонажные смеси на основе минеральнгх вяжущих

Быстросхватывающиеся смеси могут быть получены на основе специальных цементов - глиноземистого, гипсоглиноземистого и пуццола-нового.

Глиноземистый цемент используют как добавку к тампонажному цементу в количестве не более 10-20 % массы смеси. При этом начало схватывания при В/Ц = 0,5 может быть снижено до 20 мин. Предел прочности при твердении в пластовой воде через 2 сут составляет 1,4-1,7 МПа. При вводе в глиноземистый цемент до 4 % фтористого натрия начало схватывания составляет до 35 мин, при этом растекаемость, плотность смеси и прочность камня изменяются незначительно.

Пуццолановый цемент получают добавлением к тампонажному цементу активных минеральных добавок (опока, трепел, диатомит) в количестве 30-50 % массы цемента. Для регулирования сроков схватывания используют ускорители схватывания (хлорид кальция, кальцинированная сода и др.) в количестве 4-6 % массы сухой цементной смеси. Пуццолановые смеси отличаются более интенсивным загустеванием и меньшей плотностью (1,65-1,7 г/см3) по сравнению с цементными растворами без активных минеральных добавок.

Для изоляции пластов с температурой 25-30 °С применяют смеси на основе высокопрочного строительного или водостойкого гипса с добавлением замедлителей схватывания. Так как свойства гипса заметно меняются во времени, необходимо перед проведением изоляционных работ сделать экспресс-анализ с целью корректировки сроков схватывания смесей. В качестве замедлителей схватывания применяют триполифосфат натрия (ТПФН), тринатрийфосфат, КМЦ, ССБ и др.

Особенность гипсовых растворов - высокая скорость структурообразования, причем они сохраняют это свойство при значительном содержа-



нии воды. Снижение скорости структурообразования и нарушение прочности структуры происходят только при содержании воды более 160 % от массы сухого гипса.

Положительными качествами цементного и гипсового растворов обладают гипсоцементные смеси, имеющие короткие сроки схватывания и твердения и дающие высокопрочный камень через 3-4 ч после затворения смеси.

Гипсоцементные растворы приготовляют смешением гипса и тампонажного цемента в сухом виде с последующим затворением полученной смеси на растворе замедлителя или смешением раствора гипса, затворенного на растворе замедлителя, и раствора тампонажного цемента.

Для предотвращения схватывания гипсоцементного раствора в бурильных трубах необходимо вначале закачать 1 м3 водного раствора замедлителя, на котором затворяли гипс. Стойкость гипсоцементных растворов к разбавлению водой значительно выше, чем у цементных растворов.

Глиноцементные растворы готовят из тампонажного цемента, бентонита и ускорителей схватывания смешением сухих компонентов с последующим их затворением или добавлением бентонита в цементный раствор. Наличие в смеси глинистых частиц способствует более быстрому росту структуры. Глиноцементные растворы менее чувствительны к воздействию бурового раствора. Добавка к глиноцементной смеси 0,5-1 % сернокислого глинозема усиливает начальную подвижность смеси, повышающуюся также с увеличением содержания бентонитовой глины.

Время прокачивания таких смесей составляет 80-100 мин, т.е. серно-кисл1й глинозем оказывает стабилизирующее действие на раствор в период его прокачивания. Свойства глиноцементных растворов при температуре 75 °С приведены в табл. 7.3.

Для приготовления раствора цемент и глинопорошок засыпают в бункер цементосмесительной машины, а сернокислхй глинозем растворяют в воде затворения.

Для изоляции зон интенсивных поглощений во ВНИИБТ разработан глиноцементный тампонажный раствор с высоким показателем водоотдачи (ТРВВ).

Цементно-полимерные растворы получают при введении в цементные растворы полимерных добавок, что позволяет улучшить свойства как растворов, так и тампонажного камня. Высокая термостойкость, непроницае-

Таблица 7.3

Свойства глиноцементных растворов при температуре 75 °С

Состав, массовая часть

Плотность, г/см3

Растекае-мость, см

Время наступления пластической прочности,

равной 10 кПа, мин

Цемент

Вода

Бентонит

Наполнитель

Ускоритель

наименование

количество

Перлит

«

1,37

20,5

Керамзит

1,35

«

«

1,33

Перлит

1,24

«

1,31

14,5

«

1,51

«

1,46

14,5




0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 [ 60 ] 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332



Яндекс.Метрика
