Минимальный объем бурового раствора, необходимый для проводки скважины без учета поглощений и потерь за счет фильтрации, находят по формуле

потери бурового рас-

где Ускв - наибольший объем скважины, твора при проводке скважины, м3.

Потери возрастают с увеличением объема выбуренной породы и утечек бурового раствора при его очистке.

На забое и в открытом стволе скважины буровой раствор загрязняется обломками выбуренной породы, обогащается глинистыми и другими твердыми частицами. Чрезмерное содержание твердой фазы, особенно глинистых частиц, приводит к снижению скоростей бурения. Установлено, что при увеличении содержания твердой фазы в растворе на 1 % показатели работы долот снижаются на 7-10 %.

17.1. ПАРАМЕТРЫ И КОМПЛЕКТПОСТЬ ЦИРКУЛЯЦИОППЫХ СИСТЕМ

В зависимости от класса буровой установки, определяемого ее грузоподъемностью и глубиной скважины, а также от сложности технологического процесса бурения буровые установки комплектуются циркуляционными системами (ЦС), которые включают набор блоков, оснащенных различным оборудованием для приготовления, очистки и регулирования свойств бурового раствора.

Расположение блоков циркуляционной системы определяется размещением основного бурового оборудования.

Схемы циркуляционных систем, выпускаемых ДАООТ «Хадыженский

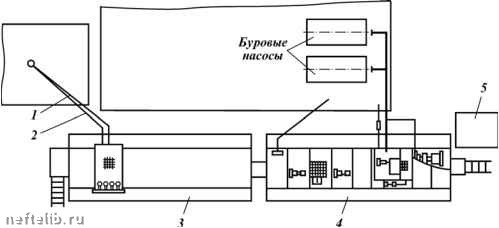

Рис. 17.1. Схема циркуляционной системы ЦС100Э(01):

1 - трубопровод долива; 2 - растворопровод; 3 - блок очистки; 4 - приемный блок; 5 - шкаф управления электрооборудованием

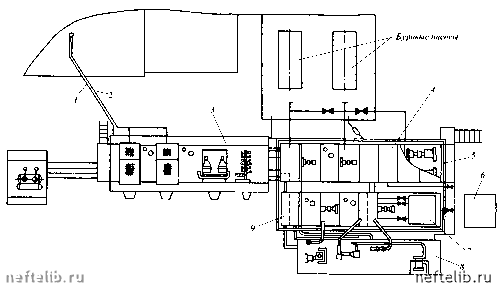

Рис. 17.2. Схема циркуляционной системы 1ЦСМ2500 ДЭП:

1 - трубопровод долива; 2 - растворопровод; 3 - блок очистки; 4 - приемный блок; 5 - укрытие; 6 - блок распределительного устройства; 7 - резервуар химических реагентов ; 8 - блок приготовления и обработки бурового раствора; 9 - промежуточный блок

машзавод» для комплектации буровых установок производства АООТ «Волгоградский завод буровой техники», представлены на рис. 17.1 - 17.3. В табл. 17.1 приведены сведения о комплекте основного оборудования, в табл. 17.2 - параметры циркуляционных систем.

Схемы циркуляционных систем, выпускаемых ДАООТ «Хадыженский машзавод» для комплектации буровых установок производства ОАО «Уралмашзавод», представлены на рис. 17.4-17.6. В табл. 17.3 даны сведения о комплекте основного оборудования, а в табл. 17.4 - параметры циркуляционных систем.

Таблица 17.1

Комплектность циркуляционных систем производства ДАООТ «Хадтженский машиностроительный завод»

Оборудование

Циркуляционная система

ЦС100Э(01)

1ЦСМ2500ДЭП

1ЦСМ2500ЭП

ЦС2500ЭПК

БУ1600/100ЭУ

БУ2500/160-ДЭП1

БУ2500/160ЭП

БУ2500/160ЭПК

Блок очистки

Комплектующее

оборудование:

вибрационное

сито ВС-1

вибрационное

сито ВС-11

пескоотделитель

ПГ-60/300

пескоотделитель

ГЦК-360М

илоотделитель

ИГ-45/75

илоотделитель

ИГ-45М

ситогидроци-

клонный сепара-

тор СГС45/150

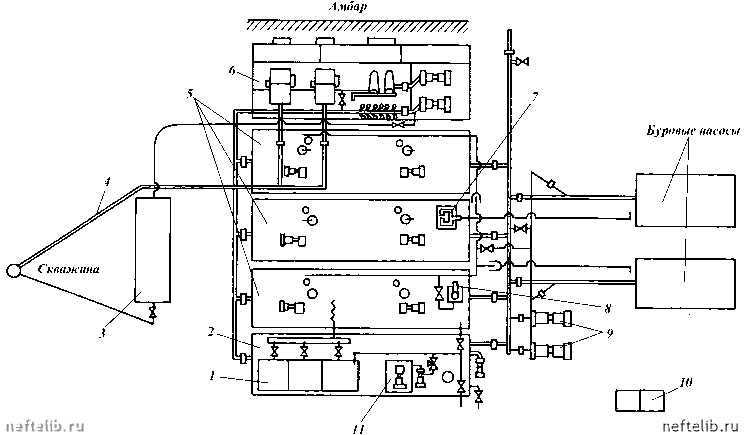

Рис. 17.3. Схема циркуляционной системы ЦС2500ЭПК:

1 - резервуар химреагентов; 2 - емкость для воды; 3 - емкость полива; 4 - растворопровод; 5 - промежуточные блоки (три комплекта); 6 -блок очистки; 7 - диспергатор; 8 - гиросмеситель; 9 - подпорные насосы; 10 - шкафы электроуправления; 11 - блок приготовления химреагентов
