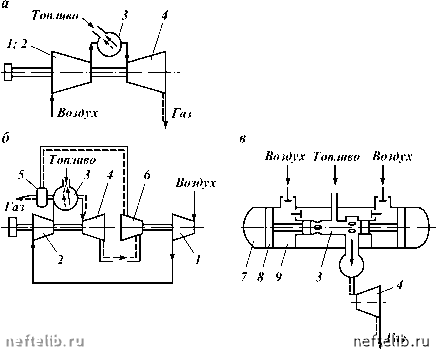

Рис. 23.5. Схемы газотурбинных установок (ГГУ):

а - одновальная; б - двухвальная; в - с генератором и свободно движущимися поршнями; 1, 2

- компрессоры низкого и высокого давления; 3

- камера сгорания; 4, 6 - трубы низкого и высокого давления; 7 - воздушная камера; 8 - поршень; 9 - камера сжатия

Рис. 23.6. Внешние характеристики (мощность и крутящий момент) ГГУ:

1, 2 - одновальной; 1" 2 - двухвальной; 1", 2" -комбинированной; 3 - номинальный крутящий

В одновальн1х газовых турбинах компрессор и турбину располагают на одном валу. При увеличении внешней нагрузки снижаются частота вращения и количество газа, питающего турбину, в результате уменьшаются мощность и крутящий момент.

Комбинированный газотурбинный двигатель состоит из генератора газа со свободно движущимися поршнями и одновальной газовой турбины. Генератор газа имеет поршневой компрессор, поршни которого непосред-

момент



ственно соединены с поршнями двухтактного дизеля. Сжимаемый в поршневом компрессоре воздух через всасывающие окна подается в цилиндр дизеля, куда подводится топливо. Отработанные газы дизеля при большом давлении подаются через продувочные окна в газовую турбину, передающую мощность на исполнительный механизм.

На рис. 23.5 приведены схемы ГТУ, а на рис. 23.6 - их характеристики. Двухвальная ГТУ обладает большим коэффициентом естественной приспособляемости, чем одновальная, и имеет большую приемистость. Одновальные ГТУ обладают меньшим диапазоном естественного регулирования. Наибольший диапазон регулирования и высокий коэффициент естественной приспособляемости имеют комбинированные газотурбинные двигатели со свободно движущимися поршнями генератора газа, так как в них питание газом турбины не зависит от ее частоты вращения.

Приемистость газотурбинных двигателей зависит от схемы, конструктивного исполнения и программы регулирования подачи топлива.

Теоретически время переходных процессов можно определить с помощью уравнений термодинамики. Практически для двигателей без регенератора время перехода от холостого хода к полной нагрузке составляет несколько секунд, что вполне приемлемо для двигателя силового привода буровой установки.

Недостаток ГТУ - их низкий КПД. Одно- и двухвальные ГТУ характеризуются эффективным КПД, имеющим более низкое значение (0,12 - 0,27), чем КпД двигателей внутреннего сгорания (0,36 - 0,38). Комбинированные ГТУ имеют более высокий КПД, чем одно- и двухвальные, и близкий к КПД дизелей (0,35 - 0,38). На холостом ходу и при незначительных нагрузках КПД одно- и двухвальных установок очень низкий, что служит препятствием для широкого применения их в буровых установках.

23.3. СРЕДСТВА ИСКУССТВЕННОЙ ПРИСПОСОБЛЯЕМОСТИ ДЛЯ ПРИВОДОВ

Естественные характеристики двигателей в большинстве случаев не могут обеспечить пусковую характеристику и диапазон регулирования, требуемые исполнительными механизмами буровой установки. Поэтому используют искусственные средства сближения требуемых характеристик с фактически имеющимися.

Крутящий момент и диапазон регулирования частот вращения лебедки и ротора в буровой установке можно изменять в пределах от 1-4 до 1 - 10. Ни один из рассмотренных двигателей не обладает такой характеристикой собственной приспособляемости, поэтому в трансмиссиях буровых установок применяют различные устройства искусственной приспособляемости, позволяющие трансформировать крутящий момент и частоту вращения.

Трансмиссии буровых установок можно подразделить на механические нерегулируемые или со струпенчатым регулированием частот вращения и моментов с помощью коробок передач; гидромеханические со ступенчатым или бесступенчатым регулированием частот вращения и моментов с помощью гидропередач и коробок передач; электромеханические со ступенчатым или бесступенчатым регулированием частот вращения и моментов с помощью электродинамических муфт или электромашинной передачи с коробками передач; электрические с бесступенчатым регулированием частот вращения и моментов во всем требуемом диапазоне.



ОБЩИЕ ЗАВИСИМОСТИ ДЛЯ ТРАНСМИССИЙ

Обозначим индексом 1 вал двигателя, а индексом 2 - ведомый (вторичный) вал трансмиссии. Тогда для любой трансмиссии можно записать следующее.

Коэффициент полезного действия трансмиссии

П = М1П2/(М1П1), (23.1)

где М1, М2 - крутящий момент на ведущем и ведомом валах; п1, п2 - частота вращения этих валов.

Отношение u21 = п2/п1 называется передаточным отношением трансмиссии, а отношение моментов к = М2/М1 - коэффициентом трансформации крутящего момента.

Следовательно, всегда КПД ц = ки21.

В любой трансмиссии приложены три крутящих момента: момент двигателя М1, рабочий момент М2 и опорный момент М3. Из условия равновесия трансмиссии алгебраическая сумма трех крутящих моментов равна нулю:

М1 + М2 + М3 = 0. (23.2)

Трансмиссии без внешней опоры (М3 = 0) называют муфтами. Независимо от принципов их действия для них М1 = М2, к = 1, ц = и21.

Для трансмиссий, понижающих частоту вращения (редукторов) к > 1, т.е. М2 > М1, опорный момент М3 положителен (совпадает по направлению с М1), При к = 1 и М2 = М1 трансмиссия трансформирует частоту и момент, т.е. превращается в муфту (и21 = ц).

Для ускоряющих трансмиссий (мультипликаторов) к < 1, и21 > 1, М2 > М1, опорный момент отрицателен.

Для трансмиссии - трансформатора, предназначенного для преобразования момента, внешняя опора обязательна.

Трансмиссия является промежуточным звеном между двигателями и исполнительным механизмом и предназначена для приспособления характеристики двигателя к характеристике, требуемой этим органом. При этом следует различать характер изменения нагрузки и частот вращения на исполнительном органе в период длительной работы и периоды пусков и остановок, т.е. режим переменно-кратковременных нагрузок. В зависимости от свойств двигателя соответствующим образом компонуют и трансмиссию.

В буровой установке исполнительные органы работают в разных режимах, как длительных, так и пусковых. Например, для ротора и насосов, пускаемых сравнительно редко, разгонные характеристики не играют большой роли, как для лебедок, работающих при спускоподъемных операциях в очень напряженном режиме повторно-кратковременных нагрузок. Длительно действующие нагрузки в этих исполнительных органах изменяются в процессе работы неодинаково, поэтому для обеспечения наибольшей эффективности процесса каждого исполнительного органа трансмиссия по возможности должна полнее удовлетворять этим требованиям, и необходимо рассматривать как пусковые и тормозные свойства, так и свойства их при длительно действующих режимах.
