чества деталей и изделия в целом. Допуски на необработанные поверхности должны соответствовать: ГОСТ 2009-55 - для стальных отливок; ГОСТ 7505-74 - для горячих штампов; ГОСТ 7829-70 - для поковок.

Детали должны свариваться электродами по ГОСТ 9467-75, качество которых должно соответствовать ГОСТ 9466-75. Сварные швы должны очищаться от шлака, иметь равномерную чешуйчатую поверхность, быть плотными и хорошо проваренными, без незаплавленных кратеров, подрезов, трещин, свищей, пережогов, пористости, раковин, потеков и непроваров.

Дефектные места сварочного шва должны быть вырублены из основного металла и заварены вновь.

Пневматические клиновые захваты типа ПКРБО (рис. 24.13, 24.14) предназначены для механизированного, частично автоматизированного захвата в роторе насосно-компрессорных, бурильных, утяжеленных и обсадных труб, передачи вращения от ротора бурильной колонне через встроенный роликовый зажим, проведения работ без трудоемких операций по снятию и установке клиньев, вкладышей, зажимов ведущей трубы, смазы-

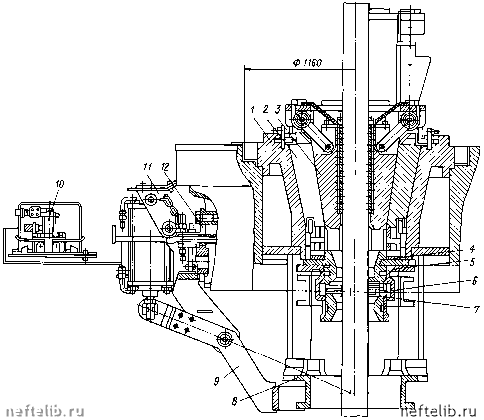

Рис. 24.14. Пневматические клиновые захваты ПКРБО-950 и ПКРБО-1260:

I - корпус; 2, 4 - разъемный и неразъемный вкладыши; 3 - клинья; 5, 7 - верхний и нижний центраторы; 6 - обтюратор; 8 - кольцо с плашками; 9 - рычаг; 10 - кран управления;

II - цилиндр управления; 12 - подроторный кронштейн



Показатель

Допускаемая нагрузка (осевая), кН

Условный диаметр захватываемых труб, мм Число размеров клиньев со сменными плашками Габаритные размеры, мм Масса с клиньями (для труб диаметром от минимального до максимального), кг

Примечание. Для указанных типов крутящий момент

системе - 0,7-0,9 МПа.

Тип захвата

ПКРБО-560

ПКРБО-700

ПКРБО-950

ПКРБО-1260

3200 60-340 3

1700x900x1650

3810

4000 60-508

1700x950x1650

5600

6300

1860x1160x1530

6600

8000

2300x1460x1530

7100

80 кН-м, давление в пневмо-

ванию и очистке наружной поверхности труб на буровых установках 7-го класса для ПКРБО-560 и 8-го класса для пКрБО-70о, 9-го и 10-го классов для ПКРБО-950 и 11-го класса для ПКРБО-1260.

В табл. 24.6 дана техническая характеристика захватов этих типов.

Изготовитель пневматических клиновых захватов ПКР-560М, ПКРБО-560, ПКРБО-700, ПКРБО-950, ПКРБО-1260 - АО «Волгабурмаш».

24.5. ВСПОМОГАТЕЛЬНАЯ ЛЕБЕДКА

Вспомогательные буровые лебедки в комплекте оборудования начали применять в 1958 г. с буровыми установками Уралмаш 11-ДЭ. Они предназначены для подтаскивания грузов, а также для свинчивания и развинчивания бурильных и обсадных труб. Лебедка (рис. 24.15) состоит из сварной металлической рамы 2 с двумя вертикальными стойками 1, на которых смонтирован редуктор 10. В состав лебедки также входят электродвигатель 9, трансмиссионный вал, колодково-грузовой тормоз с электромагнитом 12, катушечный вал 11, направляющие ролики 5, закрепленные в специальном кронштейне, который образован из двух планок 3, изготовленных из уголкового железа. Благодаря этим роликам возможна работа канатов под необходимым углом. В полках планок 3 имеется ряд отверстий, в которые устанавливают ролики в зависимости от необходимого направления каната. Безопасная шпилевая катушка 4 посажена неподвижно на консольные концы катушечного вала и барабана 6. Барабан к валу подключается зубчатой муфтой 7 с помощью рукоятки 8.

В соответствии с кинематической схемой лебедки (рис. 24.16), движение на катушечный вал от электродвигателей 3 передается через понизительный редуктор 1, соединенный жесткой зубчатой муфтой 2 с трансмиссионным валом, и двухрядную цепную передачу с z = 21 и z = 29. Электродвигатель 3 соединен с быстроходным валом редуктора посредством упругой втулочно-пальцевой муфты, выполненной вместе с муфтой предельного момента 4. При монтаже лебедку устанавливают на основания и

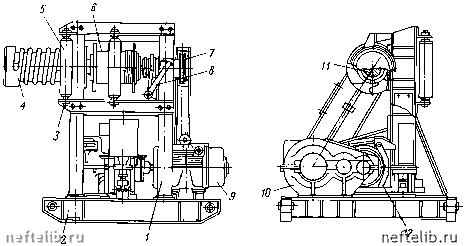

Рис. 24.15. Общий вид вспомогательной лебедки

закрепляют болтами. Лебедка также должна быть надежно зафиксирована от смещения в плоскости пола буровой, которое может возникать во время эксплуатации. Согласно инструкции необходимо регулярно смазывать редуктор, зубчатую муфту трансмиссионного вала, цепную передачу, все шариковые и роликовые подшипники, зубчатую муфту включения барабана, механизм включения муфты, шарниры рычажной системы колодково-грузового тормоза.

Рис. 24.16. Кинематическая схема лебедки
