Радиус закругления, мм:

вершина профиля r.................................................. 0,508+0045

впадина профиля Г1.................................................. 0,432+0045

Зазор z, мм...................................................................... 0,076

Угол наклона ф............................................................... 1°4724"

Конусность 2 tg ф.......................................................... 1:16

Размеры соединений с треугольной резьбой (короткой и длинной) приведены на рис. 22.4 и в табл. 22.7, 22.8.

Цилиндрическую выточку у торца муфты разрешается выполнять конической, образующая которой параллельна образующей конуса резьбы. Наименьший диаметр выточки должен быть равен d0.

Минимальная толщина стенки под резьбой в плоскости торца

t = 0,875s - 0,5(DA - d2),

где A - коэффициент, учитывающий верхнее предельное отклонение наружного диаметра труб: A = 1,0075 для труб исполнения А, 1,01 для труб до 219 мм исполнения Б и 1,0125 для труб свыше 219 мм.

Наименьшая толщина t под резьбой в плоскости торца трубы должна быть более 1,5 мм для труб исполнений А и Б.

При свинчивании вручную оцинкованных или фосфатированных муфт с трубами натяг должен быть равен Ат±3,2 мм. Допускается подбор муфт и концов труб по натягу.

После свинчивания труб и муфт на станке торец муфты должен совпадать с концом сбега резьбы на трубе (предельные отклонения ±3,2 мм).


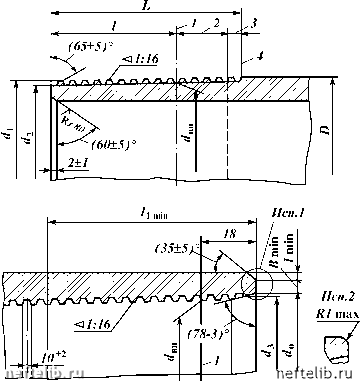

Рис. 22.4. Размеры соединений с треугольной резьбой:

I - муфта; II - труба; 1 - конец сбега резьбы; 2 - сбег резьбы; 3 - витки со срезанными вершинами; 4 - основная плоскость; 5 - линия среднего диаметра

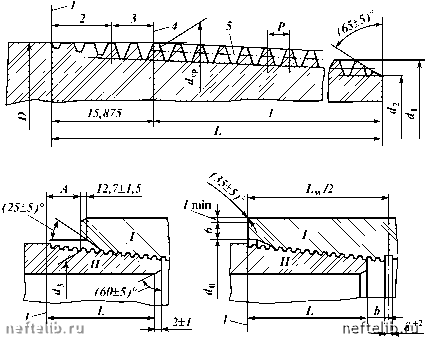

Рис. 22.5. Размеры резьбовых соединений труб ОТТМ:

1 - основная плоскость; 2 - витки со срезанными вершинами; 3 - сбег резьбы; 4 - конец сбега резьбы (исполнения 1, 2 -соответственно для нормальных и специ-альнгх муфт)


Размеры резьбовых соединений ОТТМ должны соответствовать приведенным на рис. 22.5 и в табл. 22.9.

При свинчивании вручную оцинкованных или фосфатированных муфт с трубами натяг должен быть равен (14±3) мм.

Для обеспечения высокой герметичности обсадных колонн используют трубы с соединениями ОТТГ (табл. 22.10).

При свинчивании вручную оцинкованных или фосфатированных муфт с трубами натяг должен быть равен (10±2) мм. После свинчивания трубы и муфты на станке должно быть обеспечено сопряжение торца трубы и уступа муфты по всему периметру стыка. Допускается наличие зазора между упорными поверхностями трубы и муфты не более 1 мм (для исполнения Б).

Торцы трубы и упорные уступы муфты должны быть перпендикулярны к оси резьбы, предельные отклонения от перпендикулярности -0,06 мм.

Трубы безмуфтовые раструбные - ТБО применяют для обеспечения высокой прочности и герметичности. Размеры соединений соответствуют указанным в табл. 22.10.

Предельные отклонения параметров резьбы приведены ниже.

Шаг резьбы, мм:

на длине 25,4.............................................................. ±0,05

на всей длине резьбы с полным профилем......... ±0,10

Конусность резьбы, мм:

на длине 100 мм ниппельного конца трубы........ +0,15

раструбного конца трубы....................................... -0,15



Средний

Диаметр резьбы и плоскости торца трубы

Длина резьбы трубы

Условный диаметр трубы

Наружный диаметр трубы D

диаметр резьбы в основной плоскости dср

Толщина стенки s

наружный

внутренний d2

общая (до конца сбега) f ±3,2

до основной плоскости (с полным профилем)

114,3

112,566

112,105

108,485

51,0

35,125

114,3

5,7 - 8,6

111,136

107,516

66,5

50,625

127,0

124,023

120,403

63,5

47,625

127,0

6,4 - 9,2

123,617

119,997

70,0

54,125

139,7

6,2-10,5

137,966

136,130

132,510

73,0

57,125

146,1

6,5-10,7

144,316

142,292

138,672

76,0

60,125

168,3

6,5-12,1

166,541

164,298

160,678

79,5

63,625

176,066

175,011

171,391

60,5

44,625

177,8

6,9-13,7

173,823

170,203

79,5

63,625

193,7

7,6-12,7

191,941

189,511

185,891

82,5

66,625

217,341

215,317

211,697

76,0

60,125

219,1

7,7-14,2

21,723

211,103

85,5

69,625

244,5

7,9-13,8

242,741

240,123

236,503

85,5

271,316

269,667

266,047

70,0

54,125

273,1

8,9-16,5

268,480

264,860

298,5

8,5-14,8

296,716

293,880

290,260

89,0

73,125

323,9

8,5-14,0

322,116

319,280

315,660

339,7

8,4-15,4

337,991

335,155

331,535

406,4

9,5-16,7

404,666

401,048

397,428

473,1

11,1

471,341

467,723

464,103

101,5

85,625

508,0

11,1 - 16,1

506,266

502,648

499,082
