L - длина полуволны, м; Mнр - предельный изгибающий момент при натурных испытаниях (данные ВНИИБТ); а0 - интенсивность искривления скважин на 10 м длины.

Расчет напряжений в УБТ следует проводить в качестве контрольного при бурении на искривленных участках. Нри известных значениях Mнр можно определить допускаемые величины.

РАСЧЕТ БУРИЛЬНЫХ ТРУБ

ПРИ БУРЕНИИ ЗАБОЙНЫМИ ДВИГАТЕЛЯМИ

В процессе расчета определяются либо напряжения в трубах, либо длины секций по допустимым нагрузкам.

Одноразмерная колонна для вертикальной скважины. Допускаемая глубина спуска односекционной колонны (в м)

= 0р1) - 1,15 д{От + G)(1 -р ж/ Р) - Рп Рп 1--

1,15 Я1 g(1 -Рж/ р)

(19.4)

где 0р1) - допускаемая растягивающая нагрузка на трубы, Н; От + G -

масса УБТ и забойного двигателя, кг; Рп - перепад давления в забойном двигателе и долоте, На; Q1 - предельная нагрузка на трубу, Н; F1 - площадь поперечного сечения тела трубы, м2; рж, р - плотность соответственно бурового раствора и стали; от - предел текучести материала труб, Н/м2; n - коэффициент запаса прочности.

Общая длина колонны 1 = /0 + /1 (/0 - длина УБТ и забойного двигателя).

Для одноразмерной многосекционной колонны, составленной из труб разных толщин и групп прочности, длина первой (нижней) секции (в м)

= Ор1) - 1,15 д(От + G)(1 - р ж / Р) - Рп Рп (195)

1 1,15q1 g(1 -рж/р) . ( . )

Длина второй секции (в м)

о(2) - о(1)

12 =-2-2-. (19.6)

2 1,15 q2 g(1 -рж/р)

Длина n-й секции (в м)

n(n) - n(n-1)

- р р (19 7)

n 1,15 qng(1 -р ж/ р)

где q1, q2, qn - масса 1 м труб каждой секции, кг/м; ор1), ор2), орп) - допускаемые растягивающие нагрузки для труб каждой секции.

Для двухразмерной многосекционной колонны, состоящей в верхней части из труб большого диаметра, длины секций I (нижней) ступени определяют по формулам (19.5) - (19.7).

Длины секций II (верхней) ступени определяют (в м) из выражений



= Т0р5-Ппрп); (19.8)

1,15 4m+1 9(1 -Рж/Р)

m+2 0р-0р- и т.д., (19.9)

1,15 4m+2 9(1 -Р ж/ Р)

где m - число секций ступени; 0рm) - допускаемая нагрузка для труб последней секции I ступени, Н; 0рm+1), oрm+2) - допускаемые нагрузки для

труб первой и второй секции II ступени, Н; Р - разность площадей проходных сечений труб нижних секций II и I ступеней колонны, м2; 4m+1, 4m+2 - масса 1 м труб первой и второй секций II ступени, кг/м.

Для колонны в наклонно направленной скважине напряжение в каждой секции определяют по двум расчетным схемам:

секция находится под действием как веса расположенной ниже части колонны, так и сил сопротивления ее движению на искривленных и наклонных участках;

секция находится только под действием веса расположенной ниже части колонны (предполагается, что скважина вертикальная).

РАСЧЕТ БУРИЛЬНЫХ ТРУБ

ПРИ БУРЕНИИ РОТОРНЫМ СПОСОБОМ

Расчет производят на статическую прочность и выносливость.

Для вертикальных скважин на выносливость рассчитывают нижние секции колонны, расположенные над УБТ на длине 200 м.

Расчет на статическую прочность ведется на совместное действие нормальных и касательных напряжений.

Одноразмерная колонна для вертикальной скважины. Подобранные трубы нижней секции рассчитывают на наружное давление (не менее 25 МПа); длины 9 (в м) одноразмерной многосекционной колонны - из условия статической прочности:

= 0р1) - 1,15 0т(1 -Р ж/ Р) - Пп Рп ; (1910)

1 1,15 419(1 -Рж/Р) ; ( . )

0(2) - 0(1)

/2 =-0р-0р- и т.д.; (19.11)

2 1,15 42 9(1 -Рж/Р)

Q р1) = 01/1,04n; Q р2) = Q 2/1,04n и т.д.,

где О1, О2 - предельные нагрузки для труб, Н.

Для двухразмерной многосекционной колонны, состоящей в верхней части из труб большего диаметра, длины секций I (нижней) ступени определяют по формулам (19.10), (19.11), длины секций II ступени - по формулам (19.8), (19.9), причем

Q Pm) = Qm /1,04n, Q Pm+1) = 0m+1/1,04n; Q рm+2) = 0m+2/1,04n.



ОСОБЕННОСТИ РАСЧЕТА БУРИЛЬНЫХ КОЛОНН ПРИ БУРЕНИИ С ПЛАВУЧИХ СРЕДСТВ

Бурение скважины с плавучих средств связано с перемещениями судна под влиянием ветра, течений и других факторов. В общем случае судно может получить линейное и угловое перемещение относительно оси скважины. Судно может перемещаться в направлении как горизонтальной, так и вертикальной осей; поворот судна происходит вокруг тех же осей. Смещение судна относительно оси скважины, поворот судна, а также непосредственно влияние волн и течений на бурильную колонну приводят к возникновению в трубах, находящихся в воде, изгибающих моментов. Общий изгибающий момент

M = M1 + M2 + M3.

(19.12)

где M1 - момент от смещения судна (в горизонтальном направлении); M2 - момент от качки (поворота) судна; M3 - момент от поперечных сил волнового напора и течений.

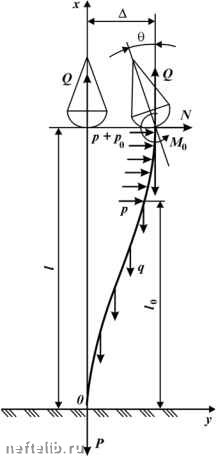

На рис. 19.21 схематично показано положение судна и бурильной ко-


Рис. 19.21. Схема сил, действующих на бурильную колонну при бурении с плавучих средств
