троль и управление цементировочной системой при цементировании скважин. Пост установлен в помещении цементировочных насосов.

Пост управления компрессорной станцией находится в помещении компрессорной станции и состоит из щита управления компрессорами воздуха низкого давления и средств внутрисудовой связи. С поста осуществляют контроль и управление компрессорами воздуха низкого давления для технических нужд.

Местные посты управления расположены непосредственно у механизмов и предназначены для управления ими.

ППБУ также снабжена системами контроля и управления, включая дистанционное автоматическое управление работой основных и вспомогательных механизмов, основных и вспомогательных технологических и общесудовых установок и устройств.

ППБУ располагает:

системой контроля и управления механической установкой; системой контроля и управления вспомогательными механизмами и системами;

системой контроля и управления судовыми системами; системой контроля и управления судовой электростанцией; системой контроля и управления охлаждением тиристорных преобразователей;

системой контроля и управления положением ППБУ; системой контроля крена, дифферента и осадки;

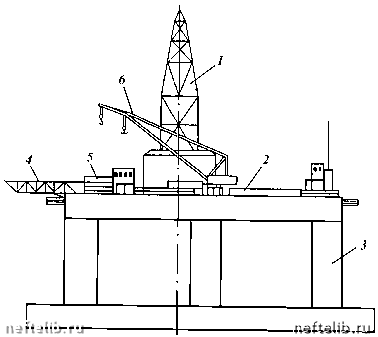

Рис. 25.7. Схема расположения оборудования на ППБУ тина «Шельф»:

1 - вышка; 2 - трубы; 3 - ППБУ; 4 - вертолетная площадка; 5 - жилые и культурно-бытовые помещения; 6 - поворотный кран грузоподъемностью 63 т



Рис. 25.8. Общий вид ППБУ типа «Шельф»

системой централизованного контроля;

системой контроля технологических процессов строительства скважин;

системой газового контроля технологических помещений;

системой контроля давления продува электрооборудования и перепада давления в технологических помещениях;

системой контроля и управления комплексом оборудования опробования и освоения скважин «Поиск».

На рис. 25.7 показана схема расположения мест установки оборудования на ППБУ типа «Шельф», а на рис. 25.8 - общий вид этой ППБУ.

ПЕРЕГОН ННБУ НА НОВУЮ ТОЧКУ

Перед транспортированием проводят подготовку установки, заключающуюся в проверке оставшихся технологических и судовых запасов,



которые можно оставить на установке, исходя из обеспечения требуемой осадки и остойчивости при перегоне, убирают якорные цепи в цепные ящики, а якоря укладывают на специальные кронштейны.

Если буксировку проводят в пределах площади бурения и при благоприятной погоде, то переход допускается осуществлять при осадке, т.е. без всплытия установки.

Остойчивость ППБУ проверяют по формуле

K = Mc/Mv > 1,3,

где Мс - опрокидывающий момент; My - кренящий момент.

До начала транспортирования разрабатывают проект перегона, в котором в зависимости от района плавания, расстояния, достоверности и долго-срочности метеопрогноза указывают скорость буксировки, мощность и схему расположения буксиров и другие мероприятия, обеспечивающие безопасное транспортирование.

Буксировку ППБУ осуществляют с ограничением по погодным условиям. Обычно волнение ограничивается 5-6 баллами и ветер - 7-8 баллами. В практике расчеты прочности узлов и системы буксировки выполняют в соответствии с требованиями контролирующих органов и с учетом накопленного опыта. Основа определения расчетных нагрузок - скорость буксировки и нагрузки в наихудшем их сочетании. Если имеются две точки крепления буксиров, то буксировочные узлы рассчитывают каждый в отдельности на прочность, исходя из приложения к каждому полной буксировочной нагрузки на ППБУ.

Буксирное оборудование обычно включает в себя лебедку, буксирный трос, амортизационные узлы, устройства и снаряжения.

Лебедка должна быть надежно закреплена и иметь достаточное тяговое усилие для выбирания троса на барабан лебедки. Буксир должен иметь резервный буксирный трос на своем барабане для быстрой замены случайно разорвавшегося троса. Кроме статического тягового усилия, трос должен выдерживать и динамические нагрузки, вызываемые движением буксира и буксируемой установки. Коэффициент запаса буксируемого троса рекомендуется равным 2,5. Так как около 30 % повреждений троса происходит на кормовой палубе, то рекомендуется подготовить палубу в местах трения троса, обеспечивая его защиту различными защитными средствами.

По окончании транспортирования ППБУ наводят на точку бурения, по имеющейся схеме развозят якоря и якорные цепи. При наводке установку располагают таким образом, чтобы направление максимальной удерживающей силы системы удержания совпадало с направлением максимальных внешних воздействий окружающей среды. После раскладки всех якорей подтягивают якорные цепи, предварительно создавая их натяжение.

Натяжение определяется условием, при котором смещение ППБУ от начального положения при действии максимальных внешних сил было в допустимых пределах. Эти пределы для различных районов разные. По окончании раскладки якорей ППБУ переводят в рабочее положение путем заполнения балластом нижних понтонов до расчетного значения осадки для рабочего положения ППБУ.
