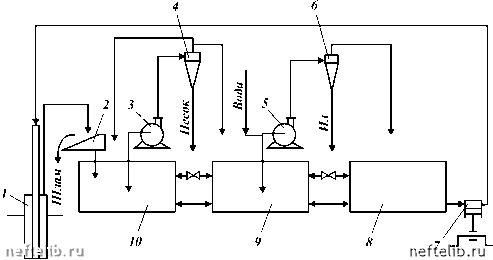

Рис. 6.16. Схема трехступенчатой очистки неутяжеленного бурового раствора

СВ-2В, ВС-1, на второй - пескоотделители 1ПГК, ПГ-50, ПГ-90, на третьей - илоотделители ИГ-45.

Технология очистки неутяжеленного бурового раствора по трехступенчатой системе представляет собой ряд последовательных операций, включающих грубую очистку на вибросите и тонкую очистку - пескоот-деление и илоотделение - на гидроциклонных шламоотделителях (рис. 6.16). Буровой раствор со шламом после выхода из скважины 1 подвергается на первой ступени грубой очистке на вибросите 2 и собирается в емкости 10. Центробежным насосом 3 раствор подается в батарею гидроциклонов пескоотделителя 4, где из раствора удаляются частицы песка. Очищенный от песка раствор поступает через верхний слив в емкость 9, а песок сбрасывается в шламовый амбар. Из емкости 9 центробежным насосом 5 раствор подается для окончательной очистки в батарею гидроциклонов илоотделителя 6. После отделения частиц ила очищенный раствор направляется в приемную емкость 8 бурового насоса 7, а ил сбрасывается в шламовый амбар.

Особенностью технологии является, во-первых, использование 25 - 35 % очищенного от песка раствора для разбавления раствора, поступающего в пескоотделитель; во-вторых, для повышения эффективности работы илоотделителя подача в него (минуя пескоотделитель) до 10 % бурового раствора; в-третьих, разбавление (при необходимости) раствора, поступающего в илоотделитель, водой до минимальной вязкости, регламентированной геолого-техническим нарядом.

Для эффективной очистки бурового раствора от тонкодисперсных частиц выбуренной породы необходимо подобрать оптимальные параметры работы вибросит (подачу раствора, число сеток, размер ячеек сетки), гидроциклонных шламоотделителей (подачу раствора, давление на входе) и поддерживать минимально возможными вязкость и плотность бурового раствора.



ОЧИСТКА БУРОВОГО РАСТВОРА ОТ ГАЗА

Газирование бурового раствора препятствует ведению нормального процесса бурения. Во-первых, вследствие снижения эффективной гидравлической мощности уменьшается скорость бурения, особенно в мягких породах; во-вторых, возникают осыпи, обвале! и флюидопроявле-ния в результате снижения эффективной плотности бурового раствора (а следовательно, и гидравлического давления на пласты); в-третьих, возникает опасность взрыва или отравления ядовитыми пластовыми газами (например, сероводородом). Пузырьки газа препятствуют удалению шлама из раствора, поэтому оборудование для очистки от шлама работает неэффективно. Кислоте газы, такие как двуокись углерода, могут привести к понижению рН раствора и вызвать его флокуляцию.

Снижение гидравлической мощности вследствие присутствия в растворе газа отрицательно сказывается на всем процессе бурения.

Газ в буровом растворе может находиться в свободном, жидком и растворенном состоянии. По мере перемещения потока раствора к устью пузырьки свободного газа увеличиваются в объеме в результате снижения давления, сливаются друг с другом, образуя газовые пробки, которые прорываются в атмосферу. Свободный газ легко удаляется из раствора в поверхностной циркуляционной системе путем перемешивания в желобах, на виброситах, в емкостях. При устойчивом газировании, например во время бурения при несбалансированном давлении, свободный газ удаляют из бурового раствора с помощью газового сепаратора.

Пузырьки газа, которые не извлекаются из бурового раствора при перепаде давления между ними и атмосферой, оказываются вовлеченными в буровой раствор и для их удаления требуется дополнительная энергия.

Полнота дегазации бурового раствора зависит от его плотности, количества твердой фазы, вязкости и прочности структуры. Существенную роль играют также поверхностное натяжение жидкости, размер пузырьков и сил1 взаимного притяжения.

В связи с высоким поверхностным натяжением трудно поддаются дегазации буровые растворы на углеводородной основе, а также растворы, содержащие в качестве регулятора водоотдачи крахмал.

Растворы, газированные сероводородом, создают особенные трудности при дегазации:

система дегазации должна быть весьма эффективной, так как при объемной концентрации 0,1 % сероводород - опасный яд;

сероводород взрывоопасен даже при объемной концентрации 4,3 % (для сравнения, нижний предел взрываемости метана 5 %);

сероводород растворим в буровых растворах, его растворимость в воде приблизительно пропорциональна давлению;

сероводород обладает высокой корродирующей способностью.

Различная степень газирования бурового раствора требует применения разного оборудования для дегазации. Свободный газ удаляется достаточно просто. Поток раствора из межтрубного пространства поступает в сепаратор, где газ отделяется от раствора и направляется по отводной линии на факел. Оставшийся в растворе свободный газ удаляется в атмосферу окончательно на виброситах или в емкости для сбора очищенного от шлама раствора.

Жидкие и растворимые газы удалить из раствора трудно, так как



газ входит в межмолекулярную структуру нефтяной фазы бурового раствора. Легкие углеводороды (С1 - С5) можно извлечь с помощью вакуумного дегазатора, а тяжелите почти невозможно. Выходя из раствора в виде пара, эти газы причиняют много неприятностей.

Обычная схема дегазации бурового раствора при интенсивном поступлении газа (например, при несбалансированном давлении в скважине) показана на рис. 6.17. Газожидкостный поток из скважины 2, дойдя до вращающегося превентора 3, через регулируемый штуцер 4 и герметичные манифольды поступают в газовый сепаратор 5, где из раствора выделяется основной объем газа. Очищенный от свободного газа раствор поступает на вибросито 6 и собирается в первой емкости циркуляционной системы. Дальнейшая очистка раствора от газа осуществляется с помощью специального аппарата-дегазатора 7. Окончательная дегазация происходит в промежуточных емкостях 1 циркуляционной системы с помощью механических перемешивателей.

Газовый сепаратор, используемый в качестве первой ступени очистки бурового раствора от газа (рис. 6.18), представляет собой герметичный сосуд сравнительно большого объема, оборудованный системой манифольдов, клапанов и приборов.

Буровой раствор из скважины через вращающийся превентор и регулируемый штуцер по закрытому манифольду поступает по тангенциальному вводу 7 в полость газового сепаратора 1, где скорость потока резко снижается. В результате действия инерционного и гравитационного полей происходит интенсивное выделение из бурового раствора газа, который скапливается в верхней части сепаратора и отводится по трубопроводу 5 на факел.

Буровой раствор, очищенный от свободного газа, собирается в нижней части газосепаратора, откуда он подается по линии 2 для очистки от шлама на вибросито.

Современные газовые сепараторы, имеющие вместимость 1-4 м3, рассчитаны на давление до 1,6 МПа и устанавливаются непосредственно над первой емкостью циркуляционной системы. Они оборудуются предохранительным клапаном 6, регулятором уровня бурового раствора поплавкового типа 3 и эжекторным устройством 11 для продувки и очистки сепаратора от накопившегося шлама.

Эжекторное устройство работает следующим образом. Воду, а в зимнее время пар пропускают через штуцер эжектора 11, в результате чего в сбросовом патрубке газосепаратора создается разрежение. При открытой сбросовой задвижке 10 скопившийся на дне газового сепаратора шлам 9 вместе с частью бурового раствора устремляется в камеру эжек-торного смесителя, подхватывается потоком воды (или пара) и выбрасывается из сепаратора наружу. После очистки полости сепаратора сбросовую задвижку 10 закрывают. Для контроля за давлением внутри сепаратора газовая часть его полости оборудуется манометром 4.

В период интенсивных газопроявлений и задавливания пластов буровым раствором в процессе газового выброса, когда сепаратор не в состоянии обеспечить разделение газожидкостного высокоскоростного потока, поток из скважины направляют непосредственно на факел. Однако такие ситуации очень редки и считаются аварийными.

Регулятор уровня раствора 3 в полости сепаратора предназначен для того, чтобы исключить попадание газа в сливной патрубок очи-
