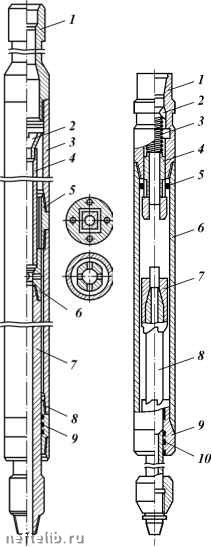

Рис. 7.12. Ясс ударный

Рис. 7.13. Ясс ударно-вибрацион-ный

Корпус скомпонован из переводника /, двух кожухов 3, муфты соединительной 5 и нижней муфты 8, в которой помещены самоуплотняющиеся манжеты 9.

Шпиндель состоит из квадратной штанги 4, головки 6 и направляющей трубы 7. На верхний конец квадратной штанги навернута воронка 2 для направления груза ДТШ. Двухметровый свободный ход ясса предотвращает распространение над ним прихвата.

При расхаживании колонны бурильных труб в яссах ЯУ-235 и ЯУ-215 удары сверху вниз наносятся соединительной муфтой корпуса по верхнему торцу головки, а удары снизу вверх - по нижнему торцу головки нижней муфтой корпуса ясса. В яссах ЯУ-190 и ЯУ-170 удары сверху вниз осуществляются по кольцевому выступу направляющей трубы, а снизу вверх - по



нижнему торцу головки нижней муфтой. При вращении инструмента крутящий момент передается прихваченной колонне через соединительную муфту и квадратную штангу.

Ясс ударно-вибрационный (табл. 7.6) предназначен для освобождения прихваченной колонны бурильных труб осевыми ударами, направленными сверху вниз, или же путем создания вибрации в колонне вращением бурильных труб под натяжением. Ясс ударно-вибрационный (рис. 7.13) состоит из корпуса и шпиндельной части. Корпус соединяется с колонной бурильных труб при спуске в скважину с помощью переводника 1 и служит для нанесения ударов ударником 9, а также для создания вибрации при вращении инструмента под натяжением с помощью наклонных кулачков ударника. В переводнике смонтированы кольцо 2, пружина 3, муфта отбойная 4 с квадратным сечением направляющей хвостовой части. Продольное перемещение отбойной муфты ограничивается двумя винтами 5, расположенными в нижней части переводника. Переводник и ударник соединены кожухом б. Шпиндельная часть служит для захвата свободного конца прихваченной колонны с помощью ниппельного конца или навернутого на него ловильного инструмента (метчика, колокола, седла, калибра и т.д.) и состоит из шпинделя 8 и закрепленных на нем головки 7 и наковальни 10. Головка имеет на одном торце прямые, а на другом наклонные кулачки. Для исключения возможного самоотвинчивания головки при левом вращении инструмента она соединяется штифтом со шпинделем. Уплотнение зазоров между корпусом и шпинделем достигается V-образными резиновыми манжетами.

Ясс спускается в скважину на бурильных трубах. При достижении яссом прихваченной части колонны его шпиндель упирается в торец колонны, и при дальнейшем опускании ясс выбирает свой свободный ход. Последующее вращение бурильной колонны вызывает под действием пружины зацепление кулачков отбойной муфты с кулачками головки, после чего вращение колонны передается шпинделю, что способствует захвату конца прихваченной колонны. Убедившись в надежном соединении с прихваченной колонной труб (по показаниям манометра и индикатора веса), приступают к освобождению инструмента нанесением ударов ударником по наковальне. Удары создаются частичным весом инструмента при расхаживании или создании вибрационной нагрузки при вращении колонны под натяжением.

Устройство УЛП-190-1 конструкции б. ВНИИКРнефти предназначено для ликвидации прихватов нанесением по прихваченной части ударов, направленных сверху вниз или снизу вверх.

Таблица 7.6

Техническая характеристика ударно-вибрационных яссов

Обозначение

Наружный диаметр корпуса, мм

Диаметр канала шпинделя, мм

Длина свободного хода ясса, мм

Присоединительные резьбы

Длина, мм

Общая масса, кг

верхнего конца

нижнего конца

ЯУВ-235

2000

З-147

З-147

3890

ЯУВ-215

2000

З-147

З-147

3750

ЯУВ-190

2000

З-147

З-121

3670

ЯУВ-170

3000

З-121

З-121

4560

ЯУВ-127

3000

З-101

З-101

4380



Техническая характеристика УЛП-190-1

Наружный диаметр корпуса, мм............................................................... 178

Длина, мм....................................................................................................... 1900

Статическая растягивающая нагрузка, тс............................................... 150

Допустимая рабочая нагрузка, тс.............................................................. 70

Ударная нагрузка, т...................................................................................... До 300

Диаметр промывочного канала, мм.......................................................... 56

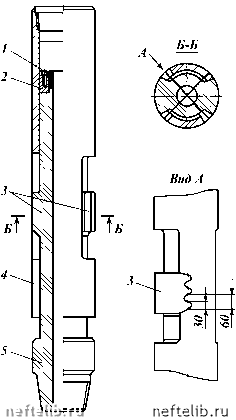

Устройство (рис. 7.14) состоит из корпуса 4 и стержня 5, на котором находятся кулачки 3, имеющие на боковой поверхности зубчатые элементы, входящие в зацепление с ответными зубчатыми элементами на корпусе. На стержне установлен уплотнительный манжет 2, поджатый гайкой 1. Для соединения с трубами или ловильным инструментом устройство снабжено резьбами З-147 и З-121 (ГОСТ 5286-58). Сквозь стержень проходит отверстие для промывки и пропуска торпеды.


Рис. 7.14. Устройство УЛП-190-1

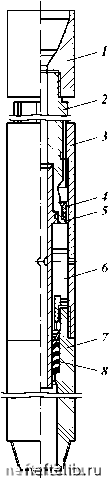

Рис. 7.15. Схема гидравлического ясса откргтого типа ЯГ
