Таблица 12.3

Техническая характеристика пробок типа ПП

Показатель

Диаметр спускаемгх обсагх труб, мм Уплотняемые диаметры (внутренний диаметр обсагх труб), мм:

максимальный

минимальный Максимально допустимый перепад давления, МПа Габаритные размеры, мм:

диаметр

высота Масса, кг

Шифр пробки

ПП-114x146

ПП-146x168

ПП-178x194

ПП-219x245

114-146

146-168

178-194

219 - 245

13,2

Продолжение табл. 12.3

Показатель

Шифр пробки

ПП-273x299

ПП-324x351

ПП-377

ПП-407x426

Диаметр спускаемгх обсаднгх труб, мм Уплотняемые диаметры (внутренний диаметр обсаднгх труб), мм:

максимальный

минимальный Максимально допустимый перепад давления, МПа Габаритные размеры, мм:

диаметр

высота Масса, кг

273 - 299

324 - 351

407 - 426

282 249 4,5

331 301

359 353 3,0

406 382 3,0

285 365 16,8

335 415 25

364 560 59

410 620 7,5

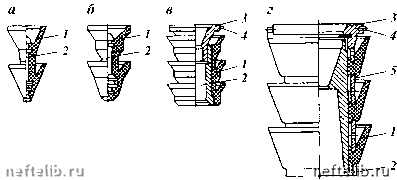

Рис. 12.4. Пробки разделительные двухсекционные типа СП:

а, б - верхняя секция пробок для бурильнгх труб; в, г - нижняя секция пробок для обса-ных труб; 1 - резиновая манжета; 2 - корпус; 3 - седло; 4 - срезные калибровочные штифты; 5 - дистанционная втулка



рого размещена мембрана из жести, закрепленная гайкой. Внутри нее установлен подвижной кольцевой нож с упорным кольцом.

Такие пробки используют для разделения буферной жидкости или бурового раствора с тампонажным. Нижнюю пробку устанавливают в цементировочной головке ниже верхней пробки или в верхней трубе обсадной колонны перед подачей в нее буферной жидкости или тампонажного раствора. При нагнетании жидкости пробка движется вниз в обсадной колонне до упора на стоп-кольцо или опорную поверхность обратного клапана типа ЦкОД, после чего, вследствие возрастания давления в колонне, ее корпус с манжетами и мембраной смещается на кольцевой нож, который подрезает мембрану. Под действием потока жидкости мембрана отгибается, образуя канал, по которому жидкость поступает в затрубное пространство скважины.

Комплект разделительных пробок типа КРП (рис. 12.5), разработанный в б. ВНИИКРнефти, применяют для разделения буферной жидкости, тампонажного и бурового растворов и облегчения герметичной посадки на упругое кольцо клапана типа ЦКОД при цементировании. Комплект состоит из двух частей: нижней пробки (Г), устанавливаемой в обсадную колонну, и верхней пробки (ГГ), устанавливаемой в цементировочную головку. Каждая пробка содержит полхй, легко разбуриваемый корпус 1, наконечники из алюминиевого сплава 4 и резиновые манжеты 2, 3. Нижняя пробка имеет разрушаемую диафрагму 5. Нижние манжеты 3 пробок имеют канавки с заостренными кромками и служат для очистки стенок обсадной колонны от остатков вытесняемой жидкости. Манжеты 2 снабжены по периферии треугольными вырезами и, кроме разделения жидкостей, служат также для цементирования пробки по оси обсадной колонны.

При остановке нижней пробки на упорном кольце под действием избыточного давления ее диафрагма разрывается на отдельные лепестки, открывая таким образом канал для прохождения тампонажного раствора. Верхняя пробка при посадке на нижнюю, благодаря наличию уплотняющего элемента, позволяет обеспечить герметичность соединения.

Основные показатели пробок приведены в табл. 12.4. Для указанных типов перепад давления, выдерживаемого верхней пробкой и комплектом на упорном кольце, равен 10 МПа; давление срабатывания диафрагмы при посадке на упорное кольцо составляет 1,2 МПа. Рабочая температура для этих пробок - не более 130 °С.

Клапаны обратные дроссельные типа ЦКОД (рис. 12.6) служат для непрерывного самозаполнения буровым раствором обсадной колонны при спуске ее в скважину, для предотвращения обратного движения тампонажного раствора из заколонного пространства и для

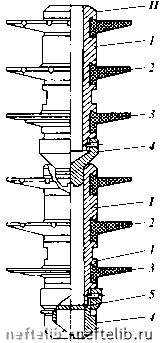

Рис. 12.5. Комплект разделительных пробок типа КРП




Показатель

Шифр пробки

КРП-140-146

КРП-168

КРП-178

Условный диаметр, мм Диаметр манжет пробок, мм Длина пробки*, мм, не более Масса комплекта, кг, не более Наименьший допустимый диаметр сужения в обсадной колонне, мм, не менее

* В числителе приведена дли

140-146

143 315/335

4,55

а нижней пробки, в

168 164 350/360 6,0

знаменателе - вер

178 174 350/360 6,13

хней.

упора разделительной цементировочной пробки. Шифр ЦКОД обозначает: Ц - цементировочный, К - клапан, О - обратный, Д - дроссельный. Добавление в шифре буквы «М» означает модернизацию типоразмера клапана.

Клапаны ЦКОД-1 (табл. 12.5) изготовляют по ТУ 39-01-08-281-77 для обсадных колонн диаметрами 114-194 мм, а ЦКОД-2 (табл. 12.6) по ТУ 39-01-08-282 - 77 для обсадных колонн диаметрами 219 - 426 мм.

Кроме клапанов типа ЦКОД имеются другие обратные клапаны: тарельчатые, шаровые, с шарнирной заслонкой и т.д. Обратные клапаны устанавливают в башмаке колонны либо на 10-20 м выше него.

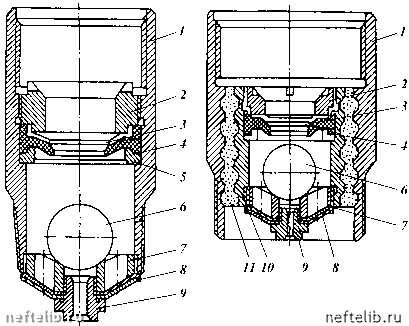

Рис. 12.6. Клапаны обратные ЦКОД-1 (а) и ЦКОД (б):

1 - корпус; 2 - нажимная гайка; 3 - набор резиновых шайб; 4 - резиновая диафрагма; опорное кольцо; 6 - шар; 7 - ограничительное кольцо; 8 - резинотканевая мембрана; дроссель; 10 - чугунная втулка; 11 - бетонная или пластмассовая подвеска
