БС имеют высокую маневренность и скорость перемещения и поэтому применяются для бурения поисковых и разведочных скважин в отдаленных районах при глубинах моря 1500 м и более.

Основные состояния ПБС зависят от класса и назначения: перегона на новую точку, установки на точке работ, бурения и снятия с оконченной бурением скважины.

Перегон СПБУ бывает двух видов: короткий (переход) с точки на точку в пределах разведываемой структуры и длительный - буксировка на дальние расстояния за пределе! разведенного района.

ППБУ перегоняют и буксируют с ограничением по погодным условиям. По окончании транспортировки ППБУ наводят на точку бурения и в соответствии со схемой развозят якоря и якорные цепи.

Основные технические характеристики некоторых ПБУ приведены в табл. 2.1.

Функции бурения в условиях моря и суши эквивалентны. Однако имеется ряд отличий, которые связаны с конструкцией верхней (подводной) части скважин, забуриванием из стволов, оборудованием устья противо-выбрасовыми устройствами, консервацией скважины и др.

2.9. КРЕПЛЕНИЕ СКВАЖИН И РАЗОБЩЕНИЕ ПЛАСТОВ

До бурения скважины обосновывают и выбирают ее конструкцию. В понятие конструкции входит концентрическое расположение спущенных в скважину обсадных колонн с указанием их диаметра, глубины спуска, высоты подъема закачанного за ними в скважину цементного раствора, диаметра долот, которыми бурят под каждую колонну.

Конструкция скважины - это совокупность элементов крепи горной выработки с поперечными размерами, несоразмерно малхми с ее глубиной и протяженностью, обеспечивающая при современном техническом и технологическом вооружении безаварийное, с учетом охраны недр, экономическое строительство герметичного пространственно-устойчивого канала между флюидонасыщенными пластами и остальной частью вскрытого геологического разреза, а также дневной поверхностью, эксплуатирующегося в заданных режимах и времени в зависимости от назначения, - изучение геологического разреза, разведка и оценка газонефтеводоностности отложений, добыча продукции, поддержание пластовых давлений, наблюдение за режимом эксплуатации месторождения и др.

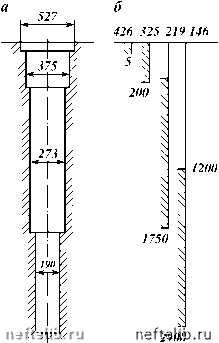

На рис. 2.13, а представлен профиль ствола скважины, а на рис. 2.13, б графически изображена рабочая схема ее конструкции, на которой вверху над каждым рядом обсадных колонн пишется диаметр (в мм), а внизу -глубина (в м) установки, интервал подъема цементного раствора обозначается штриховкой, выше которой отмечается высота его подъема; иногда приводится номер долота.

Каждая колонна, спускаемая в скважину, имеет свое назначение и название. Первая, самая короткая, называется направлением, она устанавливается до начала бурения и предохраняет устье скважин от размыва грунта циркулирующим буровым раствором. Вторая колонна, служащая для перекрытия неустойчивых верхних пород и водоносных горизонтов, называется кондуктором. Низ кондуктора, как и низ всех спускаемых после него колонн, заканчивается короткой утолщенной трубой, называемой башмаком.




Рис. 2.13. Конструкция скважины

При бурении скважин в условиях многолетнемерзлхх пород направление и кондуктор выбирают с учетом предупреждения растепления пород. Для предупреждения или устранения осложнений, возникающих или возможных при бурении, спускают промежуточные колонны. Их может быть несколько. Последняя колонна, предназначаемая для эксплуатации продуктивного горизонта, называется эксплуатационной. При подсчете числа колонн, спущенных в скважину, направление и кондуктор не учитываются.

Колонна, перекрывающая некоторый интервал без выхода к устью скважины, называется хвостовиком (потайной колонной). Хвостовики часто применяют при креплении глубоких скважин.

Иногда обсадные колонны спускают частями - секциями. Процесс спуска обсадной колонны в таком случае называется секционным, а колонна - секционной.

При бурении глубоких скважин в сложных геологических условиях применяют многоколонные конструкции. Нередко выход долота из-под промежуточных колонн достигает 1500 м и более. В этих условиях в обсаженной скважине проводят большой объем буровых работ; значительно изнашиваются обсадные и бурильные трубы, уменьшается срок их службы. Для уменьшения износа применяют протекторные кольца. Протектор состоит из двух взаимозаменяемых резиновых оболочек, армированных металлическим каркасом, соединенных друг с другом при помощи клиновых соединительных штырей. Металлический каркас по поверхности обмазывается специальным клеем при обрезинивании. Конструкция протектора обеспечивает его самозаклинивание на бурильной трубе. Протекторы легко устанавливаются на бурильной трубе как над ротором во время спуско-подъемных операций, так и на мостках буровой.

Для цементирования нефтяных и газовых скважин с целью разобщения пластов используют цементный раствор - смесь вяжущих материалов (цементов), затворенных определенным количеством воды, часто с добавками химических реагентов. В связи с тем, что появились растворы, твердая фаза которых представлена не только портландцементом (а иногда и не включает последнего), более правильно называть их тампонажными растворами. Тампонажным растворам можно дать более общую формулировку: это раствор, получаемый после затворения тампонажного цемента водой (или иной жидкостью), обработанной химическими добавками (или без них) для повышения качества раствора и камня или облегчения проведения технологического процесса.



Тампонажным цементом называется продукт, состоящий из одного или нескольких вяжущих (портландцемента, шлака, извести, органических материалов и т.д.), минеральных (кварцевого песка, асбеста, глины, шлака или др.) или органических (хлопковых очесов, отходов целлюлозного производства и пр.) добавок, позволяющих после затворения водой или иной жидкостью получить раствор, а затем камень обусловленного качества.

Успех цементировочных работ определяется техникой и технологией проведения процессов цементирования, качеством подготовительных работ, тампонажного материала и полнотой замещения бурового раствора тампо-нажным.

МЕХАНИЧЕСКИЕ СВОЙСТВА

ГЛАВА ГОРНЫХ ПОРОД

3.1. ОБЩИЕ ПОЛОЖЕНИЯ

Горными породами называются плотные или рыхлите агрегаты, слагающие земную кору. Горные породы состоят из зерен, кристаллов, обломков различных минералов, а также вещества, связывающего (цементирующего) эти частицы, и пор (пустот). Во многих породах в порах содержится вода, которая оказывает влияние на взаимосвязь минеральных частиц.

Основными породообразующими минералами являются: группа кварцевых (кварц, кремень, халцедон и др.), силикаты (полевые шпаты, слюда, амфибол!, пироксены и др.), карбонаты (кальцит, доломит), гидрофильные глинистые (каолинит, монтмориллонит и др.) и водорастворимые (гипс, га-лит и др.).

Горные породы по происхождению делятся на магматические, осадочные и метаморфические.

Магматические горные породы образуются в результате охлаждения и затвердения магмы. В зависимости от места ее затвердения они делятся на интрузивные, или глубинные, и эффузивные, или излившиеся (изверженные, вулканические). К первым относятся гранит, сиенит, диорит, габбро; ко вторым - диабаз, андезит, базальт и др.

Осадочные горные породы образуются в результате постепенного осадконакопления. К ним относятся песчаники, сланцы, известняки, торф, лигнит, бурый и каменный угли, антрацит, каменная соль и др. При бурении нефтяных и газовых скважин наиболее часты породы, состоящие из следующих минералов: глинистых (каолинита, монтмориллонита и др.), сульфатных (гипса, ангидрита, барита), карбонатных (кальцита, доломита), оксидных (кварца и др.). Глинистые минералы - водные алюмосиликаты -характеризуются наличием частиц исключительно малого размера и чешуйчатым строением. Реже встречаются брекчии, галечники, кремни, каменная соль и др.

Метаморфические горные породы образуются в результате изменения
