Тормоза буровых лебедок развивают большую мгновенную мощность, в результате чего выделяется большое количество теплоты и быстро нагреваются поверхности трения. В связи с этим хороший отвод выделяющейся теплоты при торможении - одно из важнейших качеств тормоза лебедки. Поэтому системы охлаждения должны быть спроектированы с учетом условий бурения и нагруженности тормозов с охлаждением водой или воздухом.

ЛЕНТОЧНЫЕ ТОРМОЗА

На рис. 15.24 приведена схема типового ленточного тормоза из двух тормозных лент, охватывающих тормозные шкивы барабана лебедки. Шкивы расположены с двух сторон барабана, тормозные ленты соединены одним концом с балансиром, который служит для равномерного распределения тормозного усилия между обеими лентами; другой конец лент соединен с коленчатым валом. На коленчатом валу слева находится рукоятка управления, а справа - рычаг, соединенный с пневматическим цилиндром, который увеличивает тормозное усилие.

Неподвижные концы лент закреплены на балансире, а подвижные,

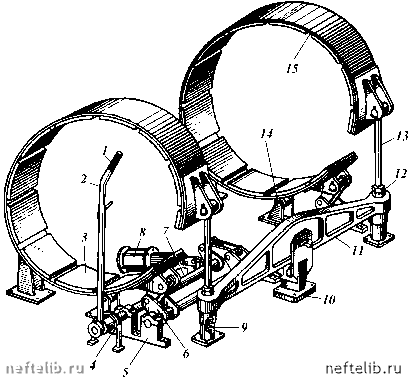

Рис. 15.24. Типовой ленточный тормоз буровой лебедки:

1 - рукоятка тормоза; 2 - рычаг; 3 - тормозная колодка; 4 - фиксатор рычага; 5 - опора кривошипного вала тормоза; 6 - рычаги; 7 - кривошипный вал; 8 - пневмоцилиндр; 9 - пружинный шарнир крепления ленты; 10 - опора балансира; 11 - балансир; 12 - контргайка; 13 - тяга; 14 - поерживающий ролик; 15 - тормозная лента



прикрепленные к шейкам коленчатого вала, при повороте его перемещаются, охватывают шкивы и прижимают колодки, осуществляя тем самым торможение. Управление тормозом осуществляют тормозной рукояткой, связанной с подвижными концами лент системой рычагов и кривошипным валом.

Кривошипный вал поворачивают либо рычагом управления, либо поршнем пневматического цилиндра. Для управления пневматическим торможением поворачивают рукоятку, которая должна находиться на тормозном рычаге.

Тормозной рычаг должен иметь угол поворота не более 90°, так как при длине рычага 1,0-1,2 м рабочий не может перемещать его на большой угол. Преимущество ленточных тормозов - простота их конструкции и прогрессивное увеличение тормозного момента по мере поворота рычага. На рис. 15.25 приведена зависимость мощности торможения от угла поворота ф рычага и перемещения As подвижных концов ленты. Конец тормозного рычага, согласно правилам Госгортехнадзора, при полном торможении должен находиться на расстоянии не менее 0,8 - 0,9 м от пола буровой, уменьшение хода рычага достигается регулировкой зазора между тормозными колодками лент и поверхностью шкивов. Рычаг должен перемещаться только в вертикальной плоскости.

Тормозные рычаги снабжены запирающимися устройствами (защелками), позволяющими оставлять тормоз надежно заторможенным, исключающим проскальзывание барабана и самопроизвольное опускание бурильной колонны.

Тормозной шкив представляет собой стальной литой цилиндрический обод шириной b = 0,150,3 м и диаметром От до 1,6 м с ребордой, при помощи которой он крепится к барабану лебедки. Эта же реборда служит для увеличения жесткости шкива. Сам шкив изнашивается быстрее, чем барабан, и должен быть сменным.

По конструктивному оформлению шкивы тормозов могут иметь весьма разнообразные исполнения. В большинстве случаев они литые. Конструкции с ребрами для воздушного охлаждения, отлитыми за одно целое со шкивом, можно использовать в условиях эксплуатации на севере. Шкивы с вставным литым алюминиевым ребристым барабаном для охлаждения широкого распространения не получили из-за сложности изготовления. Конструкции с камерами охлаждения можно успешно использовать в лебедках,

применяемых в районах с умеренным и жарким климатом при бурении с небольшим числом СПО.

Толщину шкивов 5 рассчитывают с учетом износа A, допускаемого в пределах 0,4 - 0,5 его толщины. Ширина b должна быть на 5 - 10 мм больше ширины тормозных колодок.


Рис. 15.25. Зависимость мощности N торможения ленточного тормоза и перемещения As подвижного конца ленты от углового перемещения ф ргчага:

А, Б - точки соответственно вертикального и горизонтального положения рычага



Ленту тормоза выполняют из стальной полосы шириной 0,15 - 0,3 м, толщиной 3 - 6 мм, облицованной с внутренней части тормозными колодками из фрикционного материала; колодки крепят к ленте болтами с потайными головками или стальными лепестками арматуры колодки. К обоим концам полосы приклепывают проушины для валиков, соединяющих ленту с балансиром и коленчатым валом.

Тормозные колодки изготавливают стандартных размеров из различных фрикционных материалов: тканые, из прессованного асбестового волокна с металлической сеткой или специальных пластмасс и других фрикционных материалов. Материал для изготовления тормозных колодок должен обладать высоким коэффициентом трения (0,4 - 0,5), большой прочностью, теплостойкостью, обеспечивать небольшой износ колодок и тормозного шкива и хороший отвод теплоты.

Тормозные колодки могут быть следующих типов: твердые прессованные и мягкие тканевые. Имеется также много различных промежуточных типов прессованно-тканевых колодок. Чем больше твердость колодок, тем меньше их износ, но тем быстрее изнашиваются тормозные шкивы. Мягкие тканевые колодки изнашиваются быстрее, но при этом износ тормозных шкивов меньше. Коэффициент трения мягких колодок обычно выше, чем твердых. Для лебедок глубокого бурения лучшими являются прессованные колодки средней твердости.

Для колодок применяют асбестокаучуковые материале! 6КХ-1 и рети-накс ФК-24А, в котором связкой служат фенолоформальдегидные смолах. Колодки из ретинакса можно применять при удельном давлении 5 - 6 МПа и скорости торможения 50 - 60 м/с. Теплостойкость поверхности этого материала до 1000 °С, по объему 400 - 600 °С. Твердость ретинакса НВ составляет 33, плотность р = 2-103 кг/м3.

Балансиры служат для создания равномерного распределения тормозного усилия между двумя лентами и обеспечения одновременности их работы. Без балансирующих устройств тормоза приходилось бы часто регулировать, однако и это не обеспечивало бы их равномерную нагрузку и происходил бы повышенный износ тормозных колодок. В буровых лебедках балансиры обязательны.

Балансир представляет собой простую конструкцию в виде стальной литой или сварной балки, прикрепленной к раме осью; на концах балансира смонтированы регулировочные болты, к которым крепятся тормозные ленты. Литые балансиры следует изготовлять из углеродистой стали.

Механизмы управления тормозами различных конструкций: с непосредственным или дистанционным управлением, с жесткими механическими связями. Наиболее просты и надежны рычажные механизмы: с рычагом, воздействующим непосредственно на коленчатый вал, с которым соединены тормозные ленты; с рычагом, воздействующим на систему промежуточных рычагов; с рычагом, воздействующим на системы с зубчатыми секторами с переменным передаточным отношением; с рычагом, воздействующим на эксцентрик, который приводит в движение систему рычагов, связанных с тормозными лентами, и др.

Во всех этих системах различными конструктивными средствами обеспечивают в начале торможения при небольшом повороте тормозного рычага большее перемещение тормозных лент и меньший выигрыш в силе торможения, а в конце торможения, наоборот, больший выигрыш в силе при меньшем перемещении лент.
