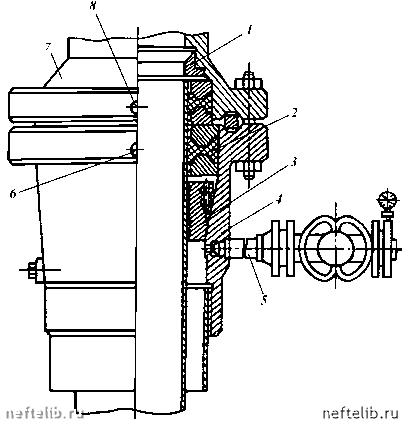

Рис. 21.4. Колонная головка ОКК1

полость корпуса колонной головки промывают водой на свободной слив через манифольд колонной головки.

После ОЗЦ снимают противовыбросовое оборудование, труборез-кой отрезают трубу на высоте 120 мм от верхнего фланца корпуса. Устанавливают пакерное устройство, предварительно смазав резиновый уплотнитель смазочным материалом ЛЗ-162. Далее монтируют крестовину фонтанной арматуры 7 (см. рис. 21.4). Нагнетательный клапан 8 на фланце крестовины фонтанной арматуры до затяжки шпилек должен быть отвинченным (после затяжки ввинтить). Опрессовывают колонную головку вместе с эксплуатационной колонной на давление, соответствующее максимально допустимому внутреннему давлению колонны. Затем опрессовывают колонную головку на герметичность уплотнений смазочным материалом ЛЗ-162. Для этого отвинчивают колпак нагнетательного клапана 8, вставляют в отверстие клапана толкатель и завинчивают колпак до упора, при этом толкатель отведет шарик клапана от посадочного места и создаст зазор. Отвинчивают колпак клапана 6 и вместо него ввинчивают наконечник нагнетателя смазочного материала НС-6х350. Закачивают СМ до того момента, пока он не появится из клапана 8. Вынимают толкатель из клапана 8 и поднимают давление



до допустимого наружного давления колонны. По окончании опрессовки давление сбрасывают. В обоих случаях давление опрессовки не должно превышать давление, указанное в паспорте.

КОЛОННАЯ ГОЛОВКА ТИПА ОКМ

Головка типа ОКМ (рис. 21.5) состоит из корпуса 1, специальной муфты 4, фланца 3 под фонтанную арматуру, патрубка 7 с фланцем, проходного крана 8, стопорных винтов 2, резиновых уплотнительных колец 5 и манжеты б.

Специальную муфту навинчивают на последнюю трубу эксплуатационной колонны и устанавливают в корпусе, навернутом на кондуктор. Уплотнение пространства между корпусом и специальной муфтой осуществляют с помощью двух резиновых колец и одной самоуплотняющейся резинотканевой манжеты. Шесть стопорных винтов в верхнем фланце корпуса предназначены для фиксации специальной муфты и подвешенной на ней эксплуатационной колонны от осевого смещения вверх, вызванного температурным удлинением колонны при эксплуатации скважины. Фланец под фонтанную арматуру укреплен на муфте с помощью резьбы.

В корпусе колонной головки имеются два боковых отверстия, одно из которых заглушают пробкой, а в другое ввинчивают патрубок с фланцем, к которому подсоединяют кран и свободный фланец. Во фланце патрубка устанавливают вентиль с манометром для контроля давления в межтрубном пространстве.

Порядок монтажа. Корпус колонной головки навинчивают на резьбу верхней трубы кондуктора. Для предотвращения механических повреждений внутренней корпусной поверхности корпуса при спускоподъемных операциях в корпусе устанавливают предохранительную втулку, которая фиксируется шестью стопорными винтами. На корпусе головки монтируют

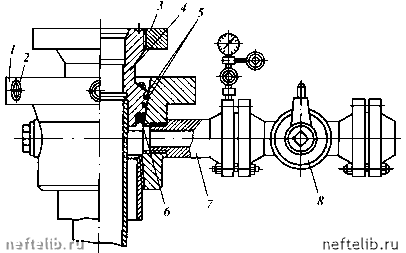

Рис. 21.5. Колонная головка типа ОКМ



противовыбросовое оборудование и продолжают бурение под эксплуатационную колонну.

Перед спуском эксплуатационной колонны предохранительную втулку извлекают с помощью труболовки. При спуске эксплуатационную колонну не доводят до проектной глубины на 4-8 м и сажают на спайдер или элеватор. После этого на последнюю трубу навинчивают специальную муфту без фланца под фонтанную арматуру. С помощью допускной трубы, которую ввинчивают в верхнюю резьбу специальной муфты, последнюю сажают на коническую поверхность корпуса колонной головки и фиксируют там стопорными болтами.

После окончания цементирования эксплуатационной колонны и ОЗЦ колонную головку на устье скважины опрессовывают на давление, допустимое для опрессовки эксплуатационной колонны. Результаты опрессовки оформляются актом.

После опрессовки демонтируют противовыбросовое оборудование и на верхний конец муфты специальной навинчивают фланец под фонтанную арматуру.

Техническая характеристика колонных головок типа ОКМ

Шифр оборудования.................... ОКМ1-140- 146x219;

ОКМ1-140- 146x245; ОКМ1-140- 168x245

Условный диаметр прохода, мм:

фланца корпуса....................... 280

боковых отводов..................... 65

Давление, МПа:

рабочее...................................... 14

пробное..................................... 28

Проводимая среда........................ Нефть, газ, газоконденсат, буровой раствор, пластовая вода

Температура среды, °С:

проводимой.............................. 120

окружающей............................ 40

КОЛОННАЯ ГОЛОВКА ТИПА ООК

В эксплуатации находятся колонные головки ООК1, ООК2, ООК3. Головки ООК1 применяют для обвязки двух колонн (кондуктор, эксплуатационная), ООК2 - для обвязки трех колонн (кондуктор, промежуточная, эксплуатационная), ООК3 - для обвязки четырех колонн.

Модель ООК-1-21-146х219 расшифровывается следующим образом: О - оборудование; О - обсадных; К - колонн; 1 - схема (модель); 21 - рабочее давление, МПа; 146 - диаметр эксплуатационной колонны, мм; 219 - диаметр кондуктора, мм.

Рассмотрим устройство и порядок монтажа колонной головки ООК2 (рис. 21.6). Колонная головка состоит из двух секций: нижней и верхней. Основные детали нижней секции: корпус 8; клиновая подвеска 7, состоящая из трех клиньев, связанных между собой шарнирами; катушка 6. В корпусе имеются два отверстия, в одно из которых ввинчивают манифольд для контроля межколонного пространства, другое заглушено пробкой. Основными деталями верхней секции являются корпус 4, который навинчивают на патрубок 5, клиновая подвеска 3, пакер 2 для герметизации межтрубного пространства промежуточной и эксплуатационной колонн, катушка 1 .
