тественной и искусственной трещиноватости, значения давления в поро-вом пространстве, пористости, проницаемости горных пород и вязкости жидкости разрыва, подачи насосов. Разрыв пласта сопровождается одновременно тремя явлениями: упругой и пластической деформацией горных пород, движением вязкой жидкости или суспензии по трещине, фильтрацией жидкости в горных породах.

ГРП в песчано-глинистых толщах прогибов и впадин на небольших глубинах происходят при давлениях столба бурового раствора, значительно меньших геостатических давлений. С глубиной давления ГРП возрастают и на больших глубинах приближаются к геостатическому давлению. Подобное явление наблюдается и в районах спокойного залегания горных пород, где проявление тектонических напряжений маловероятно, и в районах напряженной складчатости. Возрастание давлений ГРП с глубиной различные исследователи объясняют по-разному.

По многим данным, боковые составляющие напряжений в породах ax, Gy меньше вертикальной составляющей az на значение коэффициента бокового распора а:

Значение а зависит от коэффициента Пуассона v для рассматриваемой породы.

Предполагается, что с глубиной под действием больших геостатических давлений и температур породы становятся более пластичными, и gx, Gy и Gz постепенно выравниваются, что может обусловить увеличение давлений ГРП. Согласно этой точке зрения, образующиеся в пластах трещины гидроразрыва должны быть преимущественно вертикальными.

Рассмотренные причины ГРП при давлениях меньше геостатических позволяют объяснить многие особенности ГРП в осадочных толщах. Так, в монолитной однородной толще пород напряжения в приствольной зоне скважины почти не меняются, и для ее гидроразрыва необходимо создать давление в скважине, близкое или превышающее геостатическое. Если ствол скважины длительное время не закреплен колонной, то деформации глинистых пластов увеличиваются, напряжения в породах вблизи ствола скважины снижаются, что приводит к уменьшению давления ГРП.

На значение давления ГРП большое влияние оказывают реологические свойства жидкостей: чем больше значения динамического напряжения сдвига и структурной вязкости жидкости, тем при меньших давлениях возникают ГРП. Связано это с тем, что слабофильтрующиеся жидкости оказывают большее гидродинамическое давление на стенки трещин разрыва, чем менее вязкие и легко фильтрующиеся в породы жидкости.

Буровые и цементные растворы создают повышенное давление на пласт, что иногда приводит к ГРП и поглощению жидкости.

Буровые и цементные растворы по своим физическим, структурно-механическим свойствам в процессе расширения трещины значительно отличаются от жидкостей разрыва, применяемых в нефтедобыче. Они также являются вязкопластическими жидкостями, но имеют высокую водоотдачу.

Водоотдача цементного раствора может быть в десятки раз больше водоотдачи бурового раствора на водной основе.

Цементные растворы при наличии пористой (трещиноватой) проницаемой среды склонны не только отфильтровывать свою, но и пропускать



через себя постороннюю воду. Цементные растворы обладают способностью загустевать, схватываться и превращаться в прочный камень. Все эти свойства находятся в тесном взаимодействии между собой.

ГРП вызывают и другие технологические факторы. Так, спуск бурильного инструмента в скважину с повышенной скоростью приводит к возникновению дополнительных гидродинамических давлений в стволе скважины, что нередко является причиной раскрытия трещин в породах и поглощения бурового раствора.

Таким образом, на давления ГРП влияют как геологические особенности разрезов, так и технологические факторы. В таких условиях прогноз давления ГРП в бурящихся скважинах связан со значительными трудностями.

МЕТОДЫ ИЗУЧЕНИЯ ПОГЛОЩАЮЩИХ ГОРИЗОНТОВ

Данные о строении поглощающего пласта, его толщине и местоположении, интенсивности поглощения (водопроявления), размерах и направлении перетоков могут быть получены гидродинамическими, геофизическими методами исследований и с помощью отбора керна или шлама (рис. 7.1).

В зависимости от степени изученности разбуриваемой площади применяется один из двух комплексов исследований: оперативный или детальный.

Оперативный комплекс глубинных исследований включает: определение границ поглощающих пластов, их относительной приемистости и нали-

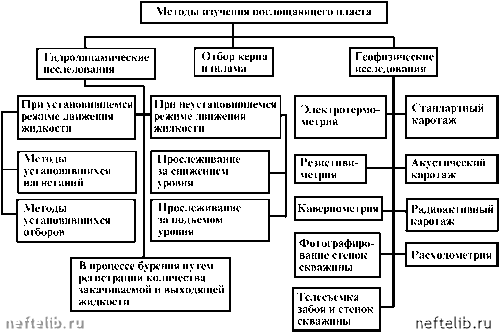

Рис. 7.1. Классификация методов изучения поглощающих пластов (по В.И. Крглову)



чия перетоков жидкости по стволу скважины из одного пласта в другой; определение фактического диаметра скважины в интервале поглощающего пласта с помощью каверномера и замер пластового давления глубинным манометром.

Для определения интенсивности поглощения бурового раствора существует несколько способов: один из них - по разности количества закачиваемого и выходящего из скважины бурового раствора. Однако это приближенный метод. Способ определения потери бурового раствора в процессе бурения более точен, так как при этом учитывается, кроме изменения объема жидкости в циркуляционной системе, избыточное давление на поглощающий пласт, что дает количественное значение интенсивности поглощения бурового раствора при определенном избыточном давлении.

ИЗМЕНЕНИЯ ГИДРОДИНАМИЧЕСКИХ ДАВЛЕНИЙ В НЕОБСАЖЕННЫХ СКВАЖИНАХ

Гидравлическое давление в скважине при выполнении различных технологических операций в ходе бурения (спуск и подъем бурильной колонны, восстановление циркуляции, расхаживание турбобура в скважине, промывка и др.) постоянно изменяется. Значение изменения этого давления зависит от ряда факторов (скорости движения бурильной колонны, ее компоновки, конструкции скважины, показателей бурового раствора и др.). Поэтому одной из основных причин осложнений (поглощений) в скважине является превышение гидравлического давления в скважине над критическим его значением или снижение по сравнению с ним. В первом случае происходит гидравлический разрыв горных пород, во втором - возникают нефтегазоводопроявления.

Известно несколько работ для определения гидродинамического давления в скважине при движении колонны бурильных или обсадных труб.

Эти работы показали, что темп роста гидродинамического давления в скважине зависит от размера зазора между бурильным инструментом и стволом скважины, скорости спуска инструмента и показателей свойств бурового раствора. Прирост гидродинамического давления в скважине на каждые 1000 м глубины против гидростатического при спуске инструмента достигает 4,5 - 5,0 МПа.

В покоящемся буровом растворе гидростатическое давление не остается постоянным. Оно непрерывно изменяется из-за температурных колебаний, седиментационного, контракционного и фильтрационного процессов при одновременном нарастании структурно-механических свойств бурового раствора.

Забойное давление в глубоких скважинах. Одна из функций бурового раствора - создание гидростатического давления рг на забой и стенки скважины в целях предотвращения обвалообразований и газонефтеводо-проявлений. Ограничением является недопущение гидроразрывов пластов и поглощения раствора.

Из основного уравнения гидростатики давление рг на глубине z определяется по формуле

Рг = Р0 + pgz, (7.8)

где р0 - давление на свободной поверхности жидкости; р - плотность бурового раствора; g - ускорение сил1 тяжести.
