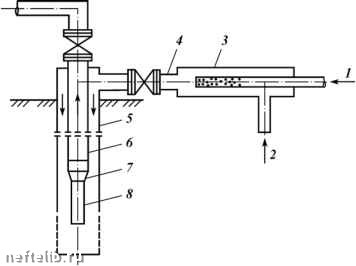

Рис. 13.7. Схема однорядного лифта при аэрации:

1, 2 - линии подачи соответственно газа и жидкости; 3 - смеситель; 4 - заижка; 5 - обсаая колонна; 6, 8 - НКТ; 7 - переводник

пределах 0,15 - 0,30 м/с. Если это условие не выполняется, то пузырьки воздуха будут всплхвать, образуя воздушную подушку в затрубном пространстве, что приведет к срыву процесса аэрации.

Кроме того, необходимо следить, чтобы давление на преодоление гидравлических потерь и разности плотности жидкости (смеси) в трубах и затрубном пространстве в сумме не превышало максимального давления, развиваемого компрессором.

Рис. 13.8. Аэратор:

1 - гайка быстрого соединения; 2

расходомер воздуха



Практически процесс аэрации необходимо начинать при подаче воды 4,5 - 5,5 л/с (в скважинах с эксплуатационной колонной диаметром 146 мм и НКТ диаметром 73x60 мм) и при подаче воздуха 120-130 л/с (7,5 м3/мин) компрессором УКП-80.

Процесс аэрации всегда надо начинать при заполненной жидкостью скважине. Если уровень жидкости в скважине был снижен с помощью какого-либо метода, а приток не получен, то перед аэрацией скважину опять необходимо заполнить жидкостью.

Сначала в работу включают цементировочный (промывочный) агрегат для определения давления в нагнетательной линии при оптимальной подаче жидкости. Это давление не должно превышать 4,0 - 4,5 МПа. Потом подключают компрессор, и давление в нагнетательной линии возрастает (приблизительно на 1,0-1,5 МПа за счет увеличения скорости потока).

С этого момента начинается первый этап аэрации. По мере нагнетания воды и воздуха давление в затрубном пространстве постепенно возрастает, достигая определенного значения, и некоторое время держится на одном уровне.

Повышение давления объясняется тем, что при движении вниз циркулирующей смеси плотность жидкости в НКТ в начальный период превышает плотность смеси в кольцевом пространстве, вследствие чего создается дополнительное давление. Когда аэрированная смесь достигает башмака и проходит внутрь НКТ, разность плотностей постепенно исчезает, а давление опять падает. Если во время закачки аэрированной жидкости давление на нагнетательной линии начнет превышать рабочее давление компрессора (газа в коллекторе), то необходимо увеличить подачу жидкости или на некоторое время отключить компрессор (закрыть газ).

Воздух (газ) из смеси попадает в НКТ и вызывает выброс жидкости.

Плотность смеси в трубах постепенно уменьшается, и давление в нагнетательной линии падает. С момента начала падения давления уменьшают подачу жидкости, для чего агрегат переводят на первую скорость, а потом его останавливают, оставляя работать компрессор.

Для контроля за увеличением депрессии необходимо измерять количество вытесненной из скважины жидкости объемным или другим способом.

В момент снижения давления в затрубном пространстве пласт может начать работать. Это становится заметно по повышению давления на буфере и в затрубном пространстве.

При работе пласта скважину переключают на запасную линию или через тройник на ней для отрабатывания, после чего струю направляют на рабочую линию через штуцер.

При отсутствии притока из скважины в момент первого падения давления процесс аэрации продолжают.

13.15. СНИЖЕНИЕ УРОВНЯ ЖИДКОСТИ В СКВАЖИНЕ В УСЛОВИЯХ АНОМАЛЬНО НИЗКОГО ПЛАСТОВОГО ДАВЛЕНИЯ

Нефтеносные пласты встречаются на большой глубине, но с пластовыми давлениями ниже гидростатического на 14-15 МПа. В таких скважинах уровень жидкости устанавливается значительно ниже устья.



Вызвать приток из такого пласта обычным методом очень трудно, а иногда и невозможно. Во время работы компрессора, например, создается дополнительное противодавление на пласт, вследствие чего поглощается жидкость, уровень ее в обсадной колонне снижается, и компрессор работает, не выполняя своей роли.

Естественно, что чем ниже уровень жидкости в скважине, тем труднее дренировать пласт и получать из него устойчивый приток флюида. Для вызова притока из пласта с низким пластовым давлением необходимо применять особые технологические приемы, при которых повышение уровня в скважине не вызовет повышения давления на забой.

Рассмотрим технологическую схему вызову притока и дренирования


Рис. 13.9. Технологическая схема вызова притока
