Шаг резьбы P, мм................................................................................................ 3,175 005

Глубина резьбы h1, мм........................................................................................ 1,810-J;0;5

Рабочая высота профиля h, мм........................................................................ 1,734

Радиусы закругления, мм:

r........................................................................................................................ 0,508

Г1....................................................................................................................... 0,432

Зазор z, мм........................................................................................................... 0,076

Угол уклона ф....................................................................................................... 1°4724"

Конусность 2tg ф................................................................................................. 1:16

Примечания. 1. Шаг резьбы должен измеряться параллельно оси резьбы трубы и муфты. 2. Размеры r и r1 приведены в качестве справочных для проектирования резьбонарезного инструмента.

Размеры резьбовых соединений бурильных труб типов 1 и 2 приведены на рис. 19.11.

Профиль трапецеидальной резьбы труб типов 3 и 4 и их резьбовые соединения приведены соответственно на рис. 19.12 и 19.13.

К высаженному концу труб ВК и НК предъявляются следующие требования.

Торец трубы должен быть перпендикулярен к оси резьбы. Неперпендикулярность не более 0,06, неплоскостность - не более 0,1 мм. Оси резьбы и конического стабилизирующего пояска должны совпадать. Допустимое отклонение от соосности не более 0,04 мм. Разностенность в плоскости торца трубы должна быть не более: 4 мм для труб диаметром 73 мм; 4,5 мм для груб диаметром 89 и 102 мм; 5 мм для остальных диаметров труб 114, 127 и 140 мм Поверхности конического стабилизирующего пояска и торца трубы должны быть гладкими, без заусенцев и других дефектов. На наружной поверхности высаженной части трубы, подвергающейся механической обработке, допускается выполнять переход с конического стабилизирующего пояска на цилиндрическую поверхность под углом не более 15 % с оси трубы. Место перехода механически обработанной поверхности трубы к необработанной поверхности наружного диаметра высадки допускается выполнять под углом не более 15° к оси трубы. Наружный диаметр высадки должен допускать прохождение гладкого калибра кольца диаметром на 2,5 мм меньше диаметра высадки.

Трубы и муфты в зависимости от групп прочности изготовляют из углеродистых (сталь марки 45) и легированных сталей марок 38ХНМ, 36Г2С, 35Г2СВ и др. Трубы групп прочности К, Е изготовляют из легированных сталей путем нормализации с отпуском или из углеродистых сталей (закалка, отпуск) группы прочности Л,

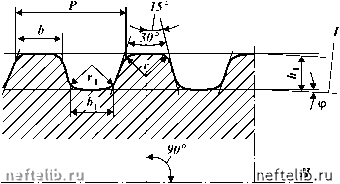

Рис. 19.12. Профиль транецеидальной резьбы труб тинов 3 и 4:

I - линия, параллельная оси резьбы трубы; II -ось резьбы трубы

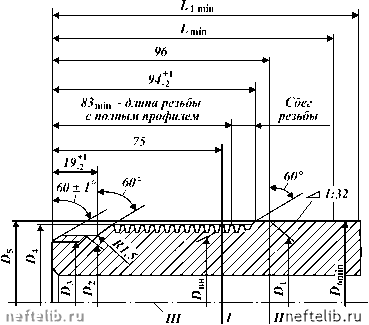

Рис. 19.13. Резьбовое соединение бурильных труб типов 3, 4:

I - основная плоскость; II - расчетная плоскость конического стабилизирующего пояска; III ось резьбы

а трубы групп прочности выше Л (М, Р) - из легированных сталей (закалка - отпуск).

Трубы и муфты должны изготовляться из сталей групп прочности, приведенных в табл. 19.5.

Муфты для труб типов 1 и 2 диаметром 114 мм и менее должны изготовляться из сталей группы прочности с более высокими механическими свойствами. По соглашению изготовителей и потребителя допускается изготовление труб и муфт одной группы прочности.

Трубы диаметром более 114 мм и муфты к ним изготовляются одной группы прочности.

Таблица 19.5

Механические свойства материала труб и муфт

Показатель

Группа прочности стали

Временное сопротивление оп, МПа, не

1078

менее

Предел текучести от, МПа, не менее

Относительное удлинение 5, %, не ме-

Относительное сужение после разры-

ва Ц1, %, не менее

Ударная вязкость KCV, Дж/м2, не ме-

39,2

39,2

39,2

39,2

39,2

29,4

29,4

Пр имечания. 1. Трубы групп прочности Р и Т изготовляются по соглашению изготовителя с потребителем. 2. При переводе плавок из группы прочности К в Д в маркировке и сопроводительном документе должны быть указаны обе группы.



На каждой бурильной трубе на расстоянии 0,4 - 0,6 м от ее конца наносится маркировка клеймами: номер трубы, группа прочности, толщина стенки, наименование или товарный знак завода-изготовителя, месяц и год выпуска. Клеймо должно быть обведено светлой краской. На каждой муфте должен быть выбит товарный знак завода-изготовителя. Все клейма на каждой трубе и муфте наносятся вдоль образующей, Рядом с клеймами на каждой трубе вдоль образующей наносится маркировка устойчивой светлой краской.

19.3. ЗАМКИ ДЛЯ БУРИЛЬНЫХ ТРУБ С ВЫСАЖЕННЫМИ КОНЦАМИ

Замки для бурильных труб служат для соединения в колонны бурильных труб типов 1-4. Замок состоит из двух деталей - ниппеля и муфты, соединяемых конической замковой резьбой.

Замки для бурильных труб изготовляются по ГОСТ 5286-75 пяти типов (табл. 19.6). Замки изготовляются: правые с правой замковой резьбой и резьбой для соединения замка с трубой.

Основные размеры и масса замков должны соответствовать указанным в табл. 19.7.

Пример условного обозначения замков с нормальным проходным отверстием и наружным диаметром 108 мм с правой (ЗН-108 ГОСТ 5286-75) и левой (ЗН-108Л ГОСТ 5286 - 75) резьбой.

Замки изготовляются из стали марки 40ХН по ГОСТ 4553-71 со следующими механическими свойствами после термообработки.

Временное сопротивление разрыву Рв, МПа 882

Предел текучести Рт, МПа................................... 735

Относительное удлинение 5, %............................ 10

Относительное сужение %.............................. 45

Ударная вязкость KCV, кДж/м2.......................... 686

Твердость по Бринеллю НВ.................................. 285 - 341

При необходимости получения более высоких механических свойств ( Рв, Рт) рекомендуется использовать замки размером свыше 120 мм из стали марок 40ХМ1ФА и 38ХНЗМФА (Р = 8821078 МПа).

Таблица 19.6

Тины бурильных замков

Обозначение типов

ЗШК ЗУК

Наименование

проходным

Замок с нормальным отверстием

Замок с широким проходным отверстием

Замок с увеличенным проходным отверстием

Замок с широким проходным отверстием с конической расточкой

Замок с увеличенным проходным отверстием с конической расточкой

Область применения

Для соединения труб с высаженными внутрь концами Для соединения труб с высаженными внутрь и наружу концами

Для соединения труб с высаженными внутрь концами с коническими стабилизирующими поясками

Для соединения труб с высаженными внутрь и наружу концами с коническими стабилизирующими поясками
