этап ГГ). Регистрирующий манометр записывает восстановление давления в емкости по мере ее заполнения. Гидравлическая система опробователя в конце исследования закрывает входной клапан емкости. В результате отобранная проба запирается, избыточное давление под прижимной лапой снижается, и под действием пружины она возвращается в транспортное положение (рис. 10.2, этап ГГГ).

ИСПЫТАТЕЛИ ПЛАСТОВ

Из экспресс-методов, применяемых при исследованиях в скважине, наиболее распространен способ с использованием испытателя пластов, спускаемого на колонне труб.

Его применяют для испытания объектов сразу после их вскрытия, и поэтому при соблюдении правильной технологии испытания он позволяет получить наиболее достоверную оценку незагрязненного буровым раствором пласта.

Испытатель пластов применяют и в обсаженных скважинах, в частности, при испытании пластов с низким пластовым давлением, для очистки призабойной зоны, для испытания обсадных колонн на герметичность и выявления в них участков нарушения герметичности и при других работах, когда в ограниченном объеме ствола скважины надо создать депрессию.

Современный пластоиспытатель включает инструменты, аппараты и приборы, скомпонованные воедино для выполнения функций, необходимых при испытании пласта и проведении измерений. Такой испытатель называют комплектом испытательн1х инструментов (КИИ). Применяющиеся в настоящее время комплекты пластоиспытателей разработаны совместно Грозненским и Уфимским нефтяными научно-исследовательскими институтами и носят название КИИ - ГрозУфНИИ. Имеется несколько типоразмеров пластоиспытателей, которые охватывают весь диапазон диаметров скважин от 76 до 295,3 мм (табл. 10.4).

В состав пластоиспытателя входят следующие основные узлы (рис. 10.3): циркуляционный клапан, переводник с глубинным регистрирующим манометром, запорный поворотный клапан (ЗПК), гидравлический испыта-

Таблица 10.4

Техническая характеристика комплектов испттательных инструментов

Показатель

пластоиспытателя

КИИ-65

КИИ-95

КИИ-146

Наружный диаметр корпуса, мм

Диапазон диаметров скважин, мм

76- 109

109- 150

190-295

Общая длина комплекта, м

20,0

21,6

17,8

Общая масса комплекта, кг

1200

Допустимая нагрузка, кН:

сжатия

растяжения

Допустимое внешнее давление, МПа

Максимальная температура окружающей среды,

°С, для комплекта с резиной:

обычной

термостойкой



Рис. 10.3. Схема пластоиспгтателя:

1 - бурильные трубы; 2 - циркуляционный клапан; 3 - глубинные манометры; 4 - запорный поворотный клапан; 5 - гидравлический испытатель пластов; 6 - ясс; 7 - безопасный переводник; 8 - пакер; 9 - фильтр; 10 - хвостовик; 11 - опорный башмак (пята)

переводник, пакер,

главное звено пла-

тель пластов (ИПГ), ясс, безопасный фильтр-хвостовик, опорный башмак.

Гидравлический испытатель пластов стоиспытателя - оснащен уравнительным и приемным клапанами. Уравнительный клапан в открытом состоянии обеспечивает гидравлическую связь между подпакерным и надпакерным пространствами, уравнивая в них гидростатическое давление, а также служит для пропуска жидкости при спуске и подъеме КИИ во избежание эффекта поршневания. По истечении определенного промежутка времени после закрытия уравнительного клапана срабатывает специальное гидравлическое реле времени, управляющее приемным клапаном. Он открывает доступ пластовому флюиду в бурильную колонну над пластоис-пытателем. Реле времени срабатывает под воздействием сжимающей нагрузки, возникающей при частичной разгрузке бурильной колонны на забой (на 60-120 кН). По окончании испытания под действием растягивающего усилия приемный клапан закрывается. Запорный поворотный клапан закрывается путем вращения бурильной колонны с поверхности и служит для перекрытия проходного канала в бурильную колонну. После его закрытия регистрируется процесс восстановления давления в подпакерном пространстве. Имеются одно- и многоцикловые запорно-поворотные клапаны.

Циркуляционный клапан, установленный над запорным поворотным клапаном, служит для возобновления циркуляции бурового раствора по стволу скважины. Для его срабатывания необходимо, чтобы давление внутри бурильной колонны на 7-10 МПа превышало внешнее гидростатическое давление.

В комплект КИИ входят также несколько глубинных манометров, которые помещают в приборном патрубке и устанавливают в других местах для записи изменения давления. Одновременное использование нескольких манометров позволяет контролировать достоверность полученной информации об изменении давления и надежность срабатывания систем пласто-испытателя. Проверку осуществляют сопоставлением диаграмм, записанных в разных пунктах. Применяют регистрирующие манометры поршневого или геликсного типа. Поршневые манометры используют чаще, хотя по сроку службы и точности измерения они уступают геликсным. Вместе с манометром иногда применяют регистрирующий термометр.

Пластоиспытателями управляют с поверхности. В соответствии с командами пластоиспытатель выполняет следующие функции: изолирует интервал ствола скважины напротив исследуемого объекта от остальной его части, вызывает приток пластового флюида созданием депрессии на пласт, отбирает пробы пластового флюида для исследования, регистрирует восстановление давления в подпакерной зоне.

Изменения давления регистрируются автоматически в течение всего



периода нахождения пластоиспытателя в скважине в пределах ресурса рабочего времени манометра.

Описанный выше тип пластоиспытателя КИИ - ГрозУфНИИ работает следующим образом.

Под действием усилия сжатия за счет разгрузки на забой части веса колонны бурильных труб пакерующее устройство изолирует подлежащий испытанию объект от остальных проницаемых зон в стволе скважины и от воздействия гидростатического столба жидкости; на этой стадии надпакер-ная и подпакерная зоны сообщаются между собой (рис. 10.4, этап Г).

По истечении определенного времени срабатывает гидравлическое реле, и закрывается уравнительный клапан (рис. 10.4, этап ГГ), а затем открывается приемный клапан ИПГ (рис. 10.4, этап ГГГ), через который подпакер-ное пространство сообщается с внутренней полостью бурильных труб, частично заполненных жидкостью. Давление под пакером резко уменьшается до значения гидростатического давления столба жидкости в колонне труб, и на исследуемый пласт действует депрессия, приводящая к притоку пластового флюида внутрь бурильной колонны. При интенсивном притоке на конце отводного трубопровода на устье отмечается выход воздуха, жидкости, заполняющей колонну, и даже пластового флюида. Вращением колонны труб с поверхности закрывают запорный поворотный клапан и записывают кривую восстановления давления. На конечном этапе дают натяжение инструмента, под воздействием которого закрывается приемный клапан ИПГ, и некоторое время спустя открывается уравнительный клапан, восстанавливающий гидравлическую связь подпакерной зоны с надпакерной. Давление в этих зонах выравнивается, и под влиянием натяжения пакер восстанавливает свою форму. В некоторых случаях для его

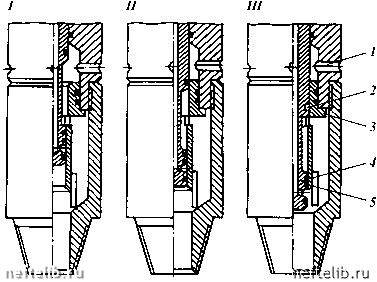

Рис. 10.4. Этапы работы клапанов ИПГ:

1 - уравнительные каналы; 2 - уплотнитель уравнительного клапана; ственно уравнительного и приемного клапанов; 4 - приемный клапан

3, 5

гильзы соответ-
