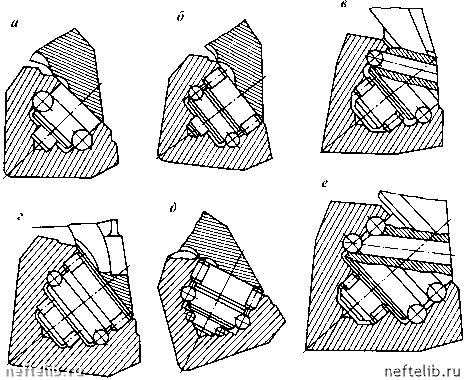

Рис. 4.4. Конструктивные схемы опор шарошечных долот

один роликовый подшипник, один шариковый и один подшипник скольжения;

один шариковый и один роликовый подшипники;

два роликовых подшипника и между ними шариковый подшипник;

один роликовый и два шариковых подшипника разного размера (один из них замковый), расположенные в нижней части цапфы;

два шариковых подшипника одного размера (оба замковые) и один роликовый подшипник;

два шариковых подшипника разного размера (один замковый), расположенные в верхней части цапфы, и один роликовый подшипник;

три шариковых подшипника разного размера;

подшипники: скольжения, шариковый, роликовый.

Двухрядные опоры: ролик - опора скольжения (см. рис. 4.4, а), шарик - шарик, шарик - ролик (см. рис. 4.4, в) применяются главным образом в долотах диаметром менее 145 мм. Трехрядные опоры с двумя радиальными роликовыми подшипниками и шариковым замковым рядом (см. рис. 4.4, г) или с опорой в виде подшипника скольжения (см. рис. 4.4, б) применяются при конструировании долот для бурения с высокими осевыми нагрузками и большими скоростями вращения. Трехрядные опоры, включающие роликовый подшипник и два ряда шариковых подшипников (см. рис. 4.4, д, е) применяют в долотах диаметром 145-190 мм.



Трехрядные шариковые опоры имеют ограниченное применение, так как они не оправдывают сложности их изготовления. Четырехрядные опоры применяются в долотах диаметром более 214 мм.

В последнее время во ВНИИБТ и других организациях созданы долота с герметизированной опорой, заполняемой во время сборки долота консистентной смазкой. Наиболее перспективным следует считать создание шарошечных долот с лубрикаторами, обеспечивающими подвод смазки к опорам шарошек в течение всего времени работы долота на забое.

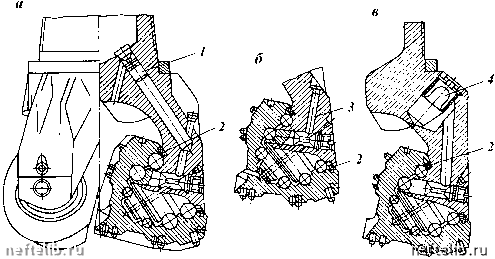

На рис. 4.5 показаны три схемы герметизации опор долота. Для нормальной работы уплотнения опоры снабжаются компенсирующими устройствами, выравнивающими перепад давления при спуске долота в скважину. Для этого лапа долота снабжается компенсатором в виде поршневого лубрикатора 1 (см. рис. 4.5, а), фетрового фильтра 3 (см. рис. 4.5, б) или эластичной диафрагмы 4 (см. рис. 4.5, в). Смазка в лапах долота изолируется от внешней среды разделителем, к поверхности которого имеется доступ промывочной жидкости. По мере увеличения перепада давления за счет разности давлений на разделителе и опоре смазка постепенно выдавливается наружу. Уплотнительная манжета 2 должна герметизировать опору со стороны торца шарошки и снижать до минимума расход смазки через зазоры между манжетой и шарошкой.

Опыт бурения показал, что наилучшую компенсацию обеспечивает конструкция, не имеющая подвижных элементов, способных заклиниваться при перемещении (см. рис. 4.5, в).

Для бурения пород различной твердости изготовляют трехшарошеч-ные долота двух типов:

1) со смешенными осями цапф лап относительно оси долота;

2) без смещения осей цапф лап относительно оси долота.

Буровые долота со смещенными осями цапф лап относительно оси долота, кроме дробящего действия, производят скалывание породы за счет


Рис. 4.5. Герметизированные маслонаполненные опоры

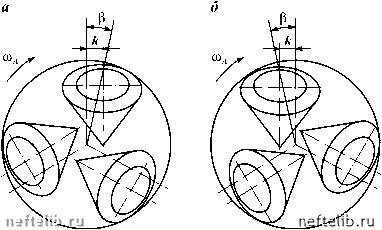

проскальзывания зубьев или штырей шарошек относительно забоя. Оси вращения шарошек могут быть смещены по направлению вращения юд долота или против него для увеличения скольжения. На рис. 4.6, а показано положительное смещение; на рис. 4.6, б - отрицательное. Значения смещения к и угла разворота р выбирают в зависимости от типа и размера долота.

Долота типа М (рис. 4.7, а) предназначены для бурения мягких несцементированных малоабразивных пород, поэтому они снабжены двух- или трехконусными самоочищающимися шарошками со смещенными в сторону вращения долота осями цапф относительно оси долота. Шарошки имеют крупные зубья большой высоты, длины и шага с малыми углами заострения. Угол наклона оси шарошки к оси долота 55-57°30, что позволяет вписывать в заданный диаметр шарошки больших размеров. Форма забоя выпукло-вогнутая.

Долота типа МС (см. рис. 4.7, а) применяются для бурения мягких, перемежающихся с более твердыми прослойками малоабразивных пород. Их шарошки двух- и трехконусные с самоочищающимися зубьями. Смещение осей шарошек у долот типа МС меньше, чем у долот типа М.

Долота типа С (рис. 4.7, б) используются для бурения малоабразивных пород средней твердости. Шарошки у долот типа С двух- и трехконусные, самоочищающиеся, со смещением осей цапф в сторону вращения долота. Зубья шарошек короче, с меньшим шагом и большими углами заострения, чем у долот типов М и МС.

Для бурения мягких и средних по твердости пород, но обладающих высокой абразивностью, применяются долота типов М3, МС3 и С3. Эти долота по конструктивным параметрам аналогичны долотам типов М, МС и С, но вместо литых зубьев в шарошки запрессованы твердосплавные штыри с клиновидной рабочей поверхностью.

Буровые долота дробящего (ударного) действия типов СТ, Т, ТК и К изготовляются без смещения осей цапф лап относительно оси долота. Породы разрушаются главным образом за счет динамического воздействия твердосплавных штырей и зубьев шарошки по забою скважины.


Рис. 4.6. Схемы смещений осей шарошек в плане
