тролируются внутренняя резьба профиля ТТ и коническая расточка, а также внутренняя и наружная замковые резьбы.

Промышленностью осваиваются ведущие бурильные трубы цельной конструкции квадратного и шестигранного сечений, аналогичные стандарту АНИ-7.

19.2. БУРИЛЬНЫЕ ТРУБЫ С ВЫСАЖЕННЫМИ КОНЦАМИ И МУФТЫ К НИМ

Для увеличения толщины стенок и прочности бурильных труб в нарезанной части концы их высаживаются внутрь или наружу (ГОСТ 631- 75). Бурильные трубы соединяются в колонну с помощью замков. На конец трубы (типов 1, 2 по ГОСТ 631 -75) навинчивается на резьбе треугольного профиля муфтовая или ниппельная часть замка. С целью упрочнения и исключения возможности усталостного разрушения трубы по трубной резьбе применяются бурильные трубы (типов 3, 4 по ГОСт 631-75) с высаженными внутрь и наружу концами и коническими стабилизирующими поясками. В практике бурения их называют соответственно ТБВК

и ТБНК.

Короткие трубы (6 м) с резьбой треугольного профиля соединяются между собой соединительными муфтами.

Размеры и массы труб типа 1 и муфт к ним должны соответствовать рис. 19.7 и табл. 19.2, типа 2 - рис. 19.8 и табл. 19.3, типа 3 - рис. 19.9, а и табл. 19.4, типа 4 - рис. 19.9, б и табл. 19.4.

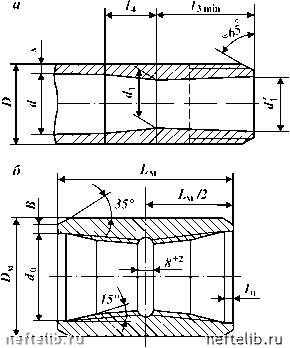

Рис. 19.7. Трубы типа 1 с высаженными внутрь концами и муфты к ним:

а - труба; б - муфта

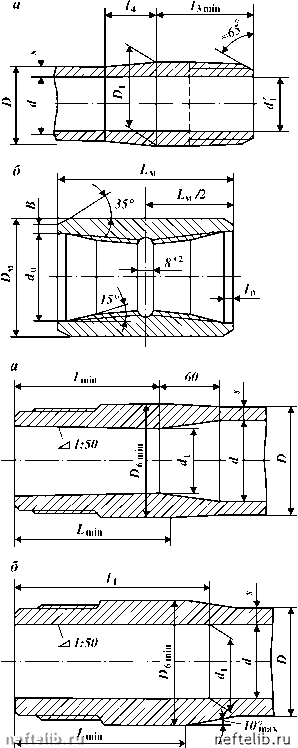

Рис. 19.8. Трубы тина 2 с высаженными наружу концами и муфты к ним:

а - труба; б - муфта

Рис. 19.9. Трубы с коническим стабилизирующим нояском:

а - конец трубы типа 3 с высаженными внутрь концами и коническими стабилизирующими поясками; б - конец трубы типа 4 с высаженными наружу концами и коническими стабилизирующими поясками



Размеры (в мм) труб типа 1 с высаженными внутрь концами и муфты к ним

Условный диаметр трубы

Труба

Муфта

Масса, кг

Наружный диаметр D

Толщина стенки s

Внутренний диаметр d

Высадка

Наружный диаметр Dм

Длина Lм

Расточка

Ширина торцовой плоскости В

1 м гладкой трубы

двух

высадок

(для одной трубы)

муфты

Длина до переход-

части

3 mm, не

менее

Длина переходной части L

Диаметр прохода

Диаметр d0

Глубина

60,3

46,3

63,5

9,15

-2,7

42,3

11,3

73,0

59,0

76,2

11,4

-4,2

55,0

14,2

51,0

16,8

89,0

75,0

14,2

-4,4

71,0

17,8

67,0

21,2

101,6

87,6

104,8

16,4

-7,0

85,6

18,5

83,6

20,4

81,6

22,4

114,3

100,3

117,5

18,5

-9,0

98,3

20,9

96,3

23,3

94,3

25,7

92,3

28,0

127,0

113,0

130,2

20,7

-10,0

111,0

23,5

109,0

26,2

107,0

28,9

139,7

123,7

144,5

26,0

-14,0

121,7

29,0

119,7

32,0

117,7

35,0

168,3

150,3

171,5

35,3

-16,7

145,3

39,0

10,8

Примечания. 1. При вычислении массы плотность стали принята равной 7,85 г/см3. 2. Размер /1 (длина переходной части) является справочным. 3. Размер dJ может быть равен d1. 4. По соглашению изготовителя с потребителем допускается изготовление труб с меньшими толщинами стенок. 5. Наружный диаметр конца трубы с условным диаметром 140 мм на длине не менее /s mm должен быть не менее 141,3 мм.
