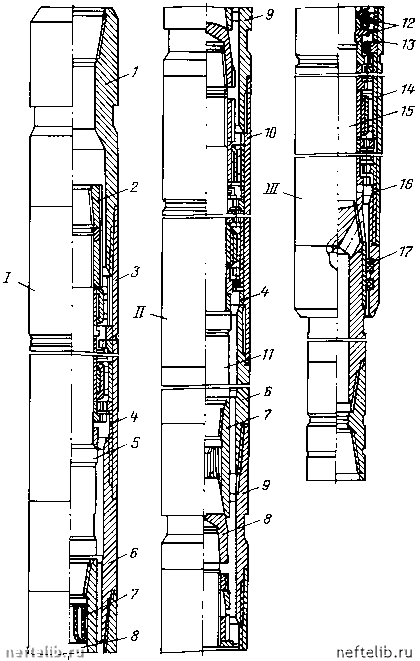

Рис. 20.8. Секционный турбобур ЗТС:

/, , III - верхняя, средняя и нижняя секции соответственно; 1 - переводник; 2 - контргайка; 3, 10, 14 - корпуса верхней, средней и нижней секций; 4 - регулировочные кольца средней и верхней секции; 5, 11, 15 - валы верхней, средней и нижней секций; 6, 9 - верхний и нижний соединительные переводники; 7, 8 - верхняя и нижняя полумуфты; 12 - осевая опора; 13 - регулировочное кольцо нижней секции; 16 - регулировочное кольцо ниппеля; 17 - ниппель



ШПИНДЕЛЬНЫЕ ТУРБОБУРЫ

Шпиндельный турбобур в отличие от секционного имеет осевую опору, вынесенную в отдельный узел. Эти турбобуры предназначены для бурения скважин как обычными шарошечными, так и гидромониторными долотами. Возможность бурения гидромониторными долотами обусловлена снижением утечек в зазоре между валом и ниппелем, так как в шпиндельных турбобурах осевая опора непроточная и размещается в нижней части турбобура.

Шпиндельные турбобуры изготовляют диаметром 240, 195, 185, 172 и 164 мм. Турбобуры диаметром 195 и 172 мм предназначены для бурения скважин алмазными долотами.

В шпиндельных турбобурах ЗТСШ к осевой опоре присоединяют две

или три турбинные секции. Устройство шпинделя показано на

рис. 20.9.

Шпиндель включает вал 17, который размещается в корпусе 14. Вал снабжен двумя радиальными опорами 7, 13. Осевая опора 11 представляет собой набор дисков пяты 9 и резинометалли-ческие подпятники 10. Вал шпинделя снабжается уплотни-тельными кольцами 8, 12.

Втулки служат в качестве регулировочных колец резьбы корпуса. Турбинная секция присоединена к шпинделю с помощью переводника 1 и нижней полумуфты 2. Затяжка деталей в корпусе осуществлена с помощью ниппеля 16, а на валу - гайкой 6, которая закрепляется с помощью колпака 5 и контргайки 4. Для присоединения долота вал снабжен в нижней части переводником 18.

Шпиндельные турбобуры ЗТСШ-71/4" ТЛ и ЗТСШ-61/2" ТЛ изготовляют с турбинами точного литья. В шифр таких турбобуров добавляют буквы ТЛ. Ос-

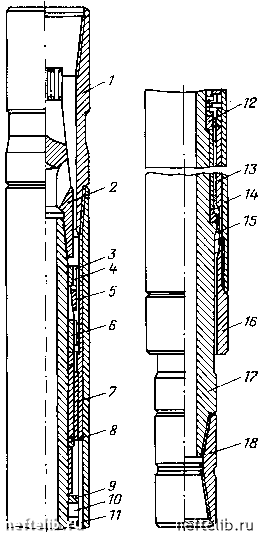

Рис. 20.9. Шпиндель турбобура:

1 , 18 - переводники; 2 - нижняя полумуфта; 3, 15 - регулировочные кольца; 4 - контргайка; 5 - колпак; 6 - гайка; 7, 13 - радиальные опоры; 8, 12 - уп-лотнительные кольца; 9 - пята; 10 - подпятник; 11 - осевая опора; 14 - корпус; 16 - ниппель; 17 - вал



Шифр турбобура

Тип турбины

Число ступеней турбины

Расход жико-

сти, л/с

Крутящий момент при

Nmax, Н-м

Частота вращения

при .NTmax,

Перепад давления

при Nmax,

Длина, м

Масса, кг

Диаметр, мм

ЗТСШ1-240

ЗТСШ1-195

ЗТСШ1-

195ТЛ

ЗТСША-

195ТЛ

ЗТСШ1-172

Приме 1000 кг/м3 (тех

30/16,5 26/16,5 24/18

21/16,5

28/16

чание. N ническая

315 330 318

вода).

32 30 40

ксимальн

2648 1481 1746

1961

1765 ая мощно

7,4 6,6 5,9

12,1

10,4 сть турбо

5,5 3,9 2,9

8,8 бура; пло

23,3 25,7 25,7

25,9

25,4 тность

5975 4790 4325

4745

3530 жидко

240 195 195

сти -

тальные турбобуры типа ЗТСШ могут поставляться с турбинами точного литья или с обычными турбинами, отлитыми в земляные формы.

Для повышения эффективности использования турбобуров за счет большей взаимозаменяемости как деталей, так и сборочных единиц, вплоть до секций, была проведена унификация серийных турбобуров. При этом за основу были приняты шпиндельные турбобуры ЗТСШ (табл. 20.5). Эти турбобуры можно использовать как в односекционном, так и многосекционном исполнении.

ВЫСОКОМОМЕНТНЫЕ ТУРБОБУРЫ С ПРЕДЕЛЬНЫМИ ТУРБИНАМИ

Турбобуры типов А9К5Са, А7Н4С и А6К3С предназначены для бурения глубоких вертикальных и наклонных скважин. Высокие энергетические показатели турбобуров позволяют бурить скважины не только обычными шарошечными, но и гидромониторными и алмазными долотами.

Турбобуры типа А диаметрами 240, 195 и 164 мм выпускаются Кунгур-ским машиностроительным заводом. Высокомоментные турбобуры изготовляют в двухсекционном исполнении. При бурении неглубоких скважин нижнюю секцию используют в качестве самостоятельного турбобура.

Конструкция турбобура показана на рис. 20.10. Особенностью высо-комоментных турбобуров является то, что они снабжены турбинами, состоящими из статоров 23 и роторов 24, перепад давлений на которых при постоянном расходе жидкости уменьшается от режима холостого хода к тормозному режиму. Это объясняется тем, что в высокомоментных турбобурах использованы высокоциркулятивные турбины. Постоянный перепад давления в таких турбинах обеспечивается с помощью перепускного клапана, позволяющего сбрасывать часть жидкости в затрубное пространство, минуя турбобур. В результате достигается стабильный режим работы турбины при переменном расходе жидкости. В нижней секции турбобура устанавливают 110 ступеней турбин, в верхней секции - 128 ступеней турбин типа Э43-50-31/18.

В высокомоментных турбобурах использованы шаровые опоры. Упорно-радиальная пята качения 28 расположена в нижней секции турбобура и выполнена в виде 10-рядного шарикоподшипника бессепараторной конструкции. Для защиты осевой опоры от попадания абразивных частиц турбобур снабжен торцовой парой 27, выполняющей роль сальника.
