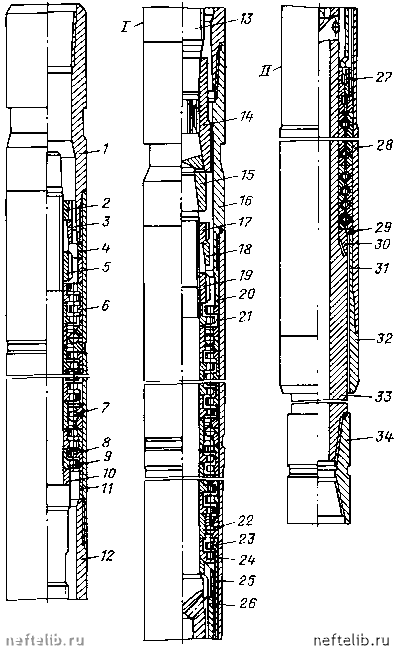

Рис. 20.10. Турбобур А7Н4С:

/, II - верхняя и нижняя секции соответственно; 1 - переводник корпуса; 2, 17 - контргайка; 3, 18 - колпак; 4 - регулировочное кольцо резьбы; 5, 19 - роторная гайка; 6, 21 - корпус; 7, 22 - средняя шаровая опора; 8, 23 - статор; 9, 24 - ротор; 10, 26 - втулка вала; 11 - регулировочное кольцо турбины; 12 - соединительный переводник; 13 - вал верхней секции; 14, 15 - верхняя и нижняя полумуфты; 16 - переводник корпуса; 20, 25 - втулка корпуса; 27 - торцовый сальник; 28 - упорно-радиальный подшипник; 29 - упорная втулка; 30 - упор; 31 - регулировочное кольцо; 32 - ниппель; 33 - вал; 34 - переводник вала



Рис. 20.11. Клапанная перепускная приставка

В верхней части турбобура расположены ступени турбобура, перемежающиеся с промежуточными шаровыми опорами 22, выполненными в виде однорядных шарикоподшипников бессепараторной конструкции. Число шаров в средней опоре взято с расчетом пропуска промывочной жидкости через подшипник.

Положение роторов относительно статоров в нижней секции регулируется с помощью кольца 31 , а в верхней секции - с помощью кольца 11 . Статоры крепятся в корпусах с помощью переводников с конической резьбой, с соответствующим подбором высоты регулировочных колец 4 и 31 .

Корпуса соединены между собой с помощью соединительных переводников 16 и 12, а валы секций - конусно-шлицевых муфт, состоящих из нижней 15 и верхней 14 полумуфт.

Высокомоментные турбобуры типа А7Н снабжают приставкой, в которой размещены перепускной или редукционный клапаны (рис. 20.11). Клапанная приставка состоит из корпуса 6 и переводника 10, снабженных замковыми резьбами для присоединения в разъеме бурильной колонны. В переводнике размещен обратный клапан, состоящий из седла 7, поршня 8 и пружины 9, и гнездо, в котором устанавливается корпус 1 перепускного клапана с помощью хвостовика 5. Перепускной клапан имеет седло 2, к которому прижимается втулка 3, снабженная пружиной 4. Перепускной клапан представляет собой многоступенчатую конструкцию; в каждой ступени срабатывается 0,5-0,6 МПа. При увеличении числа клапанов срабатываемое давление пропорционально возрастает. Например, если общий перепад давления должно быть 5,0-6,0 МПа, то клапан собирают из 10 секций.

Редукционный клапан устанавливают непосредственно над турбобуром или в любом другом разъеме бурильной колонны. Клапан может быть размещен непосредственно в манифольде бурового насоса.

Клапанную приставку без редукционного клапана можно использовать при бурении турбобурами других типов для облегчения заполнения инструмента промывочной жидкостью и уменьшения зашламования турбобура, а также для ускорения продавливания и выравнивания раствора. В этом случае клапанную приставку устанавливают непосредственно над турбобуром или на удалении нескольких свечей. Перед началом бурения в бурильные трубы сбрасывают хвостовик-заглушку, который, опускаясь в седло клапанной приставки, перекрывает дренажное отверстие.

Турбобуры типа А7Н можно использовать также без перепускного клапана.



ВЫСОКОМОМЕНТНЫЕ ТУРБОБУРЫ С СИСТЕМОЙ ГИДРОТОРМОЖЕНИЯ

Турбобуры типа АГТШ с системой гидродинамического торможения предназначены для бурения глубоких скважин шарошечными долотами, но их можно применять и при алмазном бурении. Машиностроительные заводы Минхиммаша выпускают турбобуры АГТШ с диаметром корпуса 164, 195 и 240 мм (табл. 20.6).

Турбобуры состоят из трех секций и шпинделя. Две турбинные секции содержат многоступенчатую высокоциркулятивную турбину. В третьей устанавливают ступени гидродинамического торможения (ГТ). Ступени ГТ состоят из статора и ротора, конструкция лопаток венцов которых обеспечивает безударное обтекание жидкостью на тормозном режиме. При вращении такого ротора возникает крутящий момент, противоположный моменту, развиваемому турбиной турбобура. Значение тормозящего момента пропорционально частоте вращения вала.

В шпинделе турбобура установлен упорно-радиальный шарикоподшипник серии 128000. В качестве уплотнения вала используют круглые резиновые кольца ПРУ.

Многосекционные турбобуры. Существующая технология турбинного бурения в большинстве случаев основана на применении серийных турбобуров АГТШ или ЗТСШ1 в том виде, в каком они поставляются машиностроительными заводами. Энергетические характеристики этих турбобуров, как правило, не удовлетворяют оптимальным параметрам отработки шарошечных долот и гидравлической программе бурения. Особенно это относится к применению новых шарошечных долот с герметизированными маслонаполненными опорами (ГНУ и ГАУ), а также к использованию одного бурового насоса при бурении скважины.

В целях снижения частоты вращения долота и наращивания крутящего момента на валу турбобура применяют многосекционные (свыше трех секций) турбинные сборки. Серийные турбобуры, собранные из пяти - шести турбинных секций, позволяют эффективно отрабатывать высокопроизводительные долота при пониженных расходах бурового раствора, а также предоставляют технологам значительно более широкие возможности для выбора оптимальных параметров режима бурения.

В дальнейшем усовершенствованные многосекционные турбобуры испытывали при бурении глубоких скважин в РФ и за рубежом как с отечественными, так и с американскими долотами. Стойкость шарошечных долот производства США составляла 15-60 ч.

Таблица 20.6

Техническая характеристика высокомоментных турбобуров типа АГТШ

Шифр турбобу-

Тип турбины

Число ступеней

Расход жидкости, л/с

Крутящий момент при

Nmax, Н-м

Частота вращения

при Л1тах,

Перепад давления при Nmax, МПа

Длина, м

Масса, кг

Диаметр, мм

турбины

А9ГТШ

А9К5Са

3060

23,3

6165

А7ГТШ

А7Н4С

1814

24,9

4425

А6ГТШ

А6К3С

24,5

2960

Примечание. Плотность жидкости - 1000 кг/м3.
