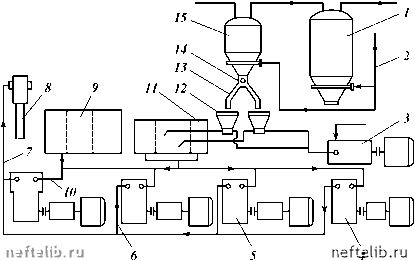

Рис. 25.4. Цементировочное оборудование СПБУ «Бакы»

скважины 8, воздухопровода 2, цементопровода 7, всасывающего 10 и нагнетательного 6 трубопровода.

Цементный раствор приготовляют на специальной установке, состоящей из двух цементомешалок, приемного бака, водоподающего блока и разгрузочного бункера.

ЭНЕРГЕТИЧЕСКОЕ ОБОРУДОВАНИЕ СПБУ

Специфика производства буровых работ в морских акваториях обусловила применение автономных энергетических установок, состоящих из дизель-генераторов, объединенных в единую энергетическую систему и устанавливаемых обычно в трюме, в машинном помещении с возможно большим удалением от устья скважины.

Непосредственно около исполнительных агрегатов и механизмов, размещаемых на открытых площадках и в помещениях, устанавливают индивидуальные электроприводы. Питание энергией этих приводов осуществляется с помощью электромашинной передачи, которая в условиях морского бурение приобретает решающее значение.

В последние годы преимущественное распространение получила система электропривода переменно-постоянного тока на базе силовых тиристорных преобразователей по схеме синхронный генератор - тиристорный преобразователь - электродвигатель постоянного тока.

Главный пост управления (ГПУ) СПБУ располагается вне машинных помещений на максимально возможном удалении от взрывоопасных пространств. Его оборудуют:

органами управления главных механизмов и механизмами подъема и спуска корпуса СПБУ;

приборами для контроля работы подъемных устройств;

сигнализацией о готовности к работе подъемных устройств и системы дистанционного управления;

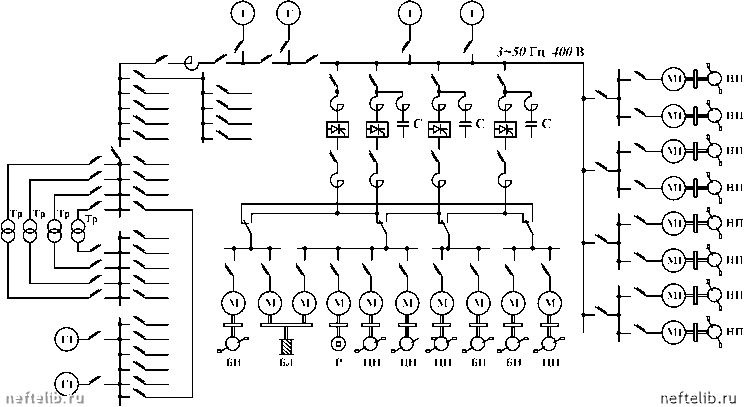

Рис. 25.5. Упрощенная схема электроснабжения СПБУ «Бакы»:

Г - основные генераторы переменного тока (1250 кВ-А, 400 В); БЛ - буровая лебедка: БН - буровой насос; Г1 - вспомогательные генераторы переменного тока (200 кВ-А, 400 В); М - электродвигатель постоянного тока; М1 - электродвигатель переменного тока; НП - насос системы гидроподъема; Р - ротор; С - конденсаторная батарея; Тр - понижающий трансформатор 400/230 В; ЦН - цементировочный насос



приборами для контроля положения корпуса СПБУ;

устройствами для отключения любого из подъемных механизмов в случае его неисправности;

устройствами для включения аварийных стопорных устройств, разгружающих гидравлическую систему;

средствами связи и сигнализацией о неисправности в устройствах подъема и спуска корпуса СПБУ.

На рис. 25.5 приведена упрощенная схема электроснабжения на СПБУ «Бакы».

Приводная мощность буровых лебедок в зависимости от класса буровой установки колеблется в пределах 735-2200 кВт. Имеются случаи применения буровых лебедок приводной мощностью 3876 кВт (СПБУ «Дикси-лен-3-70») и насосной группы - 4853 кВт (СПБУ «Пенрод 61»).

Ниже в качестве примера приведены основное и вспомогательное оборудование энергетической установки СПБУ «Бакы» и их техническая характеристика:

Оборудование........................................................... Основное Вспомогательное

Дизель-генератор

Тип............................................................................... ДГР 1000/750 ДГР 150/750

Число.......................................................................... 4 2

Мощность, кВт.......................................................... 1000 150

Частота вращения, с-1.............................................. - 750

Дизель......................................................................... 6ЧН 30/38 6ЧН 18/22

Мощность, кВт.......................................................... 1103 225

Генератор.................................................................. МСК 1250/750 ГСС 1148-м

Напряжение, В.......................................................... - 40

Род тока...................................................................... Трехфазный переменный

Коэффициент мощности........................................ 0,8

Частота тока, Гц........................................................ 50

Трансформатор

Число.......................................................................... 5

Тип............................................................................... ТС3-50/0,5 ТС3-7,5/0,4

Мощность, кВт.......................................................... 50 7,5

Напряжение, В.......................................................... 400 133

Выпрямительный агрегат........................................ ВАКС-4,5-30

Число тиристорных преобразователей................ 4

Число котлов:

вспомогательных................................................... 1

утилизационных................................................... 1

Системы:

судового отопления.............................................. Паровая (в служебных помещениях)

общесудовой вентиляции.................................... Искусственная и естественная (в быто-

вых помещениях)

кондиционирования воздуха.............................. Круглогодичная, центральная, двухка-

нальная с непосредственным испарением фреона (в жилых и служебных помещениях)

борьбы с пожаром................................................ Противопожарная защита по Правилам

Регистра РФ; противопожарные средства

ПЕРЕГОН И УСТАНОВКА СПБУ НА НОВУЮ ТОЧКУ

Перегон СПБУ на новую точку бурения - ответственная операция. Большинство СПБУ являются несамоходными, и для их буксировки применяют специальные буксирные суда. Различают два вида буксировки СПБУ: короткий перегон (переход) - буксировка с точки на точку в пределах разведываемой структуры и длительной перегон - буксировка СПБУ на дальние расстояния из одного разведочного района в другой, намечаемый к
