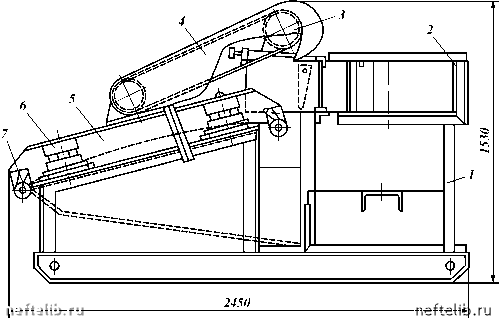

Рис. 17.21. Вибрационное сито СВ-2

ширине сетки. Выравниватели могут полностью перекрыть сливные лотки желоба.

В центре распределительного желоба выполнено окно, с помощью которого желоб соединяется с ванной вибросита. Поэтому при закрытых выравнивателями лотках и поднятом вверх угловом шибере раствор будет поступать непосредственно в ванну, минуя сетку. Окно перекрывается угловым шибером.

Колебательные движения сеткам сообщают вибраторы, приводимые в движение двумя электродвигателями. Каждая вибрирующая рама опирается на четыре резиновых амортизатора и имеет вибратор с эксцентриковым валом. На концах вибрирующей рамы установлены два барабана с храповыми механизмами. Между барабанами натягивается рабочая часть сетки, и ее запасная часть, которая в 2 раза больше рабочей, наматывается на верхний барабан вибрирующей рамы. По мере износа сетки перематывают на нижний барабан до полного износа по всей длине.

Вибросито СВ-2 в состоянии пропустить до 60 л/с бурового раствора при сетке с размером ячейки 1x5 мм. Длина рабочей части сетки 1,2 м, ширина 0,9 м. Общая длина устанавливаемой на вибросито сетки 4,5 м. Сетка колеблется с частотой 1600 или 2000 колебаний в 1 мин. Наклон сетки к горизонту 12-18 °С. Масса вибросита 1380 кг.

Вибрационное сито СВ-2Б представляет собой модернизированный вариант сита СВ-2. Оно рассчитано для установки непосредственно над емкостью ЦС и поэтому не имеет ванны для приема очищенного раствора. Кроме того, к корпусной стенке распределительной коробки приварены патрубки диаметрами 325 и 60 мм. К 325-мм патрубку присоединяют растворопровод, идущий от устья скважины; 60-мм патрубок с фланцем через



задвижку соединяется с вспомогательным нагнетательным трубопроводом блока очистки.

Конструкция вибрирующих рам, барабанов с сеткой и приводов вибраторов аналогична конструкции этих узлов на сите типа СВ-2. Технологические характеристики этих вибросит одинаковые.

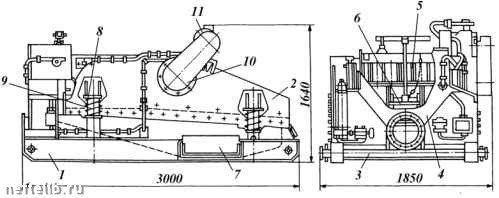

Вибрационное сито ВС-1 значительно сложнее описанных выше, но более эффективно, особенно при очистке утяжеленных буровых растворов. Оно состоит (рис. 17.22) из станины 1 для крепления вибросита на блоке очистки ЦС (станина является также сборником и распределителем очищенного раствора) и вибрирующей рамы 2, предназначенной для непосредственной очистки бурового раствора путем процеживания его через сменные вибрирующие сетки и сброса шлама в отвал.

Станина представляет собой пространственную конструкцию, выполненную из профильного проката. Полозья-сани соединены между собой двумя трубами 3 и листом-поддоном. На полозьях устанавливается приемная емкость 4 для поступающего из скважины бурового раствора. В верхней части приемной емкости смонтированы поворотные распределители потока 5, с помощью которых обеспечивается равномерная подача раствора на сетку. Распределители могут фиксироваться под любым углом к потоку. Если необходимо подавать раствор, минуя сетку, приемная емкость имеет клиновой шибер 6, степень открытия которого регулируется вручную и фиксируется цепью. По бокам полозьев-саней выполнены отверстия, позволяющие выпускать очищенный раствор. Отверстия закрываются плоскими шиберами 7.

На полозьях установлены четыре тумбы 8 для монтажа вибрирующей рамы. Связь между станиной и вибрирующей рамой осуществляется при помощи четырех витых цилиндрических пружин 9.

Под козырьком приемной емкости расположена ручная станция для периодической смазки подшипников вибратора.

Вибрирующая рама по конструкции представляет собой закрепленное между боковинами основание для крепления сетки. Кроме основания сетки боковины скрепляются стяжной трубой, корпусом вибратора и рамой привода. В корпусе вибратора 10 размещен вал, на обоих концах которого установлены дисбалансы, создающие необходимую амплитуду колебаний. На


Рис. 17.22. Вибрационное сито ВС-1



раме привода размещен электродвигатель 11, обеспечивающий нужную частоту колебаний, а на противоположном конце расположены грузы, уравновешивающие привод. Передача движения от двигателя к вибратору осуществляется двумя клиновыми ремнями.

Вибросито ВС-1 оснащается двумя заделанными в кассеты сетками. Используются сетки с размерами ячейки 0,16x0,16; 0,2x0,2; 0,25x0,25; 0,4x0,4 и 0,9x0,9 мм. Первая сетка устанавливается горизонтально, а вторая - с наклоном около 5° к горизонту. Поперечное натяжение каждой сетки осуществляется подпружиненными болтами с усилием до 50 кН. Траектория колебаний сеток эллиптическая. Наибольшая двойная амплитуда 8 мм, частота колебаний 1130 и 1040 в 1 мин. Рабочая поверхность сетки 2,7 м2.

Вибросито ВС-1 способно пропустить через сетку с ячейкой 0,16x x0,16 мм 40 л/с воды и не менее 10 л/с бурового раствора. При использовании сетки 0,9x0,9 мм пропускная способность вибросита превышает 100 л/с. Масса вибросита 1800 кг, длина 3 м, ширина 1,85 м, высота 1,64 м.

В зарубежной практике механическим средствам грубой очистки уделяют большое внимание. Несколько фирм США выпускают вибросита самых разнообразных конструкций: одинарные, сдвоенные и строенные, одно-, двух- и трехъярусные комбинированные, двухступенчатые и т.д.

Гидроциклон - один из наиболее сложных аппаратов, используемых для очистки флюидов от механических примесей. Его технологические характеристики меняются при изменении любого геометрического размера.

Технологические показатели работы циклона при разделении суспензии на жидкую и твердую фазы ухудшаются при уменьшении напора подающего насоса, увеличении вязкости или плотности подаваемой жидкости, повышении концентрации твердых частиц в суспензии, понижении плотности твердой фазы, уменьшении размера отделяемых частиц, резком отличии формы частиц от сферической, сокращении размера отверстия песковой насадки.

Гидроциклонные шламоотделители делят на песко- и илоотделители условно. Пескоотделители - это объединенная единым подающим и сливным манифольдом батарея гидроциклонов диаметром 150 мм и более. Ило-отделителями называют аналогичные устройства, составленные из гидроциклонов диаметром 100 мм и менее. Число гидроциклонов в батареях песко- и илоотделителя разное.

Как и вибросита, эти аппараты должны обрабатывать весь циркулирующий буровой раствор при любой подаче буровых насосов. Считается, что производительность пескоотделителя должна составлять 125 %, а илоотделителя - 150 % от максимальной подачи насоса. Это позволяет гарантировать обработку всего потока бурового раствора на гидроциклонных шламоотделителях, а иногда использовать часть очищенного раствора для разбавления неочищенного и таким образом существенно повышать эффективность работы гидроциклонов.

Гидроциклонные шламоотделители обычно включают в работу с момента забуривания скважины. Уже при бурении под кондуктор система очистки бурового раствора должна работать на полную мощность. Шлам необходимо удалить из бурового раствора раньше, чем он будет подвергнут многократному истиранию и диспергированию в циркуляционной системе и стволе скважины. Только в этом случае удается сохранить стабильными параметры бурового раствора, избежать перерасхода запасных деталей к
