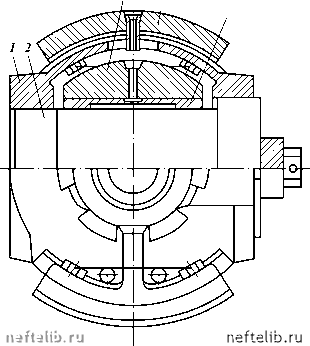

3 4 Рис. 16.12. Ползун

/ 5


вым и левым расположением привода. Свободный конец вала защищается кожухом. Шкив крепится на конце вала шпонками и двумя стяжными болтами. На рис. 16.12 показан поперечный разрез ползуна по кольцу шатуна. Ведущие головки шатунов установлены на конических роликоподшипниках, которые, в свою очередь, насажены на эксцентрики. Мальте головки шатунов 3 соединены с ползуном 1 при помощи цилиндрических пальцев 2 и подшипников скольжения 5. Подшипники 5 смазываются через отверстия в малой головке шатуна. К этим отверстиям из масляной камеры подводится масло. Масляная камера крепится к корпусу станины над ползуном. Корпус ползуна 1 изготовляют из стали марки 35Л. Сменной деталью ползуна является чугунная накладка 4. Направляющие накладки корпуса ползуна смазываются маслом, которое подается самотеком из камеры. Масло в эту камеру попадает путем разбрызгивания от зубчатой передачи. Осмотр зубчатого зацепления и заливка масла в ванну производятся через специальный лоток. Для контроля уровня масла имеется маслоуказатель, для слива масла предусмотрены специальные резьбовые отверстия диаметром 75 мм.

Для подогрева масла в зимнее время в ванну станины может быть вмонтирован подогреватель. Станина насоса крепится к его раме восемью болтами. Для удобства транспортировки рама насоса выполнена в виде салазок.

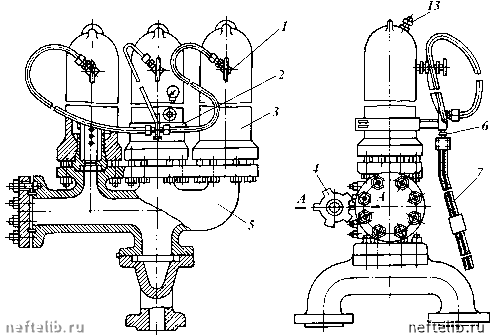

Блок пневмокомпенсатора насоса (рис. 16.13) предназначен для снижения величины колебаний давления в напорном трубопроводе. Он состоит из корпуса 5, на котором установлены три воздушных колпака 3 с разделителем. Объем воздушной части каждого колпака 17 дм3. Воздушные




Рис. 16.13. Блок пневмокомпенсатора насоса


колпаки имеют приспособление 2 для контроля давления газа в колпаках и предохранительный клапан 4. Воздушный колпак состоит из перфорированной трубы и резинового баллона. Корпус колпака опирается на фланец перфорированной трубы и крепится шпильками к фланцу корпуса блока пневмокомпенсатора. В результате затяжки гаек обжимается фланец резинового баллона и тем самым герметизируется полость между баллонами и колпаком. Для выпуска сжатого воздуха или газа в верхней части колпака имеются пробки 13. Каждый корпус колпака имеет вентиль 1, к которому подсоединяется приспособление для контроля давления газа в газовой полости колпаков. При помощи этого же приспособления колпаки заполняются газом. Колпачок 6 снимают и на резьбовой конец патрубка навинчивают накидную гайку шланга высокого давления 7, второй конец которого присоединяют к баллону со сжатым газом. До заполнения газом пневмокомпенсатора отвинчивают пробку 13 и заливают в газовую полость колпа-



ков по 100-150 см3 воды. Наличие воды обеспечивает более надежную герметизацию в тазовой полости колпаков.

К корпусу блока пневмокомпенсатора крепится предохранительный клапан, проходное отверстие в котором закрыто мембраной 8. Мембрана изготовляется из латуни марки Л62М. Толщина ее равна 0,8 - 0,1 мм. На мембрану 8 опирается сменное кольцо 9, которое прижимается к ней при помощи трубы 10 и гайки 12. Герметичность соединения мембраны с фланцем осуществляется с помощью резинового кольца 11.

Завод-изготовитель поставляет комплект сменных колец 9, которые отличаются размерами внутреннего диаметра. Каждой сменной цилиндровой втулке, а следовательно, и рабочему давлению соответствует определенное сменное кольцо 9. Кольца маркированы. Маркировка указывает рабочее давление. С повышением давления бурового промывочного раствора сверх допустимого мембрана 8 срезается по контуру внутреннего диаметра кольца, при этом раствор сливается при помощи трубы 10 в емкость.

Диафрагменный компенсатор (рис. 16.14), широко используемый в отечественной и зарубежной практике бурения, состоит из толстостенного сферического корпуса 9, крышки 5, штуцера 2 и эластичной диафрагмы 7. Корпус изготовляется из стального литья и после механической обработки имеет гладкую внутреннюю поверхность. Для такелажиро-вания при монтаже и ремонте корпус снабжается проушинами. При одинаковой энергоемкости сферическая форма его по сравнению с цилиндрической придает пневмокомпенсатору компактность, при этом масса его меньше.

Диафрагма 7, отделяющая верхнюю газовую полость от жидкости, поступающей через штуцер, имеет сферическую форму с горловиной, уплотняемой в проточках корпуса и крышки 5. Крышка затягивается шпильками, ввинченными в корпус. Диафрагма изготовляется из прорезиненной ткани и при полной разрядке пневмокомпенсатора плавно прилегает к внутренней его поверхности. Образование складок и деформирование диафрагмы при этом нежелательны вследствие возможной потери эластичности, особенно в условиях низкой температуры.

Отверстие Б пневмокомпенсатора перекрывается конусным утолщением диафрагмы. Металлическая шайба 8 и диск 6 из прорезиненной ткани устраняют возможность выдавливания диафрагмы в отверстие штуцера 2 и способствуют плотному прилеганию конуса диафрагмы к штуцеру при вытеснении жидкости из пневмокомпенсатора во время остановок насоса. На крышке установлен угловой вентиль 3 для зарядки пневмокомпенсатора сжатым газом. Пневмокомпенсаторы заряжаются воздухом, нагнетаемым компрессором высокого давления либо азотом, доставляемым в баллонах.

Давление газа контролируется манометром 4, снабженным вентилем. Манометр включается с помощью вентиля перед пуском насоса для контроля начального давления в пневмокамере. При работе насоса вентиль закрывается, поэтому манометр предохраняется от преждевременных поломок, вызываемых пульсацией давления в пневмокамере. Из насоса жидкость поступает в пневмокомпенсатор через штуцер 2, затягиваемый шпильками 10, которые одновременно служат для крепления пневмокомпенсатора к фланцу 1 нагнетательного коллектора насоса.
