давление 70 МПа позволяют бурить скважины с высокими пластовыми давлениями без замены блока превенторов. особенностью основных узлов блока превенторов является применение:

а) плашечного превентора типа V-П, конструкция которого отличается от конструкции превенторов типа V тем, что он имеет более короткий ход крышки. В конструкцию введены гидрозатяжные болты крышек. Применено уплотнение крышек новой конструкции. В превенторе используются универсальные плашки, исключающие использование в блоке превенторов дополнительного превентора, так как конструкция плашек обеспечивает перекрытие труб колонны от 60,3 до 193,7 мм. В конструкцию включены суперрежущие плашки для резки УБТ диаметром до 177,8 мм, замков бурильных труб и обсадных труб диаметром до 339,7 мм;

б) универсального превентора типа D18 3/4-10000 с проходным отверстием диаметром 476,24 мм, выдерживающего рабочее давление 70 МПа. Уплотнитель превентора. по данным фирмы, обеспечивает 365 закрываний на трубе диаметром 127 мм при давлении 70 МПа;

в) цангового соединителя типа НС с диаметром проходного отверстия 476,24 мм на давление 105 МПа. Соединитель, по данным фирмы, при давлении 105 МПа выдерживает изгибающую нагрузку 4147,6 кН-м;

г) универсального углового компенсатора, обеспечивающего работу подводного комплекса на глубине до 3050 м и выдерживающего нагрузку до 9070 кН. Особенность конструкции - наличие эластомерного элемента, состоящего из сферических стальных пластин и эластической набивки. Элемент может выдерживать большие сжимающие нагрузки и срезающие усилия. Компенсатор может отклоняться в любом направлении вокруг центра вращения при изгибе морского стояка;

д) соединителя морского стояка с проходным отверстием 473 мм, выдерживающим нагрузку 9070 кН. Соединитель может работать на глубине моря до 3000 м. По данным фирмы, он выдержал испытания на изгибающую циклическую нагрузку, равную нагрузке предела выносливости материала (1 млн циклов). При глубоководном бурении морской стояк может произвольно отсоединиться от подводного блока превенторов в результате непредвиденных обстоятельств (прекращение подачи циркулирующей жидкости, потери циркуляции или случайного отсоединения линии). Во избежание смятия морского стояка в этой ситуации в подводном комплексе предусмотрена клапанная катушка для заполнения морского стояка водой. Датчик катушки приводится в действие, если давление внутри стояка понизится на 1,4 МПа по сравнению с давлением столба морской воды. При падении давления в морском стояке давление морской воды поднимет закрывающую втулку, и морская вода поступит в морской стояк, стабилизируя давление и предотвращая его смятие.

МОНТАЖ КОМПЛЕКСА ПОДВОДНОГО УСТЬЕВОГО ОБОРУДОВАНИЯ

После заякоривания ППБУ на точке бурения водолазы обследуют морское дно. По результатам обследования, после установления фактического расопложения платформы по отношению к месту, определенному проектом, и при соответствии данных по прочности грунта, полученных ранее при инженерных изысканиях, приступают к спуску ПУО и бурению скважины.



Строительство скважины и монтаж-демонтаж ПУО выполняют в такой последовательности.

Краном устанавливают фундаментальную плиту 5 (рис. 25.19) на откидные створки шахты. К плите с помощью срезных пальцев присоединяют направляющие канаты 2, закрепляют на плите уровень 6 определения наклона плиты. Подвешивают на элеваторе спусковой инструмент 4, снимают вкладыши ротора и, пропуская инструмент через проходное отверстие ротора, сажают его с элеватором на ротор. Затем к спусковому инструменту присоединяют телескопический компенсатор 1 , наращивают бурильные трубы и, опуская бурильную колонну 9 до монтажной площадки, присоединяют ее к опорной плите. Выше спускового инструмента устанавливают направляющую штангу 3, втулки которой связывают с направляющими канатами, расположенными по диагонали. После этого опорную плиту приподнимают, открывают створки шахты, пропускают и сажают ее, спуская на морское дно. При спуске телекамеры 7 определяют угол наклона плиты, установленной на морском дне. Затем поднимают спусковой инструмент, разбирают его и на утяжеленных бурильных трубах спускают долото для бурения скважины диаметром 914 мм под фундаментную колонну диаметром 762 мм.

При неустойчивых породах сначала бурят скважину меньшего диамет-

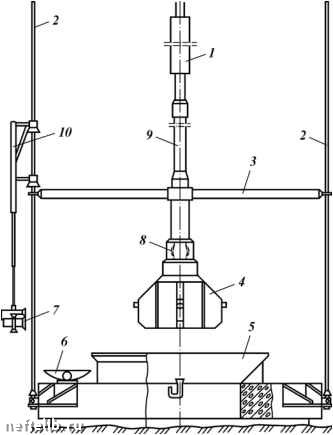

Рис. 25.19. Схема спуска и установки временной фундаментной плиты:

1 - телескопический компенсатор; 2 - направляющий канат; 3 - направляющая штанга; 4 - спусковой инструмент; 5 - опорная плита; 6 - уровень; 7 - телекамера; 8 - шарнирный узел; 9 - бурильная колонна; 10 - телескопическая штанга




ра, а затем расширяют ее до требуемого размера. Скважину бурят на воде с открытой циркуляцией. По окончании бурения бурильный инструмент поднимают; спускают фундаментную колонну 2 диаметром 762 мм (рис. 25.20) с опорно-направляющим основанием 6. Для этого собирают несколько секций колонны, наращивают колонну до необходимой длины, включая секцию со звеном с упорно-центрирующими косынками, и пропускают это


Рис. 25.20. Схема спуска фундаментной колонны (направления):

1 - направляющий башмак; 2 - фундаментная колонна; 3 - направляющая ш-танга; 4 - спусковой инструмент; 5 - телескопический компенсатор; 6 - постоянное опорно-направляющее основание; 7 - направляющий пеньковый канат; B - направляющий канат

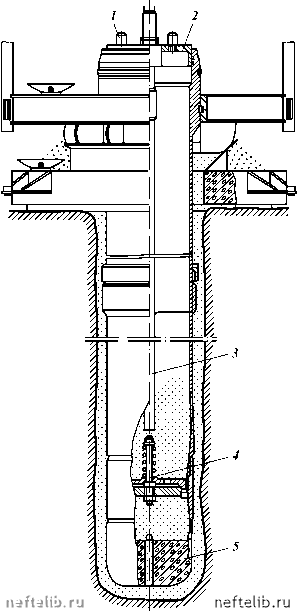

Рис. 25.21. Схема цементирования направления:

1 - пробка для выпуска воздуха;

2 - спусковой инструмент; 3 - цементировочный хвостовик из бурильных труб; 4 - обратный клапан; 5 - направляющий баш-
