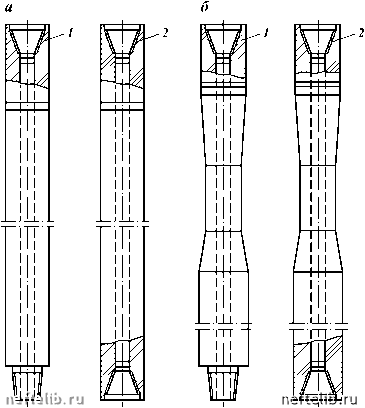

Рис. 2.7. Утяжеленные бурильные трубы:

а - с одинаковым диаметром; б - с проточным телом; 1 - тело трубы; 2 - замковая резьба

Рис. 2.8. Бурильные трубы:

а - с высаженными внутрь концами; б - с высаженными наружу концами; 1 - труба; 2 - муфта

ными внутрь концами, а замки последнего типа - для труб с высаженными наружу концами. Замки типа ЗУ предпочтительны для турбинного бурения, так как не создают значительных местных гидравлических сопротивлений потоку промывочного агента.


Рис. 2.9. Бурильная труба с приваренными соединительными концами

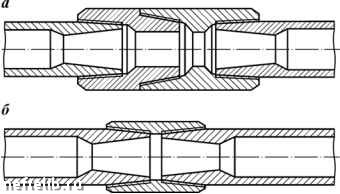

Рис. 2.10. Соединение бурильных труб с высаженными концами:

а - при помощи замков; б - при помощи муфт


Для проводки стволов нефтегазовых скважин чаще всего используют бурильные трубы диаметром 114, 121, 146 и 168 мм. Их соединяют по две-три штуки в свечи, которые устанавливают вертикально внутри вышки на специальный подсвечник и тем самым значительно ускоряют и облегчают спускоподъемные операции.

При больших глубинах скважин нагрузки на вышку и талевую систему буровой установки во время спускоподъемных операций могут достигать недопустимых значений за счет сил1 тяжести бурильной колонны. В связи с этим вместо стальных труб в ряде случает используют бурильные трубы из прочных алюминиевых сплавов, которые позволяют, при прочих равных условиях, снизить эти нагрузки по меньшей мере в 2 раза. Промышленность выпускает легкосплавные бурильные трубы с высаженными внутрь концами диаметром от 73 до 147 мм. На концах легкосплавных труб нарезана трубная резьба, а их соединение в виде бурильной колонны осуществляют навинчиваемыми на них стальными замками.

Важным элементом бурильной колонны являются утяжеленные бурильные трубы, одна из главных функций которых - создавать осевую нагрузку на долото, не допуская изгиба бурильной колонны. УБТ устанавливают непосредственно над долотом или погруженным двигателем. Трубы массивные за счет большой толщины стальной стенки (толщина стенок УБТ в несколько раз больше толщины стенок обычных бурильных труб).

Необходимым элементом в состав бурильной колонны входят различные переводники, предназначенные для соединения ведущей трубы с вертлюгом и бурильными трубами, бурильных труб с УБТ, УБТ с турбобуром или долотом.

Кроме того, бурильная колонна может оснащаться центраторами для предотвращения изгиба бурильной колонны и одностороннего примыкания ее к стенке ствола скважины, расширителями - долотами для увеличения диаметра ствола, кривыми переводниками и соапстоками для искривления ствола скважины в заданном направлении.

2.7. ПРИВОД ДОЛОТА

Углубление ствола скважины осуществляется посредством вращающегося долота при постоянно действующей на него осевой нагрузке.

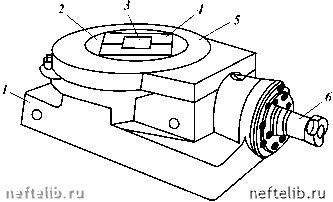

Рис. 2.11. Ротор

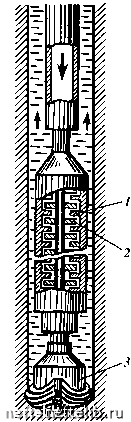

Рис. 2.12. Турбобур:

1 - статор; 2 - ротор; 3 - долото


Для вращения долота в одних случаях используют установленный на поверхности ротор, в других - погружной двигатель.

Ротор (рис. 2.11) является многофункциональным оборудованием буровой установки. Он не только передает вращение долоту через ведущую трубу и бурильную колонну, но и удерживает на весу бурильную колонну, если от нее отсоединена талевая система; является опорным столом при свинчивании и развинчивании бурильных труб во время спускоподъемных операций; служит стопорным устройством для долота, свинчиваемого с УБТ, или погружным двигателем; центрирует бурильную колонну в скважине и т.д.

Основными узлами ротора являются: станина 1, во внутренней полости которой установлен на подшипнике стол 2 с укрепленным зубчатым коническим венцом; вал 6, на внешнем конце которого установлено зубчатое колесо под цепную передачу, а на внутреннем - коническая шестерня, входящая в зацепление с коническим венцом; рифленый кожух 5, ограждающий вращающийся стол; вкладыши 4 для обхвата ведущей трубы, проходящей через отверстие 3.

Отверстие стола ротора без вкладышей обеспечивает прохождение через него в скважину любых технических устройств (долот, расширителей, центраторов, и т.д.). Смазка всех трущихся деталей ротора осуществляется маслом, залитым в корпус ротора.
