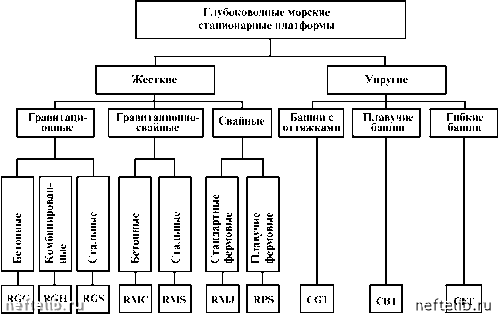

Рис. 25.38. Классификация глубоководных МСП

На последнем уровне классификации имеется 10 групп конструкций, каждая из которых обозначается начальными буквами английских слов: например RGS - риджит гревити стил (жесткая гравитационная стальная), RGC (жесткая гравитационная бетонная) и т.д.

Из рассмотренных 40 конструкций глубоководных МСП (глубина моря более 300 м) 76 % составляют жесткие, в том числе 45 % - стальные ферменные со свайным креплением, 26 % - гравитационные и 5 % - гравитационно-свайные. Среди упругих МСП 13 % - плавучие башни, 8 % - башни с оттяжками и 3 % - гибкие башни. Отмечено увеличение доли проектов стальных опор в зависимости от глубины моря. При глубинах моря 305-365 м стальные опоры составляют 13 %, а при глубинах от 365 до 520 м - 50 %. Из выполненных проектов 79 % - стальные опоры, 15 % - бетонные и 6 % - сталь-бетон.

Наибольшее число проектов (57 %) разработано для вод глубиной 305-365 м, 30 % - для глубин 365-400 м и 13 % - для глубин более

460 м.

По мнению авторов, 18 проектов отличаются высокой степенью новизны. Имеются проекты, в которых предусматривается горизонтальная сборка отдельных секций опорной части МСП на плаву путем вращения собираемой конструкции вокруг ее продольной оси и в наклонном положении. Изготовление цельносварной опорной части, ее транспортирование на супербаржах и буксировка опорной части МСП «Хармони» предусматриваются на барже размерами 274x67x15 м.

Среди строящихся башен МСП пока крупнейшей является башня «Баллуинкл». Она будет установлена в Мексиканском заливе на глубине 411 м. Общая масса платформы 78 тыс. т, размер фундамента 121x146 м, стоимость составит около 500 млн долл, МСП рассчитана на 60 скважин.



25.11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

ПРИ БУРЕНИИ НА МОРЕ

К настоящему времени во многих странах и на международном уровне накоплен богатый опыт решения природоохранных проблем, связанных с освоением морских нефтегазовых месторождений. Этот опыт закреплен в законодательной и нормативно-правовой базе многих государств и в ряде международных конвенций. Наиболее детальные нормы, правила и требования зафиксированы в Конвенции по защите морской среды Северо-Восточной Атлантики (ОСПАРКОМ, 1992).

Основные общепризнанные подходы и принципы обращения с отходами нефтегазодобывающей отрасли на шельфе включают (С.А. Па-тин Газ. пром-сть. - 2000. - № 3):

введение системы запретов на сброс в море неочищенных или опасных отходов, а также системы разрешений на сброс в случаях и при условии, когда последствия таких сбросов носят локальный, кратковременный и обратимый характер и не нарушают способность морской среды к самоочищению;

дифференцированный (региональный, субрегиональный и локальный) подход к введению правил обращения с отходами с учетом экологической, биопромысловой или иной ценности данного региона (субрегиона) и основных природных (океанологических, геоморфологических и др.) параметров среды в районе буровых и нефтепромысловых работ;

широкое использование технологических и эколого-токсикологических регламентов (стандартов, норм), отражающих важные в экологическом плане характеристики и свойства отходов и определяющих возможность их сброса, запрета либо иного регулирующего решения.

К числу широко распространенных и апробированных во многих странах и на международном уровне конкретных мер обращения с отходами морской нефтегазодобычи относят:

разрешение сброса в открытые морские воды очищенных (в основном от нефти) пластовых вод и отходов, полученных при буровых работах с использованием промывочных жидкостей на водной основе;

ограничение (или запрет) буровых работ и (или) сброса их отходов в мелководной прибрежной зоне (до 4 миль от берега), при экстремальной ледовой обстановке, а также в районах повышенной экологической, рыбо-хозяйственной и другой ценности;

запрещение использования базовых рецептур буровых растворов на нефтяной основе и (или) сброса соответствующих отходов за исключением особых ситуаций, сопряженных с обстоятельствами технического и технологического характера, а также соображений безопасности персонала;

введение норм допустимого содержания нефти при сбросе в море шламов (до 10 г/кг) и пластовых вод (в пределах 10-100 мг/кг);

введение ограничений на токсически свойства отработанных буровых растворов и использование стандартных процедур биотестирования для оценки их токсичности перед сбросом.

Характерными особенностями современного регулирования морской нефтегазодобычи во многих странах и на международном уровне являются дифференцированное применение и корректировка (пересмотр) соответствующих стандартов, норм и правил обращения с отходами в зависимости



от конкретной ситуации и с учетом новейших достижений техники, технологии и практики обращения с отходами.

В принципе существуют четыре основных варианта обращения с отходами буровых и промысловых работ при освоении морских нефтегазовых месторождений: 1) первичная очистка и сброс в море непосредственно на месте работ; 2) закачивание в скважины для захоронения в подземных геологических структурах; 3) накопление и транспортирование на берег для последующей обработки или захоронения; 4) накопление, транспортирование и сброс в море в других районах, например на больших глубинах. Выбор того или иного варианта диктуется соображениями экологического, технического (технологического) и экономического характера. Главным обстоятельством при принятии подобных решений в конечном счете является вопрос о характере и масштабах экологических последствий реализации каждого из возможных вариантов.

В соответствии с многолетней мировой практикой, буровые промывочные жидкости на водной основе (суспензии глины) и сопутствующие им шламы относят к категории нетоксичных веществ. Их удаление в открытом море не приводит к каким-либо необратимым экологическим последствиям, а наблюдаемые кратковременные эффекты носят локальный характер и аналогичны тем изменениям, которые происходят при природных повышениях мутности воды. Именно поэтому общепринятая практика обращения с такими отходами сводится к их сепарации (разделению жидкой и твердой фаз) и сбросу в открытом море непосредственно в районе буровых работ. Аналогичным образом поступают обычно с пластовыми водами после их очистки от остатков нефти. Что касается отходов, получаемых при использовании нефтесодержащих буровых растворов, то в большинстве стран их сбросы в морскую среду запрещены.

Первичная обработка буровых растворов на водной основе и шламов перед их сбросом в море достаточно проста и обычно включает операции разделения фаз, дегазации и промывки. Буровые растворы на нефтяной основе и шламы, предназначенные для транспортирования на берег, иногда подвергают операциям первичной обработки и очистки, включая промывку органическими растворителями для удаления остаточной нефти, дистилляцию при повышенной температуре с разделением твердого осадка и нефти, центрифугирование, обезвоживание и термическую обработку (сушка, сжигание, спекание) для удаления органической фазы и детоксикации отходов.
