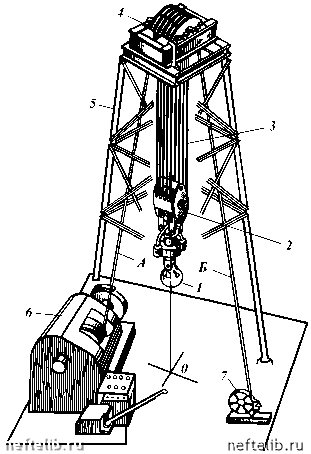

Рис. 15.2. Конструктивная схема иодьемного комплекса:

1 - крюк; 2 - талевый блок; 3 -несущие ветви; 4 - кронблок; 5 -вышка; 6 - лебедка; 7 - приспособление для крепления неподвижного конца каната; А и Б -ведущая и неподвижная ветви каната; 0 - ось скважины

совершенства конструкции подъемного комплекса, его мощности, скоростей подъема и т.д.; время, затрачиваемое на машинно-ручные операции, зависит от размера и веса свечей, степени механизации этого процесса, квалификации бригады и т.д. Из диаграмм цикла подъема и спуска свечи (см. рис. 15.1) видно соотношение машинного и машинно-ручного времени при этих операциях.

Общее время, затрачиваемое на подъем и спуск бурильной колонны подразделяется на время, затрачиваемое на подъем колонны, спуск нена-груженного элеватора для захвата очередной свечи, спуск колонны и подъем ненагруженного элеватора для захвата очередной спускаемой свечи, находящейся в магазине (или время на подъем элеватора с одной трубой, захватываемой с мостков).

Число рейсов подъемного комплекса во время проводки скважины зависит от ее глубины, поскольку оно является функцией проходки на долото, зависящей от конструкции скважин и долот, буримости пород, способа и уровня техники бурения, качества долота и др.

Обычно для бурения глубоких скважин расходуют от нескольких долот в мягких породах до нескольких десятков, а иногда и сотен долот в твердых породах.



По мере углубления скважины в процессе бурения длину бурильной колонны периодически увеличивают, при этом возрастает и вес колонны, а следовательно, и нагрузка на подъемный комплекс. Нагрузка на подъемный комплекс при подъеме уменьшается по мере извлечения колонны из скважины, а при спуске, наоборот, увеличивается.

Число циклов изменения нагрузок на талевую систему для каждого рейса равно числу свечей в колонне.

для выполнения перечисленных функций можно применять различные подъемные системы: механические полиспасты, рычажные или зубчатые, гидравлические и др. Однако до настоящего времени конструкторам не удалось создать подъемную систему для буровой установки, конкурентоспособную с полиспастной (рис. 15.2).

Для каждого назначения, нагрузки и условий бурения конструктор должен найти наивыгоднейшее число ветвей в системе (в настоящее время применяют от 2 до 14 ветвей), а также наиболее целесообразную точку крепления неподвижного («мертвого») конца каната, так как от этого зависят передаточное отношение и нагрузка в подъемной системе.

15.2. КИНЕМАТИЧЕСКАЯ СХЕМА КОМПЛЕКСА ДЛЯ СПО

Кинематическая схема комплекса СПО приведена на рис. 15.3. Во время подъема и спуска колонн скорость движения всех элементов подъемной установки непостоянна вследствие неравномерности вращения двигателя, изменения радиуса навивки каната на барабан, непостоянства КПД механизма и сопротивления движению колонны в скважине Кинетические соотношения и параметры системы можно найти из следующих выражений.

Средняя частота вращения (об/мин) барабана лебедки при подъеме

где пд - номинальная частота вращения вала двигателя, об/мин; идб - общее передаточное отношение от вала двигателя до барабана лебедки,

Пдб = U1U2U3... u„;

u1, u2, un - передаточные отношения промежуточных передач от вала двигателя до барабана лебедки.

Скорость навивки (м/с) каната на каждом из рядов барабана uв; = = лО;Пб;/60, где Di - диаметр навивки каната в каждом ряду, м.

Минимальный диаметр навивки каната D0 = D6 + d, где D6 - диаметр бочки барабана; d - диаметр каната.

Наибольший диаметр навивки каната

De = D6 + a(z - 1)d, (15.1)

где z - число слоев навивки каната; а - коэффициент уменьшения диаметра навивки за счет смятия и укладки каната, а = 0,93-0,95.

Канат на барабан можно навивать в несколько слоев или по винтовой линии с противоположным направлением спиралей в смежных рядах или с параллельной укладкой витков. Лучшей в отношении уменьшения износа каната является параллельная укладка, при этом коэффициент а имеет наименьшее значение.

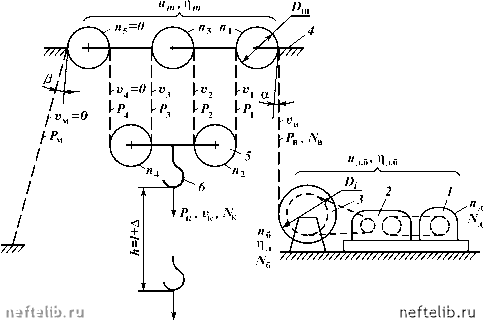

Рпс. 15.3. Кпнематпческая схема подъемного комплекса:

1 - двигатель; 2 - трансмиссия с коробкой передач; 3 вый блок; 6 - крюк

Средний диаметр навивки каната

Вср = (D0 + De)/2.

лебедка; 4 - кронблок; 5 - тале-

(15.2)

Зная частоту вращения барабана лебедки и его размеры, определяют наибольшие [см. формуле! (15.1), (15.2)], наименьшие и средние скорости талевого каната и крюка без учета разгона и торможения.

Средняя скорость (м/с) ведущей ветви талевого каната

Ув. ср = лDсрnбz/60. (15.3)

Средняя скорость крюка (м/с) без учета разгона и торможения

Ук.ср = Ув.ср/"т, (15.4)

где ит - кратность полиспаста или число рабочих ветвей в талевой оснастке.

Скорости движения каната (см. рис. 15.3): У1 = Ув; У2 = v1 - 2ук = У3; У4 = v3 - 2ук = v1 - 4ук где v1 > v2 = v3 > v4 = ; скорость неподвижной ветки каната vм = 0.

Частоты вращения шкивов блоков (об/мин):

Л1 = 60Vв; Л2 = 60(vв - Vк);

n 60v2 60(Vв - 2Vк) ; n3---

n1 > n2 > n3 > n4 > ... > nn 0.
