при цементировании. Кроме того, центраторы способствуют облегчению спуска обсадной колонны за счет снижения сил трения между обсадной колонной и стенками скважины, увеличению степени вытеснения бурового раствора тампонажем в результате некоторой турбулизации потоков в зоне их установки, облегчению работ по подвеске потайных колонн и стыковке секций за счет центрирования их верхних концов. Конструктивно центраторы выполняют неразъемными и разъемными, причем предпочтение отдается последним. Обычно центраторы располагают в средней части каждой обсадной трубы.

В разработке центраторов принимали участие ВНИИБТ и б. ВНИИКР-нефть.

Существуют конструкции центраторов нескольких типов: ФП, ЦПР, ЦЦ, ЦЦ-1 и ЦЦ-2.

Центраторы типа ЦЦ являются модификацией центраторов типа ЦПР. Центраторы ЦЦ-2 благодаря конструктивным особенностям можно применять и в наклонно направленных скважинах за счет возможности изменения высоты ограничителя прогиба пружинных планок.

Наиболее распространены центраторы ЦЦ-1 (рис. 12.8; табл. 12.8). Их выпускают серийно по ТУ 39-01-08-283 - 77.

Скребки предназначены для разрушения глинистой корки на стенках скважины, что улучшает сцепление тампонажного цемента с породой. Этот эффект проявляется при цементировании скважин с расхаживанием. Скребок корончатый типа СК (рис. 12.19) - разъемный; он состоит из корпуса 2, половинки которого соединяются с помощью штыря 3. Рабочие элементы 1 скребка выполнены из пучков стальной пружинной проволоки



Рис. 12.8. Центратор:

1 - петлевая проушина; 2 - гвоздь; 3 - спиральный клин; 4 - ограничительное кольцо; 5 - пружинные планки; 6 - паз сегмента

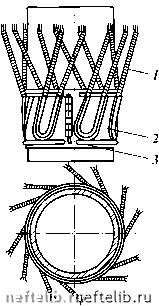

Рис. 12.9. Скребок разъемный типа СК



Шифр центратора

Максимальная раальная нагрузка,

Число планок

Масса, кг, не более

ЦЦ-1 40/191 - 216-1 ЦЦ-1 46/191 - 216-1 ЦЦ-1 46/222 - 251-1 ЦЦ-1 68/216 - 245-1 ЦЦ-1 68/251 - 270-1 ЦЦ-2 19/270-1 ЦЦ-2 45/295 - 320-1

Пр имечание. метр обсадной колонны метров (в мм) скважин

7 850 7 850 7 850 7 850 7 850 10 456 10 450

В шифре центратора Ц (в мм), для которой он ы, в которую спускают к

6 6 6 6 6 8 8

Ц-1 число перед косой предназначен; после к олонну.

9,5 9,5 10,5 10,5 14 15,0

чертой означает диа-осой дан интервал диа-

Таблица 12.9

Техническая характеристика турбулизаторов типа ЦТ

Шифр

Наружный

Внутренний

Длина лопасти,

Масса, кг,

турбулизатора

диаметр, мм

диаметр, мм

не более

ЦТ-1 14/151

ЦТ-1 27/165

ЦТ-1 40/191

ЦТ-1 40/216

ЦТ-1 40/212 - 216

ЦТ-1 46/212 - 216

ЦТ-1 46/216

ЦТ-1 68/212 - 216

ЦТ-1 68/216

ЦТ-1 78/245

ЦТ-1 94/245

ЦТ-2 19/270

ЦТ-2 45/295

Примечание. Для всех типоразмеров число лопастей - 8, максимальная нагрузка

на корпус турбулизатора - 7,85 кН.

и прикреплены к корпусу накладками. Скребок комплектуется стопорным кольцом с фиксирующимся на трубе спиральным клином.

Скребок устанавливается таким образом, чтобы рабочие элементы с согнутыми внутрь концами были направлены вверх, обеспечивая их минимальный износ при спуске колонны. При движении обсадной колонны вверх рабочие элементы отгибаются и разрушают глинистую корку на стенке скважины. Скребки устанавливают выше или ниже центратора.

Турбулизаторы типа ЦТ используют для завихрения восходящего потока тампонажного раствора в затрубном пространстве скважины при цементировании. Как правило, их размещают напротив зон расширения ствола скважины на расстоянии не более 3 м один от другого.

Турбулизатор (рис. 12.10; табл. 12.9) состоит из неразъемного корпуса 1 и лопастей 2. Лопасти устанавливают в пазы, прорезанные в корпусе под углом 35°, и прикрепляют к корпусу металлическими накладками с помощью точечной сварки. Лопасти могут быть металлическими или резино-кордными. На обсадной трубе турбулизатор крепят с помощью спирального клина 3, забиваемого в кольцевую канавку и отверстие, выполненные в утолщенной части корпуса. Разработчик турбулизаторов - б. ВНИИКР-нефть. Их изготовляют по ТУ 29-01-08-284 - 77.




Рис. 12.10. Турбулизатор типа ЦТ

Муфты ступенчатого цементирования. При

креплении скважин в ряде случаев возникает необходимость подъема тампонажного раствора за обсадными колоннами на значительную высоту (до 3000 м и более). Обеспечить успешность и высокое качество проведения операций при подъеме тампонажного раствора на такую высоту за один прием цементирования не всегда возможно. Применяемое в этих случаях цементирование обсадных колонн с подъемом тампонажного раствора на большую высоту в два приема осуществляется с помощью муфт ступенчатого цементирования.

Муфты ступенчатого цементирования в стволе скважин рекомендуется устанавливать в интервалах устойчивых непроницаемых пород и на участках, где отсутствуют уширения, каверны или желоба.

Муфты ступенчатого цементирования МСЦ-1, разработанные в б. ВНИИКРнефти, предназначены для оснащения обсадных колонн диаметрами от 140 до 245 мм и проведения процесса цементирования скважин в две ступени как с разрывом во времени, так и без разрыва (рис. 12.11). Муфты ступенчатого цементирования МСЦ-2 используют для оснащения обсадных колонн диаметрами

273-340 мм.

Ряд условных диаметров муфт соответствует ряду обсадных труб (ГОСТ 632-80) диаметрами от 140 до 245 мм. Максимальная допустимая рабочая температура - не более 100 °С. Избыточное давление, необходимое для срабатывания затворов цементировочных отверстий муфт, составляет 4-8 МПа.

Конструктивно муфта представляет собой полхй цилиндрический корпус с присоединительными резьбами на концах и смонтированную на его внешней поверхности обойму, образующую на части длины кольцевую полость, в которой размещена с возможностью осевого перемещения заслонка. Внутри корпуса расположены нижняя и верхняя втулки, также имеющие возможность осевого перемещения. В корпусе и обойме выполнены несколько соосно расположенных циркуляционных боковых отверстий. В корпусе муфты МСЦ-2 предусмотрены также сквозные пазы, в которых размещены сухари, жестко соединяющие заслонку с верхней втулкой. В исходном положении заслонка и втулки зафиксированы на корпусе с помощью срезных винтов, причем заслонка и верхняя втулка находятся выше циркуляционных отверстий, и нижняя втулка герметично перекрывает циркуляционные отверстия в корпусе.

Эластичные уплотнительные манжеты продавочной и запорной пробок при движении внутри обсадной колонны плотно прижимаются к ее стенкам и надежно отделяют тампонажный раствор от продавочной жидкости.

Продавочная пробка имеет конусный наконечник с уплотнением для плотной посадки на упорное стоп-кольцо, а запорная пробка - в нижней части конусный поясок с уплотнением для плотной посадки на седло верхней втулки.
