Для зарядки системы воздух подается через клапан 16, трубопровод 17, клапан 18, клапан 25, соединенные трубопроводом 23. Дроссели 26 обеспечивают медленную зарядку. При достижении требуемого рабочего давления обратные клапаны 28 и 29 устанавливаются в открытое положение, и система готова к работе.

25.7. БУРОВЫЕ ВЫШКИ ДЛЯ ПБС

Буровые вышки морских плавсредств (СПБУ, ППБУ, БС) и стационарных буровых платформ являются подъемным сооружением и предназначены для подвешивания талевой системы, колонны бурильного инструмента или обсадной колонны и труб при спуске их в скважину и подъеме из нее, поддержания на весу бурильного инструмента при бурении скважины, размещения кронблока, системы механизмов автоматизации и механизации спускоподъемных операций типа АСП и узлов соответствующего оснащения фонаря вышки.

На вышках морских буровых плавсредств, кроме отмеченных механизмов и узлов, устанавливают механизмы, компенсирующие колебания бурильного инструмента и водоотделяющей колонны при качке плавсредства во время производства спускоподъемных операций (СПО) и бурения.

Основные параметры, характеризующие вышку, включают общую грузоподъемность вышки, нагрузку на крюке, размеры верхнего и нижнего оснований, вместимость магазинов, расстояния от пола до балкона верхового рабочего, массу конструкции и др. Ниже приведены основные технические данные буровых вышек:

Тип вышки................................................................................................. ВБП54-320 ВБП53-320

Максимальная нагрузка на крюке при оснастке 6x7, кН................ 3200

Высота, м:

полезная (от пола буровой до низа подкронблочной балки)...... 54 53

общая..................................................................................................... 58,5 57,2

Расстояние между колоннами в плане, м:

вдоль оси плавсредства...................................................................... 10 13

поперек оси плавсредства................................................................. 11 12,5

Масса, т...................................................................................................... 134,1 180,5

Место установки ...................................................................................... СПБУ ППБУ и БС

БУРОВАЯ ВЫШКА ВБП54-320

Вышка (рис. 25.13) представляет собой решетчатую конструкцию башенного типа. Три нижние секции башни имеют форму параллелепипеда, а две верхние - форму усеченной пирамиды. Грани вышки выполнены в виде полураскосной решетки. Секции колонн 1 вышки изготовлены из труб диаметром 530x8 мм и скреплены между собой фланцевыми соединениями. Колонны передней грани вышки опираются на портал буровой платформы и крепятся к нему болтами. Колонны задней грани вышки также опираются на портал и присоединяются к нему.

Вертикальное положение вышки (центрирование) обеспечивается установкой прокладок: в передней грани между колоннами вышки и порта-

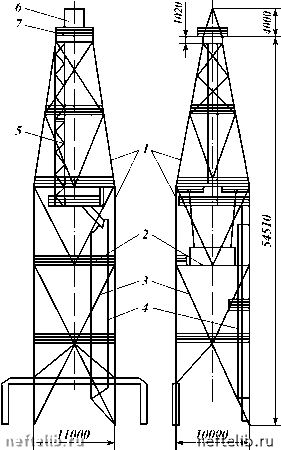

Рис. 25.13. Буровая вышка ВБП54-320

лом и в задней грани - между колоннами вышки и ригелем рамы над буровой лебедкой.

Пояса 2 вышки коробчатого сечения присоединены к колоннам с помощью болтовых соединений. Каждый пояс огорожен двусторонними перилами. Раскосы 3 изготовлены из горячекатаных стальных труб и присоединены к косынкам поясов и колонн пальцевыми соединениями. В плоскости второго снизу пояса вышки размещена платформа верхового рабочего с магазином для ручной расстановки свечей, а также нижние (вспомогательные) гребенки магазина свечей комплекса механизмов АСП. В плоскости третьего снизу пояса вышки установлены балки, служащие опорами кронштейнов направляющих канатов центратора, верхних магазинов свечей и площадок для обслуживания механизмов. На внутренней стороне передней грани вышки к первому и второму поясам прикреплена шахта с маршевыми лестницами 4 и площадкой для обслуживания стояка манифольда. От третьего пояса до подкронблочной площадки установлена шахта с вертикальными лестницами 5.

На верхних концах колонн вышки закреплена подкронблочная площадка 6 с козлами 7.


БУРОВАЯ ВЫШКА ВБП53-320

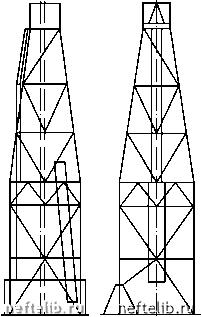

Вышка башенная ВБП53-320 (рис. 25.14) предназначена для работы в технологическом комплексе буровой установки, установленном на ППБУ типа «Шельф» и ВС.

Грани вышки представляют собой полураскосные решетки. Нижние грани башни от пола до верхнего магазина - вертикальные, а верхние - наклонные. Колонны, изготовленные из труб, соединяются между собой фланцевыми соединениями. Пояса представляют собой сварные элементы двутаврового сечения. Внутри вышки по высоте расположены два магазина для установки пакета свечей. Угол наклона свечей равен 3°30. На под-




кронблочной раме установлены кронблок, направляющие талевого блока, компенсатор и другие узлы.

В основном конструкция вышки аналогична конструкции вышки ВБП54-320.

НАГРУЗКИ НА ВЫШКУ

Морские буровые вышки работают при различных режимах эксплуатации: бурении, производстве спуско-подъемных операций, спуске обсадной колонны, перегоне, переходе, штормовом отстое. Во всех перечисленных режимах на вышку действуют определенные нагрузки и их сочетания.

Для всех указанных режимов характерно совместное действие нагрузок, возникающих при качке плавсредства, и ветровых нагрузок. Исходными данными при расчетах служат параметры качки (период, амплитуда, высота волны, радиус волны), а также ветровые и технологические нагрузки, нагрузки от узлов и элементов вышки. Для каждого режима эксплуатации вышки необходимо определить расположение бурильной колонны и установить, какие элементы подлежат расчету. В табл. 25.4 в качестве примера приведены исходные данные для расчета буровой вышки типа ВБП53-320 (элементы расчета - колонны и решетки).

Определение нагрузок, вызванных качкой бурового плавсредства. При качке плавсредства на буровую вышку действуют следующие силы.

1. Инерционные нагрузки, возникающие при гармонических колебаниях плавсредства (рис. 25.15). Их определяют по следующим формулам:

Таблица 25.4

Исходные данные для расчета буровой вышки

Параметры качки

Ветровая нагрузка (скоростной напор),

Условия эксплуатации буровой установки

Период

колебания, с

Амплитуда градус

Высота волны, м

Радиус волны I, м

Расстояние от платформы буровой до центра качки Z1, м

Нагрузка на крюке, кН

Расположение бурильной колонны

Спускоподъемные операции Спуск обсадной колонны

±5

23-25

3200

В скважине За пальцем

Перегон

±6,5

30-32

На стеллажах

Штормовой отстой

25-27

2000

В скважине

*Для бортовой и килевой качки.
