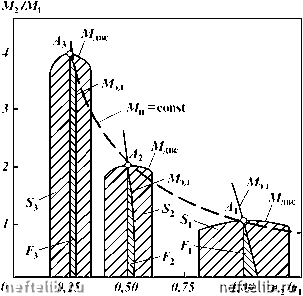

Рис. 23.8. График совместиой работы механической трансмиссии с коробкой передач и двигателями рази1х типов (М2/М1 и И2/И1 - отио-сительи1е крутящий момент и частота вращения)

На рис. 23.8 приведены график совместной работы трехступенчатой коробки передач с ДВС при диапазоне регулирования R =1,5, а также кривые крутящего момента Мдвс и Мэд - асинхронного электродвигателя, обладающего практически постоянной частотой вращения. Точки А1, А2 и А3 характеризуют номинальный момент на разных передачах коробки передач. Заштрихованные площади S1, S2 и S3 соответствуют диапазонам изменения нагрузок и частот вращения при ДВС, а площади F1, F2 и F3 - при асинхронном электродвигателе. Кривая Мп = const - идеальная кривая при полном использовании мощности. Как видно на этом графике, ДВС обеспечивает некоторую гибкость силового привода, в то время как асинхронные электродвигатели такими свойствами не обладают, и располагаемая мощность не может полностью использоваться, например, в приводе лебедок, где при подъеме бурильных колонн происходит последовательное уменьшение нагрузки на крюке по мере извлечения колонны из скважины и уменьшения числа поднимаемых свечей.

Полуавтоматической называют механическую трансмиссию, снабженную устройством для автоматического (т.е. без участия оператора) изменения в определенных пределах характеристики силового привода. Схема силового привода такого типа с двумя механически сблокированными двигателями приведена на рис. 23.7, в; между двигателями и фрикционной муфтой установлены устройства 12, автоматически преобразующие его характеристику.

В буровых установках применяют два типа полуавтоматических трансмиссий: 1) трансмиссии, изменяющие только пусковые и кратковременные характеристики; 2) трансмиссии, способные длительно преобразовывать характеристику и обеспечивать гибкость привода при высоком КПД.

В первом случае в трансмиссию между двигателями и передачей встраивают автоматически действующую гидравлическую или электродинамическую муфту. При пуске на малхх частотах вращения двигателя эти муфты передают незначительный крутящий момент, обеспечивая при этом плавное включение и разгон трансмиссии. Такие муфты также защищают двигатели от перегрузок и внезапных остановок, так как при резком возрастании момента сопротивления на трансмиссии муфта не передает мо-



мента вращения, превышающего расчетный. Если на исполнительном механизме перегрузка действует длительно, то двигатели должны быть отключены с помощью фрикционных муфт 4 (см. рис. 23.7, е); в противном случае происходит перегрев муфты, так как вся энергия двигателей превращается в теплоту (п = 0), потому что их КПД обратно пропорционален скольжению.

Во втором случае для преобразования характеристик при длительно действующих режимах в качестве регулирующих устройств (см. рис. 23.7, е) применяют гидродинамические преобразователи момента, которые встраивают в трансмиссию между двигателем 1 и фрикционной муфтой 4, либо электромашинные передачи. Эти устройства обладают достаточно высоким КПД (п = 0,70,9) при широком диапазоне регулирования.

ПОЛУАВТОМАТИЧЕСКИЕ ТРАНСМИССИИ С ГИДРАВЛИЧЕСКИМИ ПЕРЕДАЧАМИ

Совместная работа двигателя с турбомуфтой. Турбомуфта представляет собой агрегат, состоящий из центробежного насоса, колесо которого соединено с валом двигателя, и турбины, соединенной с вторичным (выходным) валом. Момент М2, развиваемый на вторичном валу, пропорционален квадрату угловой скорости ю1 двигателя, поэтому можно считать, что характеристика турбомуфты состоит из двух периодов, соответствующих разгонному и рабочему режимам.

При рабочем режиме трансмиссии угловая скорость двигателя ю2 и момент Мн достигают своих номинальных значений. При этом скольжение электродвигателей обычно составляет 2 - 4 % (при холостом ходе около 0,5 %). Турбомуфта не передает на вал момент, превышающий расчетный. Значение этого момента зависит также от наполнения муфты жидкостью: при снижении наполнения передаваемый муфтой момент при одинаковом скольжении уменьшается.

Существуют разнообразные конструкции турбомуфт, допускающих регулирование наполнения, однако в буровых установках эти конструкции широкого распространения не получили.

Совместная работа двигателя с турботрансформатором. Турботранс-форматор представляет собой турбомашину, которая состоит из центробежного насоса, соединенного с первичным валом двигателя, и направляющего аппарата; последний изменяет направление потока жидкости, выходящего из насоса и турбины. Колесо турбины соединено с выходным (вторичным) валом турботрансформатора. Турботрансформатор является своеобразной коробкой передач с бесконечным числом передач и переменным КПД, так как потери в жидкости, циркулирующей в турботранс-форматоре, возрастают с увеличением коэффициента трансформации частоты вращения. Как для любой турбомашины, мощность на ведущем валу турботрансформатора, кВт,

= N1 = Х1рлд D (23.5)

и момент, Н-м,

Мд = М1 =Х1рлд D(23.6)

где Х1 - постоянный коэффициент, характеризующий турботрансформа-



тор; р - плотность жидкости, кг/м3; пд - частота вращения первичного вала, мин - 1; D - диаметр колеса центробежного насоса, м.

Мощность на вторичном (выходном) валу турботрансформатора, кВт,

Nт = NlЦт, (23.7)

здесь цт - КПД турботрансформатора, который зависит от конструктивного исполнения и коэффициента трансформации и21 (передаточного отношения).

Крутящий момент на вторичном валу, Н-м, Мт =Х2и21М1, (23.8)

где Х2 - постоянный коэффициент, зависящий от конструкции турботрансформатора.

Двигатель с турботрансформатором представляет собой приводной агрегат с характеристикой, отличающейся от характеристик как двигателя, так и турботрансформатора. Двигатель может обладать частотой вращения вала либо строго постоянной (например, электродвигатель синхронный), либо изменяющейся в некоторых пределах (например, ДВС). При правильном подборе двигателя и турботрансформатора характеристика агрегата более полно удовлетворяет требованиям исполнительных органов буровой установки.

Если пд = const, то в общем случае при изменении частоты вращения пт выходного вала крутящий момент на валу двигателя может несколько изменяться. Это свойство трансформатора называется прозрачностью. Степень прозрачности при пд = const

где Мд - момент на валу двигателя при пт = 0; Мд - момент на валу двигателя при коэффициенте трансформации и21 = 1, т.е. при пд = пт.

В буровых установках применяют турботрансформаторы со степенью прозрачности П = 1,2-1,7.

Для расширения зоны регулирования при высоких КПД можно использовать комплексные турботрансформаторы, объединяющие в себе тур-ботрансформатор и турбомуфту и имеющие два и более направляющих аппарата, или устанавливать после турботрансформатора коробки передач.

Совместная работа трансмиссии двигателя, турботрансформатора и коробки передач. Для исполнительных органов, требующих более широкого диапазона, чем это может обеспечить двигатель с турботрансформатором, в трансмиссии применяют коробку передач (например, в приводах буровых лебедок). В этом случае коробка передач увеличивает рабочий диапазон пропорционально числу передач при высоких значениях КПД.

Общий диапазон регулирования такой трансмиссии

R = RдRттRк.п,

где R, Rтт и Rк,п - диапазон регулирования двигателя, турботрансформатора и коробки передач.

В таких трансмиссиях применение комплексных трансформаторов может быть излишним, так как работа на передачах I, II и III значительно увеличивает общий диапазон регулирования при высоких КПД.
