лота разновидности 3Л (трехлопастные), так же, как и двухлопастные, выпускают двух типов - М и МС. Особенности долот каждого из этих типов такие же, как и у долот разновидности 2Л, т.е. режущие кромки лопастей у долота типа М армированы релитом, а у долота типа МС - твердосплавными пластинами.

Долота обоих типов изготовляют только сварной модификации, т.е. с приваренными к корпусу лопастями. По конструкции промывочного устройства они могут быть выполнены с соплами (струйными или гидромониторными) либо без сопел.

Долота разновидности 3ИР (см. рис. 18.10) изготовляют только типа МСЗ - для мягких и среднемягких абразивных пород. Они имеют такое же количество лопастей, как долота 3Л, однако формы их выполнения и армирования существенно различаются.

Долота разновидности 6ИР (см. рис. 18.11) выпускают только типа С - для бурения средних пород. Эти долота в отличие от предыдущих оснащены, помимо трех основных, тремя укороченными боковыми лопастями, армированными твердосплавными штырями и релитом примерно таким же образом, как и основные лопасти. Главное назначение этих лопастей - усиление калибрующей способности долота, что обеспечивается большим количеством штырей на боковых поверхностях основных лопастей. При сопоставлении рис. 18.10 и 18.11 можно заметить, что форма выполнения основных лопастей у долота 6ИР несколько иная, чем у долота 3ИР. Так, сужение лопастей от периферии к оси долота и выполнение тыльной поверхности выражено более четко у долот 6ИР, чем у долот 3ИР.

Долота разновидности П, т.е. пикообразные или однолопастные, часто называют долотами специального назначения, так как в отличие от других они разбуривают не забой скважины, а главным образом цементные пробки и металлические детали низа обсадных труб (тип Ц) или стенки скважины при расширении ее ствола (типа Р).

Долота обоих типов выполняются с круглым корпусом 1 (см. рис. 18.12) и заостренной (под углом около 90° + 1°45) пикообразной лопастью 2. Рабочая кромка лопасти скошена под углом 45° и армирована с набегающей стороны релитом и твердосплавными платами 3. Сверху наносят защитное чугунное покрытие. Тыльную сторону рабочей кромки, согласно ТУ 26-02-675-75, также покрывают чугуном.

Долота типа Р отличаются от долот типа Ц армированием боковых калибрующих поверхностей лопасти твердосплавными штырями 4 и релитом (см. рис. 18.12). Эти поверхности являются рабочими, разрушающими и калибрующими стенки скважины при расширении ее ствола.

Долота типа Ц выпускают в соответствии с ТУ 26-02-675-75 следующих моделей: ПЦ97, ПЦ112, ПЦ118, ПЦ140, ПЦ151, ПЦ161, ПЦ190, ПЦ295,3 (ПЦ295), ПЦ320, ПЦ370 и ПЦ444,5 (ПЦ445).

Изготовляют следующие модели долота типа Р - ПР118, ПР132, ПР140,

ПР151, ПР161, ПР190, ПР295,3 (ПР295), ПР320, ПР370 и ПР445,5 (ПР445).

18.3. ФРЕЗЕРНЫЕ ДОЛОТА

Фрезерные долота характеризуются более простой конструкцией, чем лопастные.

Долото состоит из удлиненного монолитного корпуса, составляющих с



этим корпусом единое целое рабочих органов, армированных твердым сплавом, и простейшего промывочного устройства. Во многих современных конструкциях рабочие органы отсутствуют, и роль породоразрушающих элементов выполняют не режущие кромки рабочих органов, а твердосплавные штыри, запрессованные в торец фрезерного долота. Промывочным устройством могут служить один или несколько каналов в корпусе долота.

Эти долота могут быть использованы не только для бурения скважины в присутствии металлических и твердосплавных обломков, но и для разбу-ривания оставшихся на забое шарошек и других металлических предметов, бетонных и иных пробок. Эта функция фрезерных долот привела к выделению и совершенствованию отдельной их разновидности - фрезеров.

18.4. ДОЛОТА ИСМ

Долота ИСМ отличаются от фрезерных, лопастных и алмазных главным образом тем, что их породоразрушающие (рабочие) элементы оснащены сверхтвердым материалом славутич. Рабочие элементы (вставки из славутича) крепят к стальному корпусу долота своей посадочной (цилиндрической) частью (хвостовиком) методом пайки. Форму рабочей поверхности вставок, славутича, его содержание (объем в кубических сантиметрах) в инструменте и число вставок выбирают в зависимости от типа долота, т.е. в соответствии с физико-механическими свойствами буровых пород.

В зависимости от размера и конструкции долота ИСМ могут быть выполнены цельноковаными с последующим фрезерованием лопастей либо с приваренными лопастями.

Долота ИСМ по сравнению с фрезерными и лопастными обладают более высокой износостойкостью, а по сравнению с долотами, оснащенными природными алмазами, - меньшими стоимостью и поршневанием, лучшей проходимостью по стволу скважины и защитой их породоразрушающих элементов, поэтому они реже выходят из строя при недостаточно тщательной подготовке ствола и забоя перед их спуском в скважину.

Долота ИСМ выпускают трех разновидностей: режущего действия (режущие), торцовые (зарезные) и истирающие. Первые весьма похожи на лопастные, вторые - на фрезерные, а третьи - на алмазные.

Режущие долота ИСМ предназначены для бурения глубоких скважин в мягких и средних пластичных породах. Долото ИСМ (рис. 18.13) по внешнему виду и конструкции похоже на долото 6ИР (см. рис. 18.11), но отличается от него формой рабочей части лопастей, способом их закрепления на корпусе долота и расположением дополнительных лопастей. У долота ИСМ (первая модификация) основные лопасти 1 , 2 и 3 (рис. 18.13, б) сходятся вместе по общей оси долота и привариваются к составному корпусу 4 в специальных пазах. Дополнительные (стабилизирующие) лопасти 5 перед приваркой также заводят в специальные пазы, вырезанные на боковой поверхности корпуса асимметрично относительно основных лопастей.

Дополнительные лопасти выполняются укороченными, характеризуются трапециевидным профилем и армируются по рабочим боковым поверхностям твердосплавными штырями 6 (с плоской рабочей головкой, не выступающей за поверхность лопасти), которые запрессовываются и по боковым поверхностям основных лопастей. Поэтому дополнительные лопасти

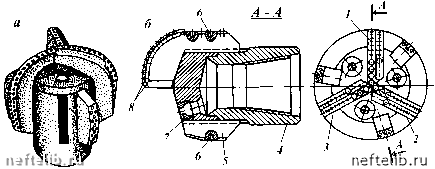

Рис. 18.13. Режущее долото ИСМ нервой модификации:

а - без сопел; б - с соплами

не только обеспечивают стабилизацию и уравновешивание долота в стволе скважины, но и способствуют росту общей калибрующей поверхности долота по диаметру.

Вставки 8, оснащенные славутичем, выполняют с цилиндрической боковой поверхностью и полусферической (для торца основной лопасти) и плоской (для калибрующей поверхности лопасти) рабочими головками. Сопла 7 изготовляют из твердого сплава. Сопла и струйный промывочный узел в целом рассчитаны на истечение бурового раствора со скоростью 90-120 м/с.

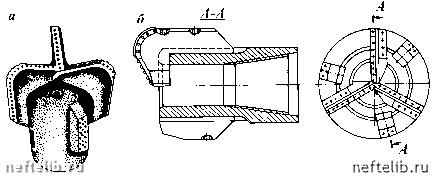

Выполнение промывочного устройства (узла) долота второй модификации показано на рис. 18.14, б. Оно отличается одним широким центральным промывочным отверстием, разделенным лопастями на три сектора.

Струйная модификация по промывке отличается от первой соплами, которые смонтированы и закреплены (с помощью пайки) в боковых каналах, просверленных в корпусе долота (см. рис. 18.13, б).

Долота первой и второй модификаций по промывке применяют главным образом при турбинном бурении, а третьей - при роторном способе бурения.

Долота с обычной («сводовой») промывкой (преимущественно вторая модификация по промывке) выпускаются девяти размеров по диаметрам


Рис. 18.14. Режущее долото ИСМ второй модификации с узким (а) и широким (б) нромывоч-ным отверстиями
