2.5. БУРОВЫЕ ДОЛОТА

Главная функция долота - разрушать горную породу на забое скважины и способствовать его очистке от осколков породы. По принципу действия различают долота:

режуще-скал1вающие (лопастные долота), применяемые для разрушения вязких и пластичных пород (глин) (рис. 2.2);

дробяще-скалхвающие (шарошечные долота), применяемые для разрушения большинства пород (рис. 2.3);

режуще-истирающие (алмазные долота), применяемые для разрушения твердых абразивных пород (рис. 2.4).

По назначению буровые долота разделяют на долота для проходки ствола скважины сплошным забоем и долота для проходки ствола скважины кольцевым забоем (так называемые колонковые долота или бурильные головки).

Колонковые долота выполняют дополнительную функцию - обеспечивают отбор глубинных образцов разбуриваемых пород (кернов) (рис. 2.5).

Основными элементами всех долот являются: корпус, имеющий в верхней части коническую (замковую) резьбу для присоединения к колонне бурильных труб или погружному двигателю; промывочные устройства для направления струй промывочного агента на забой; породоразрушаю-щие элементы.

Промывочные устройства - это отверстия, выходящие из полости корпуса долота наружу и направленные вниз, оснащенные, как правило, суживающимися насадками (гидромониторные долота) для ускорения потока


Рис. 2.2. Двухлопастное долото





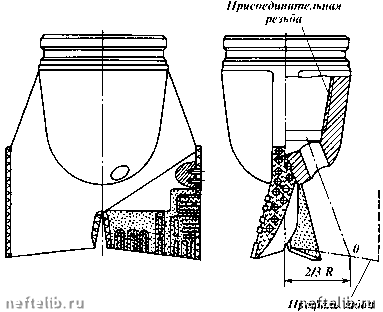

Рис. 2.3. Трехшарошечное долото:

а, б, в - соответственно для средних, твердых и крепких пород; 1 - присоединительная резьба; 2 - промывочный узел; 3 - секция долота; 4 - шарошка; 5 -цапфа; 6 - роликовый подшипник; 7 - шариковый замковый подшипник

промывочного агента, направленного на забой скважины. Насадки делают очистку забоя от осколков породы более совершенной (мгновенной), а в мягких породах дополнительно разрушают забой.

Породоразрушающими элементами, у лопастных долот являются приваренные к корпусу два или три ножа, армированные твердосплавными включениями; у шарошечных долот - это одна, две, три или четыре шарошки, каждая из которых оснащена зубьями и может вращаться на собственном валу в подшипнике, перекатываясь по забою скважины и внедряясь в него зубьями; у алмазных долот - это полусферическая головка с фрезерованными выемками для циркуляции промывочного агента и выноса осколков породы с забоя скважины, оснащенная алмазными или корундовыми включениями в виде штырей с режущей кромкой или в виде малхх сфер, вмонтированных в головку (шариков).

Работают долота следующим образом. Под действием осевой нагрузки, создаваемой силой тяжести части бурильной колонны, породоразрушаю-щие элементы (ножи у лопастных долот, зубья у шарошечных долот, штыри у алмазных долот) внедряются частично в горную породу на забое и за счет вращательного движения в горизонтальной плоскости скалхвают частицы породы, которые мгновенно подхватываются постоянно циркулирующим промывочным агентом и транспортируются вверх на дневную поверхность по кольцевому пространству.

Механическая скорость проходки ствола скважины (интенсивность разрушения породы на забое) зависит как от типа используемого долота, так и от так называемых режимных параметров бурения, которые включа-

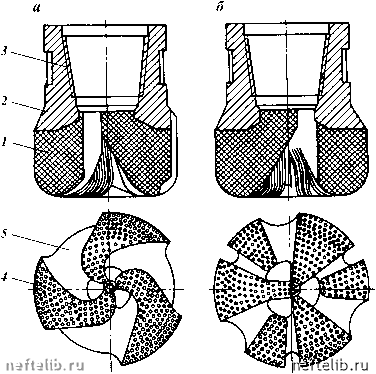

Рис. 2.4. Алмазное долото для бурения сплошным забоем:

а, б - разные конструкции рабочих элементов: 1 - алмазная несущая головка; 2 - корпус долота; 3 - замковая резьба; 4 - контактный сектор; 5 - выемка для циркуляции промывочного агента

ют осевую нагрузку на долото, скорость его вращения, интенсивность циркуляции промывочного агента (подача буровых насосов).

Основной объем бурения современных глубоких скважин осуществляют шарошечными долотами, так как они наиболее универсальны и могут использоваться в разнообразных геологических условиях.

Для проходки стволов скважин в породах с различными физико-механическими свойствами промышленность выпускает шарошечные долота различных типов, основные из которых:

«М» для разрушения мягких, несцементированных пород (глины, мягкие известняки, пески);

«МС» для разрушения мягких и средних по твердости неабразивных пород (мел, каменная соль, глинистые сланцы);

«С» для разрушения пластичных и хрупкопластичных неабразивных пород средней твердости (плотные глины, глинистые сланцы, известняки);

«СТ» для разрушения хрупкопластичных пород средней твердости с пропластками твердых пород (песчаники, ангидриды, гипс);

«Т» для разрушения твердых пород (доломиты, твердые известняки);

«ТК» для разрушения твердых пород с крепкими пропластками (мелкокристаллические известняки и доломиты);

«К» для разрушения крепких пород (мелкокристаллические известняки, доломиты, кварциты).
