Таблица 19.12

Размеры (в мм) труб с навинченными замками и внутренними концевыми утолщениями

Наружный диаметр D-1,0

Толщина стенки концевого утолщения s

Толщина стенки ос-

Длина концевого утолщения

номинальная

предельное отклонение

новного сечения S1±0,1s1

+200

1 -50

+100

2 -50

+ 2,0 - 1,0

10 "9"

1300

+ 2,5 - 1,5

+ 2,0 - 1,0

17 20

+ 2,5 - 1,5

11 13

1300

22 24

+ 2,8

- 1,7

15 17

Наружный диаметр, мм..............................................

Временное сопротивление ов, МНа, не менее..............................................................................

Нредел текучести От, МНа, не менее.......................

Относительное удлинение 5, %, не менее.............

54-120 >120

392 255 12

421 274 10

Кривизна на средней трети длины трубы не должна превышать 1,5 мм на 1 м, а на остальных участках, исключая протекторное утолщение и места переходов от основного сечения трубы к утолщениям - 1,3 мм.

На наружной и внутренней поверхностях труб не допускаются раковины, трещины, расслоения, неметаллические включения, пятна коррозионного происхождения. Не допускаются плены, отслоения, пузыри, забоины, царапины, риски, задиры, вмятины, запрессовки, если глубина их залегания, определяемая контрольной зачисткой, превышает предельные отклонения по толщине стенки. Допускаются цвета побежалости, темные и белые пятна и следы технологической смазки.

На наружной поверхности протекторного утолщения и в местах переходов к нему не допускаются продольные расслоения глубиной до 2 мм, определяемые контрольной зачисткой. В месте перехода от утолщения к основному сечению трубы допускается один кольцевой пережим при условии соответствия толщины стенки и внутреннего диаметра. Нри этом пе-

Таблица 19Л3

Размеры (в мм) труб с протекторным утолщением

Диаметр

Толщина стенки

Длина утолщения

Длина протекторного утолщения н±5,0

Наружный диаметр

D+2,0 D-1,0

протекторного утолщения

D +3,0 Dн -2,8

концевого утолще-

+2 5

ния s-2o

основного сечения S1 + 0,1s1

протекто

рного утолщения s -+00,,125

+200

1 -50

,+100 2 -50

129 147 170 170

150 172 197 197

21,5 23,5 24,5 26,5

1300



Таблица 19.14

Характеристика труб из силава Д16Т

Параметр

Наружный диаметр труб, мм

Толщина стенки тела трубы s, мм

Площадь сечения, см2:

тела трубы

14,1

18,1

22,5

32,6

33,9

40,8

39,0

47,0

54,7

62,1

69,5

54,9

канала в теле трубы

18,1

23,7

42,7

69,4

96,6

90,0

130,6

122,7

114,9

107,4

100,2

171,9

Растягивающая нагрузка, кН:

допускаемая

1170

1210

1460

1070

1290

1500

1710

1910

1510

предельная

1920

1390

1680

1950

2170

2430

1980

Внутреннее давление, МПа:

допускаемое

54,2

38,5

30,7

37,5

50,9

28,5

предельное

71,4

70,5

51,5

41,5

50,5

36,5

44,5

59,3

66,5

38,5

Внешнее допускаемое давление,

57,5

20,5

29,5

17,5

Крутящий момент, Н-м:

допускаемый

4840

7100

12 500

21 500

26 180

30 500

34 900

40 900

46 350

51 340

55 800

56 400

предельный

5750

8450

14 900

25 500

31 100

36 250

41 500

48 650

55 150

61 000

66 350

67 100

Примечание. Предельная нагрузка допускается в аварийной ситуации.



режим не должен выводить наружный диаметр за предельные отклонения: +1,0 мм и -2,0 мм для труб диаметрами 54 и 64 мм; +2,5 и -5,0 мм для труб остальных диаметров.

Допускаются отслоения глубиной: от наружной поверхности не более 1,5 мм и от внутренней - не более 3,0 мм.

Длина переходных зон от концевого утолщения к основному сечению трубы должна быть не более 300 мм, а от протекторного утолщения до основного сечения трубы - не более 1800 мм.

Овальность и разностенность труб должны быть в пределах допусков по наружному диаметру и толщине стенки.

Несоосность протекторного утолщения с осью трубы предусматривается не более 7 мм.

Технические требования к замкам ЛБТ должны соответствовать ГОСТ 5286-75, а требования к трубной резьбе треугольного профиля - ГОСТ 631-75 (для труб 147 мм используется резьба 146-мм труб по ГОСТ

632-80).

Условное обозначение трубы из алюминиевого сплава марки Д16 в закаленном и естественно состаренном состоянии (Т), нормальной прочности, с внутренними концевыми утолщениями, диаметром 147 мм и толщиной стенки 11 мм - труба Д16Т147х11 ГОСТ 23786 - 79. То же, с протекторным утолщением - труба НД16Т147х11 ГОСТ 23786 - 79.

С целью улучшения механических свойств труб используется сплав 01953Т1 с пределом текучести 490 МНа, а для работы в условиях повышенных температур - АК4Т1.

19.6. УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ

УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ СБАЛАНСИРОВАННЫЕ ТРУБЫ УБТС-2

Утяжеленные бурильные сбалансированные трубы УБТС-2 изготовляются по ТУ 51-774-77 из хромоникельмолибденовых сталей и подвергаются термообработке только по концам на длине 0,8-1,2 м. Концы труб под термообработку нагревают с помощью специальных индукторов. Канал в УБТ получают сверлением, а механическая обработка обеспечивает необходимую балансировку труб. Условное обозначение: УБТС-2-178/3-147, ТУ 51-774 - 77 (труба с наружным диаметром 178 мм и резьбой З-147). Длина труб 6,0 м.

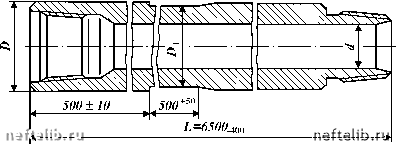

Рис. 19.18. Утяжеленная труба УБТС-2
