Показатель

СА10-1

СА-30

В2-500ТК-С4

Эксплуатационный

650-1000

650-1000

750-1650

диапазон частоты вра-

щения выходного вала,

мин-1

Соединение гидро-

Эластичная муфта

трансформатора с ва-

лом дизеля

Размер от основания до

оси выходного вала, мм

Габаритные размеры,

длина

4280

3880

2900

ширина

1500

1508

1580

высота

2855

2212

1500

Масса, кг

8500

7200

2200

Дизели снабжены демпферами крутильных колебаний, обеспечивающими их работу в широком диапазоне оборотов коленчатого вала, а также системами предпускового запуска аварийно-принудительной сигнализации.

В табл. 23.4 приведена техническая характеристика дизельных агрегатов, а на рис. 23.20, 23.21 показан их общий вид и даны внешние характеристики (Мд и Мд - соответственно мощности и крутящий момент дизеля; Ма и Ма - мощность и крутящий момент агрегата; n - частота вращения выходного вала.

Дизель-гидравлический агрегат САТ-450. В буровых установках БУ2900/175ДГУМ1 и БУ1600/100ДГУ для привода основных механизмов применяют дизель-гидравлический агрегат САТ-450, состоящий из дизеля В8-500ТК-С4 и турботрансформатора с необходимыми системами


Рис. 23.21. Внешние характеристики дизеля 6ЧН21/21 и агрегата СА10-1

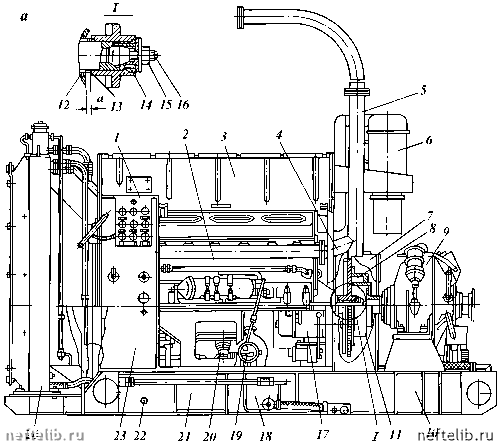

Рис. 23.22. Конструктивная схема (я) дизель-гидравлического агрегата САТ-450 и его внешняя характеристика (б):

I - щиток контрольно-измерительных приборов; 2 - двигатель В2-450АВ-С3; 3 - капот; 4 - маховик; 5 - выхлопная труба; 6 - воздухоочиститель; 7 - кожух соединительной муфты; 8 - резиновый палец; 9 - турботрансформатор; 10 - рама;

II - соединительная муфта; 12 - проста-новочная шайба; 13, 14 - конические кольца; 15 - пробка; 16 - гайка; 17 - стартер; 18, 21 - крышки; 19 - маслоза-качивающий насос; 20 - горловина; 22 - наконечник; 23 - кожух; 24 - радиатор; а - регулируемый зазор




их обслуживания. На рис. 23.22, а, б - приведены общий вид этого агрегата и его внешняя характеристика. Ниже даны параметры агрегата САТ-450:

Турботрансформатор ТТ-560К

Номинальная мощность, кВт (л.с.)..................................................................................... 294(400)

Номинальная частота вращения, мин-1 (с - 1).................................................................. 1350(22,5)

Диапазон частоты вращения выходного вала при КПД не ниже 70 %...................... 3

Коэффициент трансформации.......................................................................................... 3,3

Максимальный КПД с учетом отбора мощности на насос:

в режиме трансформатора.............................................................................................. 88±2

в режиме муфты................................................................................................................ 77±2

Агрегат

Номинальная мощность на выходном валу, кВт (л.с.)................................................... 250(340)

Эксплуатационный диапазон частоты вращения выходного вала, мин-1................. 550- 1350

Соединение турботрансформатора с валом дизеля....................................................... Эластичная муфта

Размер от основания до оси выходного вала, мм........................................................... 760

Габаритные размеры, мм:

длина.................................................................................................................................... 3257

ширина................................................................................................................................ 1472

высота.................................................................................................................................. 2075

Масса , кг................................................................................................................................. 4221

Дальнейшее направление повышения эффективности привода буровых установок - использование более мощных отечественных дизелей: 6ЧН-21/21 с номинальной мощностью 464 кВт при 1200 мин - 1 и 6ЧН-26/26 с номинальной мощностью 736 кВт. С увеличением единичной мощности сокращается число дизелей буровой установки и, следовательно, упрощается конструкция силовых передач, снижаются потери от спарки дизелей. В дизель-электрических агрегатах, используемых в качестве источников питания электродвигателей вспомогательных механизмов буровой установки, применяют дизели ЯМЗ-238А; К-153 и У1Д6С2.

ГАЗОТУРБИННЫЕ ДВИГАТЕЛИ

В отличие от дизеля эти двигатели преобразуют тепловую энергию в механическую не циклически, а непрерывно. На рис. 23.23, а показана простейшая схема, поясняющая принцип действия двухвального газотурбинного двигателя, который используют в приводе буровых установок. Атмосферный воздух, проходя через ступени компрессора К, сжимается и под давлением поступает в камеру сгорания КС. В этой камере воздух смешивается с топливом, подаваемым форсунками. В результате сгорания образовавшейся смеси создается газовый поток, который поступает в турбину компрессора ТК и свободную турбину ТС.

Рабочие колеса турбины компрессора и свободной турбины установлены на отдельных валах и связаны между собой газодинамически. В лопаточных аппаратах турбин энергия сжатого и нагретого газа преобразуется в механическую работу. Мощность турбины компрессора ТК расходуется на вращение компрессора и других агрегатов обслуживающих двигатель. Мощность свободной турбины ТС через редуктор Р передается на выводной вал В, соединяемый с приводимым агрегатом. Газотурбинные двигатели снабжены устройствами для пуска, а также для автоматического и ручного управления двигателем.

Двухвальный газотурбинный двигатель обладает сравнительно высоким запасом крутящего момента (рис. 23.23, б). Максимальный момент в 1,5-2 раза превышает момент при номинальном режиме. По сравнению с
