Циркуляционная система

Оборудование

ЦС100Э(01)

1ЦСМ2500ДЭП

1ЦСМ2500ЭП

ЦС2500ЭПК

БУ1600/100ЭУ

БУ2500/160-ДЭП1

БУ2500/160ЭП

БУ2500/160ЭПК

Комплектующее обо-

рудование:

ситогироци-

клонный сепара-

тор СГС65/300

гидроциклонный

глиноотделитель

ГУР-2

Блок приготовления

и обработки бурово-

го раствора БПО-6

Промежуточный

блок

Приемный блок

Блок подпорных на-

сосов с насосами

ГрА170/40 или 6Ш882

Емкость для приго-

товления жидких

химреагентов

Емкость для хране-

ния жидких химреа-

гентов

Емкость для воды

Блок-модуль хране-

ния сыпучих мате-

риалов

Гиравлический пе-

ремешиватель

Лопастный переме-

шиватель

Электрооборудова-

Склад для хранения

химических реаген-

Укрытие

Примечание.

Блоки циркуляционной системы ЦС2500ЭПК расположены под об-

щим укрытием.

Таблица 17.2

Параметры циркуляционных систем производства ДАООТ «Хад1женский машиностроительный завод»

Параметры

Циркуляционная система

ЦС100Э(01)

1ЦСМ2500ДЭП

1ЦСМ2500ЭП

ЦС2500ЭПК

БУ1600/100ЭУ

БУ2500/160-ДЭП1

БУ2500/160ЭП

БУ2500/160ЭПК

Пропускная способность средств очистки, м/с, не менее: вибросит при очистке бурового раствора на водной основе плотностью 1100 -

1200 кг/м3 (кассеты с сеткой с размером ячеек 0,16x0,16 мм)

0,03

0,06

0,06

0,06



Параметры

Пропускная способность средств очистки, м/с, не менее: ситогидроци-клонных сепараторов при очистке бурового раствора плотностью до 1600 кг/м3 илоотделителя при очистке бурового раствора плотностью 1100-1200 кг/м3 гидроциклонного глиноотделителя при очистке бурового раствора плотностью

2000 кг/м3

пескоотделителя

Циркуляционная система

ЦС100Э(01)

1ЦСМ2500ДЭП

1ЦСМ2500ЭП

ЦС2500ЭПК

БУ1600/100ЭУ

БУ2500/160-ДЭП1

БУ2500/160ЭП

БУ2500/160ЭПК

0,065

0,065

0,045

0,045

0,045

0,045

0,0015-0,003

0,0015-0,003

0,06

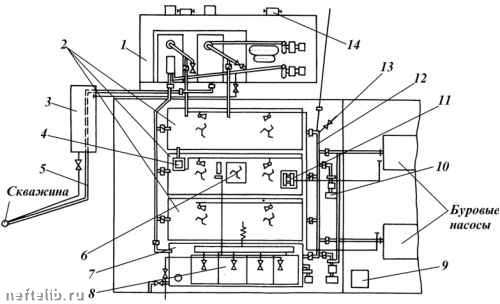

Рис. 17.4. Схема циркуляционной системы ЦС3200ЭУК-2М-У1:

1 - блок очистки; 2 - промежуточный блок; 3 - емкость долива; 4 - гиросмеситель; 5 - рас-творопровод; 6 - блок приготовления химреагентов; 7 - емкость для воды; 8 - резервуары химреагентов; 9 - шкаф управления; 10 - подпорный насос; 11 - диспергатор; 12 - нижний коллектор; 13 - патрубок подсоединения нефтепровода; 14 - кронштейн подвески блока очи-

стки

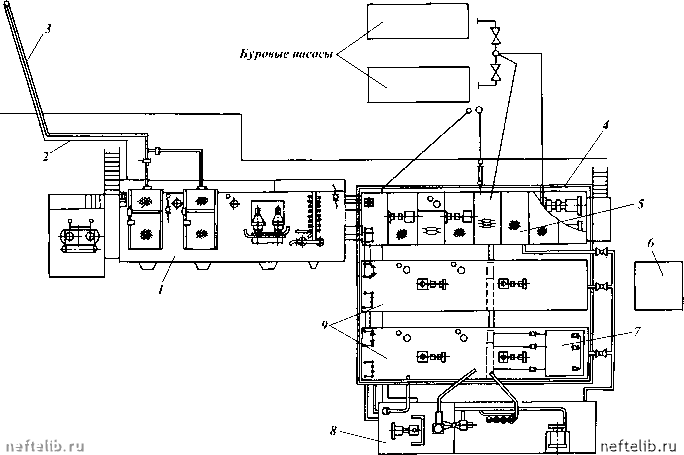

Рис. 17.5. Схема циркуляционных систем ЦС3200-У1 и ЦС3200-01-У1:

1 - блок очистки; 2 - трубопровод долива; 3 - растворопровод; 4 - укрытие; 5 - приемный блок; 6 - блок распределительного устройства; 7 - резервуар химреагентов;

8 - блок приготовления и обработки бурового раствора;

9 - промежуточный блок
