Высота этажа газоносности на своде Шебелинской структуры составляет около 1100 м. Пластовое давление в кровле залежи на своде (глубина около 1300 м) до начала эксплуатации достигало 22,8 МПа, увеличиваясь примерно на 0,2 МПа на каждые 100 м глубины. При начальной эксплуатации месторождения наличие АВПД вызывало необходимость при вскрытии газовой залежи применять сложные многоколонные конструкции и утяжеленные буровые растворы плотностью до 1,9 г/см3. В этом случае крепление скважины промежуточной обсадной колонной должно предусматривать предупреждение гидроразрыва пород утяжеленной промывочной жидкостью, а также последующий возможный выброс и открытый газовый фонтан.

Минимально допустимая глубина установки башмака промежуточной обсадной колонны (по В.Д. Малеванскому)

Н2 = "р1 - abH1, (11.14)

где a - коэффициент минимально допустимого превышения гидростатического давления над пластовым; р1 - пластовое давление в кровле газоносного интервала; b - градиент повышения пластового давления с увеличением глубины; H1 - глубина кровли газоносного интервала; р2 - максимально допустимая плотность бурового раствора (во избежание поглощения) при заканчивании скважины.

Таким образом, глубина спуска промежуточной колонны для перекрытия части газовой залежи в целях предотвращения поглощений и выбросов бурового раствора зависит от положения скважины на структуре (глубины кровли газоносной залежи), проектной глубины скважины и пластового давления.

По мере разработки залежи, падения пластового давления и приближения его к гидростатическому глубину установки башмаков промежуточных колонн нужно уменьшать, а конструкцию скважины упрощать.

Методика прогнозирования глубины спуска обсадных колонн, использующая эмпирические данные, служит основой проектирования конструкций скважин в США. Глубины спуска колонн выбирают из условия предупреждения гидроразрывов горных пород и несовместимости отдельных интервалов по условиям бурения. Аналогичный подход к определению зон крепления скважины принят в настоящее время в СНГ. При этом вводится единый принцип выбора конструкции скважин - совместимость отдельных интервалов геологического разреза по горно-геологическим условиям бурения.

Для выбора числа обсадных колонн (зон крепления) используют совмещенный график изменения пластового давления, давления гидроразрыва пород и гидростатического давления столба бурового раствора, построенный на основании исходных данных в прямоугольных координатах глубина - эквивалент градиента давления (рис. 11.3).

Под эквивалентом градиента давления понимают плотность жидкости (г/см3), столб которой в скважине на глубине определения создает давление, равное пластовому (поровому) или давлению гидроразрыва.

Кривые, характеризующие изменение пластового (порового) давления и давления гидроразрыва пластов, строят на основании данных промысловых исследований.

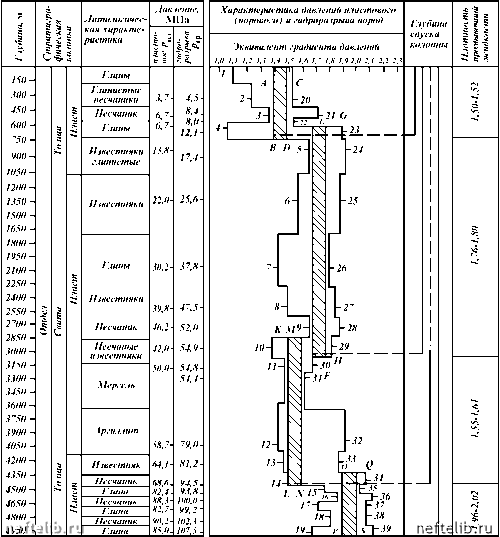

Рис. 11.3. Совмещенный график давлений для выбора конструкции скважины

В исключительных случаях, при полном отсутствии промысловых данных, допускается использовать эмпирическую зависимость

0,083H + 0,66Рпл,

(11.15)

где Ргр - давление гидроразрыва пластов; H - глубина определения гидроразрыва; Рпл - пластовое давление на глубине определения давления гидроразрыва.

Определение зон совместимости, числа обсадных колонн и глубин их спуска осуществляют в приведенной ниже последовательности.



1. По литологической характеристике разреза выделяют интервалы с аномальной характеристикой пластовых давлений и давлений гидроразрыва.

2. Для интервалов по п. 1 находят значения эквивалентов градиентов пластовых (поровых) давлений и давлений гидроразрыва слагающих пород.

3. На совмещенный график (см. рис. 11.3) наносят точки эквивалентов и строят кривые эквивалентов градиентов давлений (точки /, 2, 19 - пластовые давления; точки 20, 21, 39 - давления гидроразрыва).

4. Параллельно оси ординат проводят линии AB, EF, KL и OP через крайние точки эквивалентов градиентов пластового (порового) давления и линии CD, GH, MN, QS - через крайние точки кривой эквивалентов градиентов давления гидроразрыва.

5. Зоны ABCD, EFGH, KLMN, OPQS являются зонами совместимых условий бурения.

6. Линии AB, EF, KL, OP определяют граничные условия по пластовым давлениям для соответствующих интервалов разреза, а линии CD, GH, MN, QS - по давлениям гидроразрыва.

Зоны совместимых условий бурения являются зонами крепления скважины обсадными колоннами. Число зон крепления соответствует числу обсадных колонн.

7. Глубину спуска обсадной колонны (установки башмака) принимают на 10 - 20 м выше окончания зоны крепления (зоны совместимых условий), но не выше глубины начала следующей зоны совместимых условий.

8. Плотность бурового раствора, применяемого при бурении в данной зоне крепления, должна находиться в пределах зоны совместимых условий и отвечать следующим требованиям: для скважин глубиной до 1200 м гидростатическое давление в скважине, создаваемое столбом бурового раствора, должно превышать пластовое на 10-15 %, а для скважин глубиной более 1200 м - на 5-10 %. Отклонения от установленной плотности промывочной жидкости для ее значений до 1,45 г/см3 не допускаются больше чем на 0,02 г/см3, а для значений выше 1,45 г/см3 - не более чем на 0,03 г/см3 (по замерам бурового раствора, освобожденного от газа).

Глубина спуска эксплуатационной колонны определяется способами заканчивания и эксплуатации скважины, а глубина спуска кондуктора - требованиями охраны источников водоснабжения от загрязнения, предотвращения осложнений при бурении под очередную обсадную колонну, обвязки устья скважины противовыбросовым оборудованием и подвески обсадных колонн.

При проектировании и бурении первых трех разведочных скважин, если достоверность геологического разреза недостаточна, допускается включать в конструкцию скважины резервную промежуточную обсадную колонну. В этом случае бурение скважины проводят в расчете на крепление резервной обсадной колонной намеченного интервала. Однако, если в процессе бурения будет установлено, что необходимость в спуске резервной обсадной колонны отпала, продолжают углублять ствол под очередную обсадную колонну до запроектированной глубины.
