сливные пробки. Перед заливкой свежего масла ванну необходимо промыть керосином. в тех случаях когда вспомогательный подшипник располагается над зубчатым колесом, смазывать его разбрызгиванием затруднительно. в роторах такой конструкции для смазывания вспомогательного подшипника используют пластичное масло, заправляемое ручным насосом через пружинную масленку.

в роторе, представленном на рис. 20.2, применяют циркуляционную систему смазывания подшипников и зубчатой пары с помощью плунжерного насоса 1б, приводимого от эксцентричной втулки 15 на быстроходном валу 9. Насос забирает масло из маслоотстойника А в станине ротора и по трубкам 5 через кран 17 подает его на верхний подшипник 4. Часть масла стекает на зубчатый венец и смазывает зубчатую пару, а другая часть проходит по каналам и поступает на нижний подшипник 10, с которого стекает в масляную ванну.

в роторе УР-760 используют стол сборной конструкции, состоящий из полой втулки 1 , соединяемой с диском 3 болтами 2 с потайной головкой. взамен стакана используют переходные гильзы б и 8.

Быстроходный вал б (см. рис. 20.3) монтируют в стакане 7 на спаренных радиально-упорных конических роликоподшипниках 5, расположенных со стороны шестерни 1 , и на радиальном роликовом подшипнике 9, установленном на противоположном конце вала. Зеркальное расположение конических подшипников обеспечивает точную двустороннюю фиксацию вала, необходимую для надежной и бесшумной работы передачи. Роликовый подшипник - плавающий, он обеспечивает осевое перемещение вала при тепловой деформации.

в фиксирующей опоре внутренние кольца подшипников закреплены между заплечиком вала и маслоразбрызгивающим кольцом 4, которое упирается в торец шестерни. Наружные кольца подшипников 5 и 9 закреплены между внутренним 3 и наружным 11 фланцами стакана с помощью металлических прокладок и дистанционной втулки 8. внутреннее кольцо роликового подшипника крепится между заплечиком вала и кольцом 10, затянутым торцовым фланцем 1б через промежуточные детали 13- 15 и дистанционное кольцо 17.

Осевые зазоры подшипников регулируются дистанционным втулками 8, 14 и с помощью набора металлических прокладок 18, установленных между стаканом и его фланцами. Осевой зазор подшипников, контролируемый по осевому смещению вала относительно стакана, должен быть в пределах, устраняющих защемление и обеспечивающих равномерное распределение нагрузки между роликами.

Надежная и бесшумная работа конической пары обеспечивается при правильном контакте зубьев, достигаемом совмещением вершин начальных конусов колеса 2 и шестерни 1 . Зацепление регулируют путем изменения осевого положения шестерни с помощью металлических прокладок 18, выполненных в виде полуколец с прорезями для болтов. Благодаря этому прокладки устанавливают без разработки уплотняемых деталей путем незначительного отвинчивания болтов 12, достаточного для прохода прокладок. Правильность регулировки зацепления обычно контролируют по пятну контакта зубьев. При сборке роторов пользуются менее точным, но более простым способом контроля - по плавности вращения стола ротора при проворачивании быстроходного вала усилием рук рабочего.

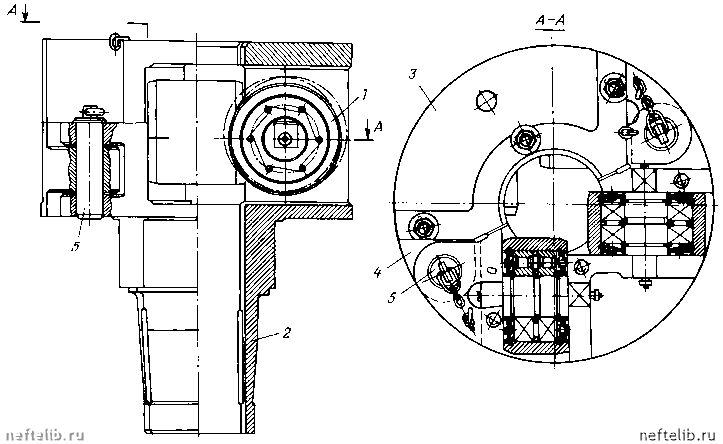

Роликовый зажим (рис. 20.4) состоит из корпуса 2 и откидной скобы 3.




Рис. 20.4. Роликовый зажим



Показатель

Тип ротора

Р-700

Р-950

Р-1260

Диаметр отверстия в столе ротора, мм

1260

Диаметр отверстия с переводником, мм

560; 700

560; 700; 950

Допускаемая статическая нагрузка на стол, кН

5000

6300

8000

Расстояние от центра до цепного колеса, мм

1353

1651

Статический крутящий момент на столе ротора,

кН-м

Передаточное число от приводного вала до стола

3,61

3,81

3,96

ротора

Приводной вал:

длина выходной части, мм

размеры шпоночного паза, мм

40x148

40x153

Подшипники приводного вала

7538

3634

Основная опора

1687/770Х

1687/1060Х

1687/1400Х

Вспомогательная опора

1688/770Х

1688/1060Х

11 689/1400Х

Размер квадратного отверстия в зажимах под ве-

120, 145, 160

120, 145, 160

120, 145, 160

дущую трубу, мм

Масса, кг

4760

7000

9460

Габаритные размеры, мм:

высота

длина

2270

2425

2910

ширина

1545

1850

2230

Примечание. Для всех указанных типов максимальная

частота вращения стола ро-

тора равна 350 мин-1, выходной диаметр приводного вала - 150 мм, зубчатая передача -

коническая.

Таблица 20.2

Техническая характеристика роторов буровых установок ОАО «Волгоградский завод буровой техники»

Показатель

Тип ротора

Р-560

Р-360

Диаметр отверстия в столе ротора, мм

Допускаемая статическая нагрузка, кН

2500

1250

Максимальная частота вращения стола, мин-1

Расстояние от середины цепного колеса до центра ротора, мм

Максимальный момент на столе ротора, кН-м

12,3

Число зубьев шестерни/колеса

19/58

17/56

Приводной вал:

диаметр (выходной), мм

длина, м

Подшипники приводного вала

3624

3620

Основная опора

91 682/670

9168/288

Вспомогательная опора

31 688/630

7168/284

Размер квадратного отверстия в зажимах под ведущую трубу, мм

4, 5, 6"

83 мм

Габаритные размеры, мм:

длина

2209

1393

ширина

1350

высота

Масса, кг

4075

1530

Примечание. Для роторов указанных типов зубчатая передача - коническая с кру-

говым зубом.

Корпус и нижняя часть откидной скобы закрыты крышками 4 и скреплены болтами. Откидная скоба соединена с корпусом шарниром 5. верхняя часть корпуса имеет квадратное сечение, соответствующее размерам
