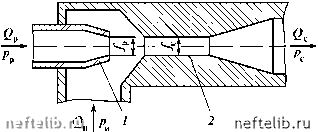

Рис. 13.6. Схема струйного аппарата

вающей линии направляется в камеру смешения аппарата, где смешивается с рабочим потоком. Всасывающая линия образована находящейся ниже аппарата колонной труб.

В расчете режима работы струйного аппарата используют безразмерную характеристику, полученную на основании применения закона сохранения количества движения в характерных сечениях струйного насоса:

1,75 + 0,7ррU2 -1,07ррfp(1 + U2)

где Арс - разность давлений смешанного и инжектированного потоков; Арр - разность давлений рабочего и инжектированного потоков; /р, /и, /с - площадь соответственно рабочего сопла на выходе потока, камеры инжек-ции и камеры смешения; рр, ри, рс - плотность соответственно рабочего, инжектированного и смешанного потоков; U - коэффициент инжекции.

Соотношение перепадов давлений Арс/Арр называют относительным напором струйного аппарата:

Арр рр - ри

(13.5)

где рс, ри, рр - статическое давление соответственно смешанного, инжектированного и рабочего потоков. Коэффициент инжекции

U = Ои/Ор. (13.6)

Необходимого снижения давления на пласт достигают путем регулирования давления рабочей жидкости насосными агрегатами с учетом коэффициента инжекции.

Значение статических давлений рассчитывают по уравнению

рр = рр.ж + ра - Ар*;

(13.7) (13.8)

рс = рс.ж + Ар**,

где рр.ж, рс.ж - давление (гидростатическое) столба рабочей и смешанной жидкости:

рр.ж

ррдН; рс.ж = рс9Н;

(13.9)

ра - давление в выкидной линии поверхностного насоса; Ар*, Ар** - потери давления соответственно в колонне труб и в затрубном пространстве; Н - глубина размещения струйного аппарата в скважине.



Значение ри рассчитывают по ограничениям, которые накладываются горнотехническими требованиями (недопустимость перетока воды из ближайших горизонтов, разрушение породы, давление, возникающее вследствие насыщения нефти газом, прочность обсадной колонны).

Решая систему уравнений (13.5), (13.7), (13.9), получаем выражение для определения давления в выкидной линии поверхностного насоса, необходимого для того чтобы достичь заданного снижения давления в камере ин-жекции:

- рс.ж +Др"- р +Др. + ри[1 - Дрс/ДрР)]. (13.10)

13.12. ПОИНТЕРВАЛЬНОЕ СНИЖЕНИЕ УРОВНЯ ЖИДКОСТИ В СКВАЖИНЕ

В этом случае насосно-компрессорные трубы спускают на глубину 750 - 800 м, исходя из того, что гидростатическое давление столба жидкости и сопротивление движению ее и воздуха не превышали 8 МПа (рабочее давление компрессора УКП-80). В кольцевое пространство компрессором нагнетают газ или воздух, вытесняющий жидкость в колонну НКТ. Нагнетание газа или воздуха продолжают до полного вытеснения жидкости в интервале спуска нКт. Если скважина не начала фонтанировать, а уровень жидкости поднимается медленно, то доопускают НКТ на определенную глубину или до кровли пласта.

В условиях подачи компрессора УКП-80 (расход до 8 м3/мин) время продувки сжатого воздуха при испытаниях скважин увеличивается. Это более всего проявляется при испытании глубоко залегающих пластов с низкими пластовыми давлениями, когда требуется значительное снижение уровня жидкости в скважине.

Указанный метод постепенного погружения НКТ с периодической продувкой воздухом или газом имеет следующие недостатки: 1) во время очередного наращивания труб возможны фонтанные проявления; 2) пусковые давления, возникающие перед продувкой, могут вызывать поглощение жидкости в пласт; 3) скважина может начать работать до того, как башмак НКТ достигнет фильтрационных отверстий. В связи с этим такой метод применяют крайне редко.

13.13. СНИЖЕНИЕ УРОВНЯ ЖИДКОСТИ В СКВАЖИНЕ ПОРШНЕВАНИЕМ (СВАБИРОВАНИЕМ)

Уровень жидкости в скважине снижают с помощью специального поршня (сваба) с обратным клапаном, допускающим переток жидкости через поршень только в одном направлении при спуске его в скважину. Диаметр поршня выбирают по диаметру труб с минимальным зазором.

Этот способ освоения скважин используют при спущенных в скважину насосно-компрессорных трубах и установленной на устье фонтанной арматуре.



Поршень, закрепленный на штанге, спускают в НКТ на стальном канате с помощью лебедки от тракторного подъемника или бурового станка на 100 - 300 м под уровень жидкости и с максимально возможной скоростью поднимают, удаляя из скважины жидкость, находящуюся над поршнем. Эти операции повторяют до снижения уровня на заданную глубину или до получения притока пластового флюида.

13.14. ВЫЗОВ ПРИТОКА ИЗ ПЛАСТА МЕТОДОМ АЭРАЦИИ

Методом аэрации можно постепенно увеличивать депрессию до любого заданного значения. Суть процесса аэрации заключается в постепенном снижении плотности жидкости в затрубном пространстве и насосно-компрессорных трубах вследствие одновременного нагнетания в скважину определенного количества сжатого воздуха (газа) и воды (нефти). Двигаясь вниз по кольцевому пространству, рабочий агент, смешанный с жидкостью, дополнительно сжимается под весом столба жидкости, пока не достигнет башмака НКТ. Дойдя до башмака труб, пузырьки рабочего агента попадают из затрубного пространства в НКТ и, постепенно расширяясь, отдают полученную ими энергию, вследствие чего жидкость поднимается, при этом одновременно снижается ее плотность внутри НКТ. С увеличением закачки сжатого рабочего агента депрессия плавно увеличивается, вследствие чего в скважину в определенный момент поступает из пласта его флюид.

До начала вызова притока необходимо выполнить следующие работы:

1) спустить НКТ и тщательно промыть скважину технической водой с ПАВ (если в ней был буровой раствор);

2) башмак колонны НКТ должен быть установлен на 5-10 м выше верхних отверстий перфорации обсадной колонны;

3) устье скважины оборудуют полным комплектом фонтанной арматуры крестового или тройникового типа и приводят в рабочее состояние;

4) на верхней рабочей струне фонтанной арматуры устанавливают штуцер с оптимальным размером канала для предупреждения избыточной депрессии на пласт или избыточного противодавления в период работы скважины для ее очистки;

5) обвязываются со скважиной цементировочный агрегат и компрессор.

Схема однорядного лифта при аэрации изображена на рис. 13.7.

Сжатый воздух, подаваемый компрессором (или газ из газопровода высокого давления), смешивается с водой в аэраторе (рис. 13.8), опрессо-ванном давлением 15 МПа.

Для успешного создания аэрации подбирают такое соотношение между количеством подаваемой в единицу времени жидкости и сжатого воздуха (газа), чтобы обеспечить движение пузырьков до башмака НКТ без образования воздушной подушки.

В целях контроля за качественным проведением аэрации на нагнетательной линии должен устанавливаться расходомер воздуха (или газа). При подаче воды необходимо, чтобы скорость нисходящего потока смеси была больше скорости всплхтия пузырьков воздуха. Последняя принимается в
