части каната не должна быть больше длины каната на первом слое барабана лебедки.

Корректирующий коэффициент kc учитывает фактический статический коэффициент запаса прочности 5в в зависимости от веса бурильной колонны.

Коэффициент кт учитывает число спуск-подъемов и зависит от бури-мости породы.

Порода......................... Легкобуримая Средней Труднобуримая Очень

буримости труднобуримая

Коэффициент кт........ 1 0,9 0,8 0,7

Коэффициент кш учитывает отношение диаметра шкива Dш к толщине 5 проволоки наружного слоя каната.

Dш/5.............................. 500 600 700

кш................................... 0,7 1,0 1,2

Работу, выполняемую талевой системой при операциях спуска и подъема бурильной колонны, принимают при расчетах в предположении, что нагрузка на крюк при спуске равна нагрузке при подъеме.

Работа при спуске и подъеме ненагруженного элеватора, Дж,

Аэ = 2Ст.сЛМк.х,

где Ст,с - вес подвижной части талевой системы, Н; h - длина хода крюка, м; Мк,х = Мут + Мбк = 2zs/l - число циклов нагружений при подъеме ненагруженного элеватора; - общая длина поднимаемых труб и УБТ.

Работу (Дж) при спуске УБТ при бурении на глубину, равную длине УБТ, приближенно определяют по формуле

Аут = (Ст.с + Sубт Ссу) hNут,

где 5убт - число спускаемых свечей УБТ; Ссу - вес свечи УБТ, Н; Мут - число циклов спусков и подъемов тяжелого низа, равно 5убт.

При бурении в мягких породах величиной Аут можно пренебречь ввиду ее малости.

Работа, выполняемая при спуске и подъеме бурильной колонны, Дж, Абк = [(Ст.с + Сут) Мбк + Сст(М1 + 2N2 + 3N3 + + N;)]h,

где Мбк - число циклов при спуске и подъеме бурильной колонны; Сст - вес свечи бурильных труб, Н; N1, N2, Nt - наработка на одной ступени, т.е. число циклов нагружений при колонне с одной, двумя, тремя свечами

и т.д.

При известных общем весе бурильной колонны Сбк Сут, равном Ркс, и весе бурильных труб Сбт можно определить приближенно работу при

СПО:

Абк = (Ст.с + Сут + Сбт/2) hNбк.

15.5. КРОНБЛОКИ И ТАЛЕВЫЕ БЛОКИ

Кронблок и талевый блок служат для размещения неподвижной и подвижной групп свободно вращающихся шкивов, по которым проходит канат талевой системы, Кронблок и талевый блок представляют собой конструкцию, в которой группа свободно вращающихся шкивов смонтирована



на подшипниках на оси, укрепленной в корпусе. По числу осей и их креплению кронблоки и талевые блоки бывают двух видов - одноосные и многоосные. В одноосных конструкциях все блоки размещают на одной или нескольких подвижных соосных осях, а подшипники монтируют в ступицах шкивов; в многоосных конструкциях оси выполняют несоосными и вращающимися вместе со шкивами в подшипниках, укрепленных в корпусах на раме.

На рис. 15.7, а, в и г приведены схемы одноосных, а на рис. 15.7, б - многоосных кронблоков и талевых блоков. Предпочтительны одноосные конструкции, имеющие меньшие массу и габариты.

Одноосные кронблоки и талевые блоки по конструкции осей и опор выполняются трехопорными (см. рис. 15.7, а), двухопорными (см. рис. 15.7, в) и многоопорными (см. рис. 15.7, г).

Оси кронблока и талевого блока представляют собой нагруженную балку. Поэтому выбор того или иного конструктивного решения зависит от возможности обеспечить требуемую прочность оси и долговечность под-

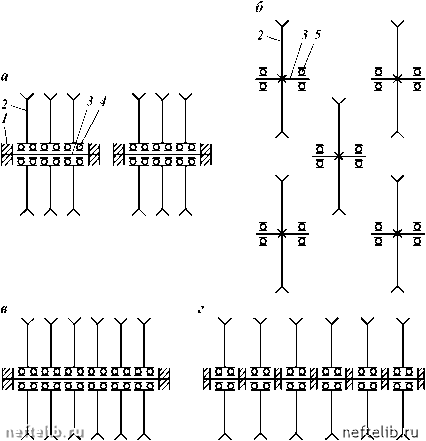

Рис. 15.7. Конструктивные схемы кронблоков:

а - одноосная с промежуточной опорой оси; ними опорами; г - одноосная многоопорная; шипники шкива и оси

многоосная; в опора оси; 2 -

одноосная с двумя внеш-шкив; 3 - ось; 4, 5 - под-



шипников. в двухопорных конструкциях диаметр оси должен быть значительно больше, чем в многоопорных. В многоопорных одноосных конструкциях диаметр оси может быть наименьшим, однако технологически сложно обеспечить равномерное распределение нагрузки по опорам при неразрезанной оси. Вариант трехопорной конструкции является промежуточным между рассмотренными двумя.

Меньшие размеры и массу имеют одноосные кронблоки без промежуточной опоры оси. Они монтируются на сварной стальной раме, на которой укреплена ось с пятью шкивами на роликоподшипниках. Кронблок рассчитан на максимальную нагрузку 1,4 МН, и такое конструктивное решение обеспечивает прочность, жесткость и удобство обслуживания.

Кронблок с одной осью и двумя опорами монтируют на раме сварной конструкции, изготовленной из двух продольных и двух поперечных (двутавровых) балок. Кронблок (рис. 15.8) опирается на подкронблочные балки вышки концами крайних продольных балок. К середине продольных балок приварены на прокладках разъемные корпусы опор, на которых укреплена секция со шкивами. Секция включает ось, на которой смонтированы шкивы, каждый на двух роликоподшипниках. Ось от проворачивания в опорах застопорена ригелями. К нижней полке одной из балок может быть прикреплен держателем вспомогательный блок на нагрузки до 0,03 МН для подъема различных деталей в буровой. Для защиты вращающихся шкивов и предохранения от соскакивания каната секция блоков закрыта кожухом, укрепленным на шарнирах.

Многоосные кронблоки выполняют одноярусными (оси находятся на одном уровне) и многоярусными (с разными уровнями расположения осей).

Талевый блок представляет собой стальной сборный корпус из литых или сварных стальных элементов, в котором на осях и подшипниках смонтированы шкивы. Талевый блок должен иметь минимальные габариты, особенно по ширине, так как он движется внутри вышки в пространстве между пальцами магазинов с бурильными свечами, чтобы обеспечить безопасное расстояние между блоком и элементами вышки.

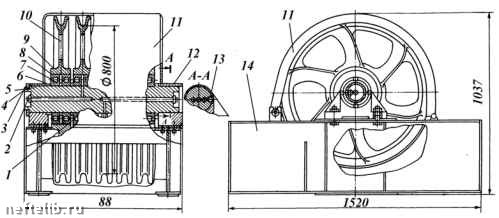

Рис. 15.8. Кронблок нятишкивный с одной осью:

1 - ось шкивов; 2 - пресс-масленка; 3 - гайка; 4, 12 - опоры; 5 - ось; 6, 7 - распорные кольца; 9 - пружинное кольцо; 10 - шкив; 11 - кожух; 13 - стопорный ш-тифт; 14 - рама
