Размеры (в мм) труб с комбинированной высадкой

Условный наружный диаметр

Наружный диаметр

Толщина стенки s

Высаженная часть

трубы

наружный диаметр D1

внутренний диаметр D2

длина ци-линдриче-ской части l1

длина переходной части I2

длина ци-линдриче-ской части I3

114,3

Предельное

±1,0 %

- 12,5 %

±1

±1

отклонение

Продолжение табл. 19.10

Условный наружный диаметр

Длина готовой трубы после приварки замков L

Расчетная масса, кг

1 м гладкой трубы

увеличение массы трубы вследствие высадки концов

комплекта замков

114 127

Предельное отклонение

Примечан до 1 мм за высаж( 700 мм в количест

12 700 12 700

-900

и я. 1. Допускаетс нной частью на дл ве не более 20 % от

23,3 26,2

увеличение нару ине 125 мм. 2. Доп заказа.

6,8 7,0

жного диаметра гла скается поставка т

51,5 62,5

дкой части трубы руб длиной 8700 -

зонах сварного шва и термического влияния должны быть проверены на одной трубе из партии.

Результатом испытания считается среднеарифметическое значений, полученных при испытании трех образцов от каждого типа. Допускается снижение результатов испытаний для одного образца на 10 % ниже нормативного требования.

Замки (ниппели и муфты) для приварки к трубам по ТУ 14-3-1293 - 84 изготовляются по ТУ 39-10-082 - 84, а к трубам по ТУ 14-3-1187 - 83 - согласно ТУ 26-02-964-83.

Для труб групп прочности А и Е допускается изготовление замков из стали марки 40ХН с механическими свойствами по ГОСТ 5286 - 75. Замки к трубам по ТУ 14-3-1187 - 83 выпускаются по ТУ 26-02-964 - 83.

Требования к замковой резьбе, допускаемым отклонениям элементов, чистоте поверхности, методам контроля должны соответствовать ГОСТ 5286-75. Правила приемки и методы испытаний замков также должны соответствовать требованиям ГОСТ 5286-75.

Замки изготавливаются из стали марки 40ХН с механическими свойствами по ГОСТ 5286-75.

На наружной цилиндрической поверхности ниппеля и муфт допускаются местные черновины от окалины, на внутренней поверхности черно-вины допускаются местные увеличения диаметра до 3 мм и не более 1 мм на участке резьбы. Разностенность ниппеля в плоскости торца малого основания конуса замковой резьбы не должна превышать 1,5 мм для замков ЗП-114 и 2,0 мм для замков ЗП-127.

Несоосность наружной и внутренней поверхностей хвостовика муфты или ниппеля относительно наружной цилиндрической поверхности муфты или ниппеля не должна превышать 0,4 мм в плоскости торца.



На торцах хвостовиков окалина не допускается. Средний ресурс до списания 500 циклов свинчивания-развинчивания. Каждая партия замков поставляется комплектно, резьба замковая покрывается антикоррозионной смазкой (например, К-17, по ГОСТ 10877 - 76).

Нартия замков сопровождается сертификатом, удостоверяющим соответствие качества замков требованиям технических условий. Замковые детали подвергаются проверке механических свойств - на растяжение и ударную вязкость. Испытание на растяжение производится по ГОСТ 10006-80, а испытание на ударную вязкость - по ГОСТ 9454-78.

Эксплуатация замков должна вестись согласно инструкции по эксплуатации. В процессе эксплуатации допускается до трех ремонтов замковой резьбы.

19.5. ЛЕГКОСПЛАВНЫЕ БУРИЛЬНЫЕ ТРУБЫ

Легкосплавные бурильные трубы (ЛБТ) применяются в структурном, разведочном и эксплуатационном бурении, а также при капитальном ремонте скважин.

Выпускают ЛБТ сборной конструкции (рис. 19.16, а) гладкие и с протекторным утолщением, беззамковой конструкции, а также для компоновки низа бурильной колонны с увеличенной толщиной стенки. ЛБТ сборной конструкции гладкие и с протекторным утолщением изготовляются в соответствии с ГОСТ 23786-79.

ТБ - с внутренними утолщениями (рис. 19.16, б);

ТБН - с внутренними концевыми утолщениями и протекторным утолщением (рис. 19.17).

Размеры ЛБТ с внутренними концевыми утолщениями, поставляемых без резьбы, приведены в табл. 19.11.

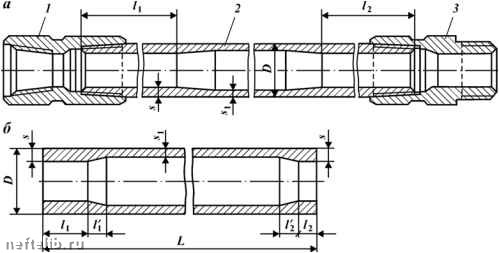

Рис. 19.16. Труба легкосплавная:

а - сборной конструкции; б - с внутренними утолщениями; 1 - муфта; 2 - труба; 3 - ниппель

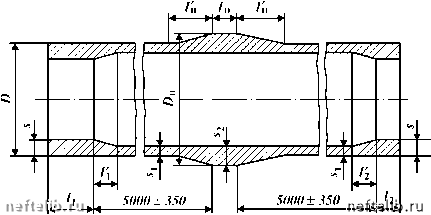

Рис. 19.17. Труба с внутренними и наружными иротекторными утолщениями

Размеры труб с внутренними концевыми утолщениями, выпускаемых с нарезанной резьбой и навинченными стальными замками, приведены в табл. 19.12, а труб с протекторным утолщением - в табл. 19.13.

По согласованию с потребителем допускается изготовление труб без резьбы и замков. Номинальная длина труб без протекторного утолщения в зависимости от диаметра приведена ниже.

ЛБТ с протекторным утолщением поставляются длиной 12 м всех диаметров. Отклонения по длине +150 мм, -200 мм. Допускается 5 % труб в партии с предельным отклонением по длине +300 мм, -350 мм.

Диаметр, мм. Длина, м........

64-110

>110

12,0

ЛБТ изготовляются из алюминиевого сплава Д16 с химическим составом по ГОСТ 4748 - 74 в закаленном и естественно состаренном состоянии (Д16Т) (табл. 19.14). Механические свойства труб нормальной прочности при растяжении должны соответствовать следующим требованиям.

Таб лица 19.11

Размеры (в мм) труб без резьбы с внутренними концевыми утолщениями

Наружный диаметр D

Толщина стенки концевого утолщения

Толщина стенки основного сечения S1±0,1s1

Длина концевого утолщения

номинальный

предельное отклонение

номинальная

предельное отклонение

,+200 1 -50

+100

2 -50

±0,6

+ 13

64 73

+ 1,5

- 0,5

+ 1,5 - 1,0

+ 2,0 - 1,0

103 108

+ 1,5 - 1,0

+ 2,5 - 1,5

1000
