нения при разрушении горной породы производится ударное, или сдвигающее и ударное воздействие на забой вооружением шарошки. На шарошечные долота приходится более 90 % общего объема бурения;

алмазные и твердосплавные буровые долота истирающе-режущего действия для бурения твердых, но хрупких пород. Особенно эффективны алмазные долота при бурении крепких пород на больших глубинах;

лопастные долота режуще-скалывающего действия для бурения мягких и пластичных пород роторным способом.

Буровое долото испытывает при работе значительные статические и динамические осевые нагрузки и действие переменного крутящего момента. Поэтому их конструкция должна быть рассчитана на экономически обоснованный срок службы, так как долото является инструментом одноразового использования. Восстановление долот экономически не оправдывается при современной технике их производства. Попытки создания долот со сменными рабочими органами до настоящего времени не дали положительных результатов.

4.1. ШАРОШЕЧНЫЕ ДОЛОТА

Шарошечные долота изготовляют с различным числом шарошек. В свою очередь, шарошки могут быть одно-, двух- и трехконусными со смещением или без смещения оси вращения относительно оси долота. Несмотря на их большое разнообразие, конструктивно шарошечные долота выполнены однотипно.

Шарошечное долото представляет сложный механизм. В процессе его изготовления обеспечивается выполнение 414 размеров. Размерные цепи долот состоят из 224 звеньев, геометрически связанных линейными и угловыми размерами, выполняемыми по различным системам допусков и посадок. В зависимости от размеров долото изготовляют секционным или цель-нокорпусным.

На рис. 4.1 показано секционное трехшарошечное долото с центральным промывочным каналом. Корпус секционного долота образуется при сварке лап /, выполненных в виде отдельных секций. Корпус долота снабжен в верхней части ниппельной конической присоединительной резьбой. В нижней части лапа снабжена цапфой 3, на которой закреплена шарошка 7, свободно вращающаяся на роликовых 5 и шариковых 6 опорах.

Шариковая опора дополнительно выполняет функцию замка, так как шары предотвращают возможность осевого перемещения шарошки. Шары вводятся через специальный канал в цапфе, который впоследствии закладывается пальцем 2. Палец, в свою очередь, закрепляется от проворота штифтом 4, и его торец приваривается к лапе.

Цельнокорпусное шарошечное долото (рис. 4.2) имеет корпус /, к которому приварены лапы 2. В нижней части корпуса размещается промывочная плита 3. Цельнокорпусные долота имеют присоединительную коническую резьбу муфтового типа. Конструкция остальных деталей цельно-корпусного долота аналогична элементам секционного долота.

Промывочные каналы шарошечных долот, направляющие жидкость на забой скважины между шарошками или по центру, могут иметь различные форму, расположение или количество в зависимости от назначения, типа и размера долота. Наибольшее распространение получили промывочные ка-



Рис. 4.1. Секционное трехшарошечное долото с центральной промывкой

налы двух типов: в виде одного отверстия, расположенного в центре, в долотах диаметром до 161 мм; с центральным и боковыми каналами в каждой лапе в долотах диаметром свыше 161 мм.

Рабочая поверхность шарошек долота снабжается зубчатыми венцами, расположенными концентрически в определенной последовательности с гладкими впадинами. Вооружение зубчатых шарошек выполняется как одно целое с телом шарошки; в штыревых долотах шарошка армируется породо-разрушающими элементами из твердого сплава; шарошки также могут иметь комбинированное зубчато-штыревое вооружение.

Интенсификация разрушения забоя долотом особенно в мягких породах может быть повышена за счет эффективного использования энергии струи промывочной жидкости. Для этой цели в корпус долота встраиваются профилированные насадки, при движении через которые поток промы-


Рис. 4.2. Корпусное трехшарошечное долото:

1 - корпус; 2 - лапа; 3 - промывочная плита; 4 - палец; 5 - фиксирующий штифт; 6 - ролик; 7 -шарик; 8 - шарошка




вочной жидкости приобретает большую скорость. Чем выше скорость истечения жидкости из насадки, тем больше гидромониторный эффект, скорость бурения и проходка на долото.

На рис. 4.3 показана конструкция трехшарошечного гидромониторного долота. В нижней части промывочного канала расположены сменные насадки 2, изготовленные из твердых сплавов или керамики. Наибольшее распространение получили насадки с коноидальным каналом, имеющим форму очертания сжатой струи для повышения коэффициента расхода. Насадки уплотняются с помощью круглхх резиновых колец 1 и крепятся втулкой 3 или упорным пружинным кольцом 4.

Повышение эффективности гидромониторных шарошечных долот достигается за счет уменьшения расстояния от насадки до забоя. Наилучшие результаты получены при уменьшении расстояния до 20 мм. Благоприятным является также расположение оси насадки под некоторым углом (-8°) в сторону, противоположную вращению долота.

Зачастую опора шарошечного долота определяет ресурс его рабочего времени и, следовательно, продолжительность одного долбления. Долота малых размеров в большинстве случаев выходят из строя вследствие износа опор. Поэтому продолжительность безаварийной работы долота во многом зависит от стойкости опорных элементов шарошки.

В современных серийных шарошечных долотах шарошки снабжаются шариковыми и роликовыми опорами, а также опорами скольжения в различных комбинациях. На рис. 4.4 показаны наиболее распространенные варианты выполнения опор шарошек в зависимости от конструкции и размеров долот. Комбинации подшипников следующие:

радиально-упорный шариковый подшипник и два подшипника скольжения;

два шариковых подшипника;

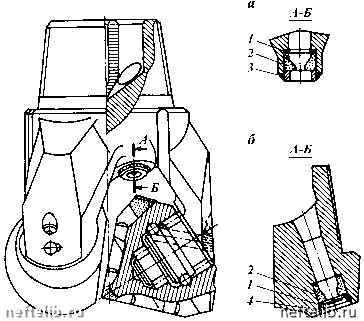

Рис. 4.3. Долото с гидромониторной насадкой:

а - промывочный канал с насадкой, закрепленной втулкой; б - промывочный канал со сменной насадкой
